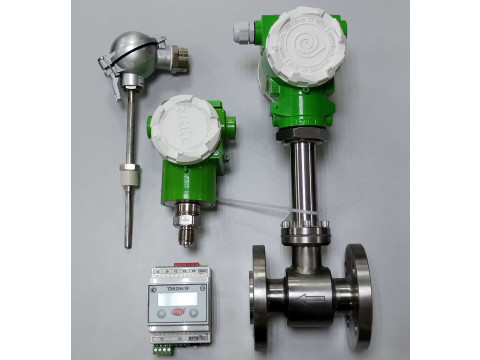

Комплексы учета энергоносителей "ЭМИС-ЭСКО 2210"

Назначение

Комплексы учета энергоносителей ЭМИС-ЭСКО 2210 (далее - комплексы) предназначены для измерения расхода, давления, температуры, массы и объема жидкостей, пара, газов и газовых смесей (среды), гелиевого концентрата, измерения тепловой энергии в закрытых и открытых системах теплоснабжения (в том числе в системах коммерческого учета), системах охлаждения и в отдельных трубопроводах при определении расхода методом переменного перепада давления на сужающих устройствах или расходомерами с токовыми, импульсными, частотными и цифровыми интерфейсными выходами, контроля измеряемых параметров среды, а также для измерения электрической энергии, в том числе по многотарифной схеме.

Описание

Принцип действия комплексов основан на измерении расхода, давления, температуры, массы и объема жидкостей, газов и газовых смесей в стандартных условиях, тепловой и электрической энергии измерительными каналами (ИК) с отображением результатов измерения на дисплее и передачей их на ПК по цифровым каналам связи.

Комплексы состоят из следующих компонентов (средств измерений утвержденных типов, зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений):

- вычислителей согласно таблице 1;

- измерительных преобразователей (ИП) расхода и объема с токовым, частотным, импульсным или цифровым выходом, имеющих пределы допускаемой относительной погрешности:

- при измерении расхода и объема жидкости, газа и газовых смесей не более ± 2,0 %;

- при измерении расхода пара не более ± 2,5 %;

- при измерении воды для учета тепла не более ± 5,0 %.

- счетчиков электрической энергии с импульсным выходом, имеющих пределы допускаемой относительной погрешности не более ±2,0 %;

- измерительных преобразователей абсолютного и избыточного давления с токовым выходом (от 4 до 20) мА, имеющих класс точности не ниже 0,5;

- измерительных преобразователей разности давлений с токовым выходом (от 4 до 20) мА, имеющих класс точности не ниже 0,5;

- измерительных преобразователей температуры классов А, АА и В по ГОСТ 6651-2009, а также с унифицированным токовым выходным сигналом (от 4 до 20) мА.

Таблица 1 - Вычислители

Наименование

Регистрационный номер в ФИФ по ОЕИ
