Установка измерительная эталонная вакуумно-тепловая 1 разряда массовой доли влаги в твердых веществах и материалах УВТО-1М
| Номер в ГРСИ РФ: | 48586-11 |
|---|---|
| Производитель / заявитель: | ФБУ "Ростовский ЦСМ", г.Ростов-на-Дону |
Для передачи единицы массовой доли влаги от Государственного первичного эталона ГЭТ 173-2008 рабочим средствам измерений, для высокоточных измерений массовой доли влаги в продукции лесозаготовительной и лесопильно-деревообрабатывающей промышленности; в продукции пищевой, мукомольно-крупяной промышленности; в продукции растениеводства, сельского и лесного хозяйства (зерновых и зернобобовых культурах, технических культурах); в строительных материалах; а также для градуировки, поверки и калибровки рабочих средств измерений, аттестации методик измерений массовой доли влаги в твердых веществах и материалах.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 48586-11 | ||||||
| Наименование | Установка измерительная эталонная вакуумно-тепловая 1 разряда массовой доли влаги в твердых веществах и материалах | ||||||
| Модель | УВТО-1М | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | ab90908b-5940-dc97-8315-0b4af7c84f30 | ||||||
| Испытания |
|
||||||
| Год регистрации | 2011 | ||||||
| Общие данные | |
|---|---|
| Технические условия на выпуск | ГОСТ Р 8.681-2009 |
| Класс СИ | 31.02 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ УНИИМ |
| Адрес центра | 620000, г.Екатеринбург, ул.Красноармейская, 4 |
| Руководитель центра | Леонов Владислав Валентинович |
| Телефон | (8*343) 350-26-18 |
| Факс | 350-20-39 |
| Информация о сертификате | |
| Срок действия сертификата | . . |
| Номер сертификата | 44905 |
| Тип сертификата (C - серия/E - партия) | Е |
| Дата протокола | Приказ 6412 от 21.12.11 п.09 |
Производитель / Заявитель
ФБУ "Ростовский ЦСМ", РОССИЯ, г.Ростов-на-Дону
Россия
344010, пр.Соколова, 58, тел.: (863) 264-19-74, факс 291-08-02, www.csm.rostov.ru, E-mail: rost_csm@aaanet.ru
Поверка
| Методика поверки / информация о поверке | ДДШ М 2.295.000 РЭ, раздел 5 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 12 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
48586-11: Описание типа
2011-48586-11.pdf
|
Скачать | 137.9 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Установка измерительная эталонная вакуумно-тепловая 1 разряда массовой доли влаги в твердых веществах и материалах УВТО-1М (далее установка) предназначена для передачи единицы массовой доли влаги от Государственного первичного эталона ГЭТ 173-2008 рабочим средствам измерений, для высокоточных измерений массовой доли влаги в продукции лесозаготовительной и лесопильно-деревообрабатывающей промышленности; в продукции пищевой, мукомольно-крупяной промышленности; в продукции растениеводства, сельского и лесного хозяйства (зерновых и зернобобовых культурах, технических культурах); в строительных материалах; а также для градуировки, поверки и калибровки рабочих средств измерений, аттестации методик измерений массовой доли влаги в твердых веществах и материалах.
Описание
Принцип действия установки основан на определении влажности измеряемого вещества термогравиметрическим методом по изменению массы пробы в процессе обезвоживания в сушильной камере под вакуумом. Сушка и взвешивание пробы производится в бюксе.
В состав установки входят: вакуумно-тепловая сушильная камера; блок установки и регулирования температур сушки; размалывающее устройство; система вакуумирования, включающая: вакуумный насос НВР-1; вакуумметр типа ВТИ, соединенный через распределитель с камерой сушильной; блок управления вакуумом; фильтр для улавливания паров типа «Аквафор», скомпонованные в едином металлическом корпусе, а также весы лабораторные, бюксы со встроенным механизмом измельчения и комплект вспомогательных устройств и принадлежностей.
На передней панели установки расположены: тумблер «СЕТЬ», тумблер «НАГРЕВ», тумблер «НАСОС», тумблер «РАЗМОЛ», а также два вакуумных крана К1 и К2, служащие для управления вакуумными коммуникациями установки. Кран К1 соединяет вакуумный насос с прижимным устройством сушильной камеры. Кран К2 соединяет камеру сушильную с вакуумным насосом и вакуумметром.
Блок установки и регулирования температур сушки предназначен для управления процессом сушки во время работы установки, задает температуру сушки в камере и поддерживает ее на заданном уровне. Размалывающее устройство предназначено для обеспечения требуемой тонины помола. Система вакуумирования предназначена для создания и поддержания вакуума в вакуумно-тепловой сушильной камере в процессе сушки навесок материала. Фото общего вида установки представлено на рисунке 1.
Место для нанесения оттиска клейма

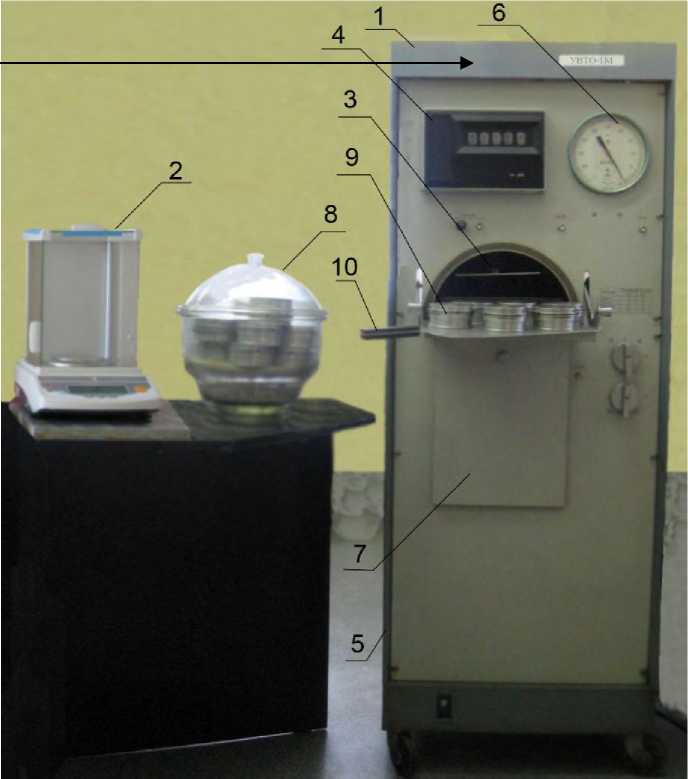

Рисунок 1 - Фото общего вида установки измерительной эталонной вакуумно-тепловой 1 разряда массовой доли влаги в твердых веществах и материалах УВТО-1М
1 - металлический корпус; 2 - весы; 3 - вакуумно-тепловая сушильная камера; 4 -блок установки и регулирования температур сушки; 5 - насос вакуумный; 6 - вакуумметр; 7 -размалывающее устройство; 8- эксикатор; 9 - бюксы; 10 - загрузочный лист для бюкс.
Технические характеристики
|
Наименование характеристики |
Значение |
|
1 Диапазон измерений массовой доли влаги, % - продукции лесозаготовительной и лесопильнодеревообрабатывающей промышленности |
4 - 30 |
|
- продукции пищевой и мукомольно-крупяной промышленности |
0,5 - 80 |
|
- продукции растениеводства, сельского и лесного хозяйства |
5 - 40 |
|
- строительных материалов |
0,5 - 30 |
|
2 Пределы допускаемой относительной погрешности при измерении массовой доли влаги, %: - продукции лесозаготовительной и лесопильно деревообрабатывающей промышленности в диапазоне: от 4 до 12 % включ. |
±4,0 |
|
св. 12 до 30 % |
±3,0 |
|
- продукции пищевой и мукомольно-крупяной промышленности в диапазоне: от 0,5 до 5 % включ. |
±1,5 |
|
св. 5 до 20 % включ. |
±1,0 |
|
св. 20 до 80 % |
±0,8 |
|
- продукции растениеводства, сельского и лесного хозяйства в диапазоне: от 5 до 17 % включ. св. 17 до 40 % - строительных материалов в диапазоне: от 0,5 до 10 % включ. св. 10 до 30 % |
±2,0 ±1,5 ±4,0 ±3,0 |
|
3 Диапазон температур высушивания, °С |
от 75 до 150 |
|
4 Точность поддержания температуры нагрева в сушильной камере, °С, не более |
2,0 |
|
5 Время выхода установки на рабочий режим, мин, не более |
20 |
|
6 Потребляемая мощность установки, В-A, не более |
1000 |
|
7 Г абаритные размеры установки, мм, не более |
630x554x1458 |
|
8 Масса установки, кг, не более |
150 |
|
Условия эксплуатации: температура окружающей среды, °С относительная влажность, % атмосферное давление, кПа напряжение питания при частоте 50+1 Гц, В |
20+5; 65+15; 96 + 6; 380/220+10%. |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации графическим способом и на лицевую панель установки методом шелкографии.
Комплектность
|
Наименование |
Обозначение |
Количество |
|
Вакуумно-тепловая сушильная камера |
Ат 2.959.002 |
1 |
|
Блок установки и регулирования температур |
Ат 6.133.032 |
1 |
|
Система вакуумирования |
2057 364813 2502 00 2 ПС |
1 |
|
Устройство для размола продукта в бюксе |
Am 6.392.000 |
1 |
|
Комплект бюкс с вращающимся ножом (6 штук) |
Am 6.393.000 |
1 |
|
Комплект бюкс (6 штук) |
Am 6.393.001 |
1 |
|
Весы лабораторные электронные 1 класса точности |
1 | |
|
Вспомогательные устройства и принадлежности | ||
|
Эксикатор по ГОСТ 9147-80 |
2 | |
|
Подставка для бюкс |
1 | |
|
Загрузочный лист для бюкс |
1 | |
|
Кабель электропитания |
1 | |
|
Подставка для вакуумного насоса |
1 | |
|
Установка измерительная эталонная вакуумно-тепловая 1 разряда массовой доли влаги в твердых веществах и материалах УВТО-1М. Руководство по эксплуатации |
ДДШ М 2.295.000 РЭ |
1 |
Поверка
осуществляется по документу: руководство по эксплуатации ДДШ М 2.295.000 РЭ (раздел 5), утверждённому ФГУП «УНИИМ» в мае 2011 г.
Эталоны, используемые при поверке - ГЭТ 173-2008 Государственный первичный эталон единиц массовой доли и массовой концентрации влаги в твердых веществах и материалах; в диапазоне измерений массовой доли влаги от 0,5 до 80 % относительное среднее квадратическое отклонение результата измерений S0 = (0,6 - 0,01) %; неисключенная относительная систематическая погрешность (при Р=0,99) 90 = (1,5 - 0,04) %.
Сведения о методах измерений
Методика измерений изложена в руководстве по эксплуатации «Установка измерительная эталонная вакуумно-тепловая 1 разряда массовой доли влаги в твердых веществах и материалах УВТО-1М. Руководство по эксплуатации. ДДШ М 2.295.000 РЭ».
Нормативные документы
ГОСТ Р 8.681-2009 ГСИ. Государственная поверочная схема для средств измерений содержания влаги в твердых веществах и материалах.
