Индикаторы часового типа МИКРОТЕХ
| Номер в ГРСИ РФ: | 48589-11 |
|---|---|
| Производитель / заявитель: | ЧНПП "МИКРОТЕХ", Украина, г.Харьков |
Для измерения размеров абсолютными и относительными методами, для измерений отклонений формы и расположения поверхностей. Могут применяться в машиностроении и других отраслях промышленности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 48589-11 |
| Действует | по 26.12.2016 |
| Наименование | Индикаторы часового типа |
| Модель | МИКРОТЕХ |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 93fec39a-5c2f-db4d-5aee-733a5cd61c7b |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ У 33.2-30291682-006:2010 |
| Класс СИ | 27.01 |
| Год регистрации | 2011 |
| Страна-производитель | Украина |
| Центр сертификации СИ | |
| Наименование центра | Госстандарт Украины |
| Адрес центра | Украина, 252650, г.Киев, ул.Горького, 174 |
| Руководитель центра | Киселева Татьяна Николаевна |
| Телефон | (8*044) 226-29-71 |
| Факс | 226-29-70, 268-56-00 |
| Информация о сертификате | |
| Срок действия сертификата | 21.12.2016 |
| Номер сертификата | 45031 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 6420 от 26.12.11 п.09 |
Производитель / Заявитель
ЧНПП "МИКРОТЕХ", Украина, г.Харьков
Украина
61024, ул.Ольминского, 16, к.5; 61001, ул.Руставели, 39
Поверка
| Методика поверки / информация о поверке | МП-01.55:2009 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 784 (96%) |
| Неуспешных поверок (СИ непригодно) | 32 (4 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
48589-11: Описание типа
2011-48589-11.pdf
|
Скачать | 93.9 КБ | |
|
48589-11: Методика поверки
2022-mp48589-11.pdf
|
Скачать | 205.5 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Индикаторы часового типа "МИКРОТЕХ" (далее по тексту - индикаторы) предназначены для измерения размеров абсолютными и относительными методами, для измерений отклонений формы и расположения поверхностей.
Индикаторы могут применяться в машиностроении и других отраслях промышленности.
Описание
Принцип действия индикатора основан на преобразовании линейного перемещения измерительного стержня в круговое перемещение стрелки отсчетного устройства.

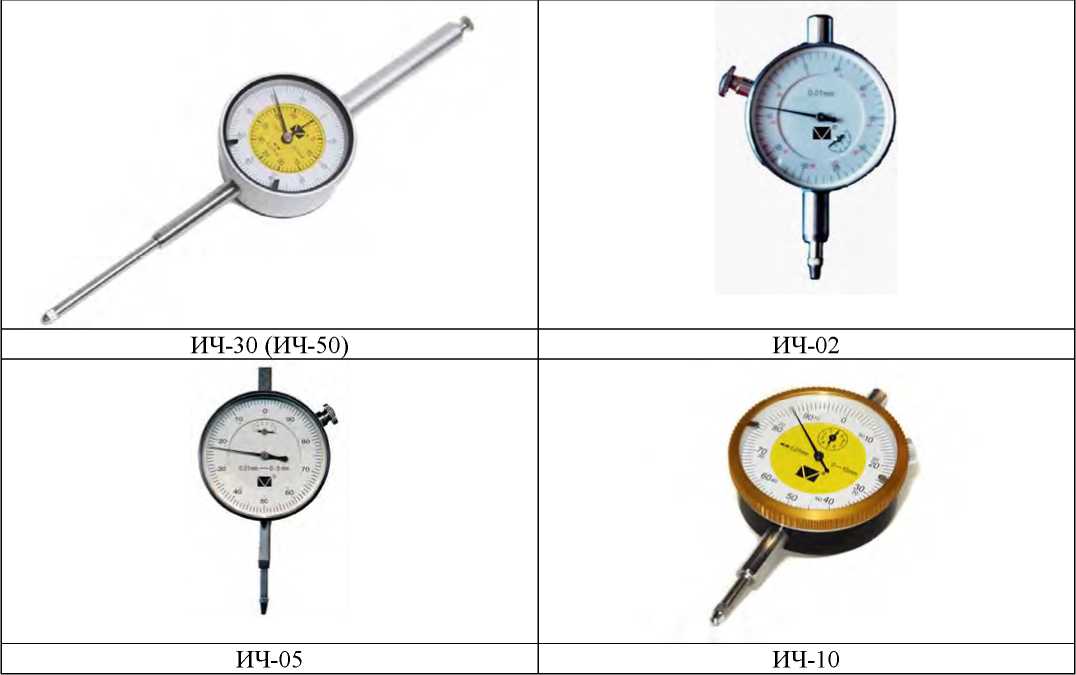

Индикаторы состоят из корпуса с устройством индикации и измерительного стержня.
Устройство индикации выполняется механическим с круговой шкалой.______________________
Технические характеристики
Таблица 1
|
Модель |
Диапазон измерений, мм |
Цена деления, мм |
Наибольшее измерительное усилие, Н |
|
ИЧ- 2 |
От 0 до 2,0 |
0,01 |
1,5 |
|
ИЧ-3 |
От 0 до 3,0 |
0,01 |
1,5 |
|
ИЧ-5 |
От 0 до 5,0 |
0,01 |
1,5 |
|
ИЧ-10 |
От 0 до 10,0 |
0,01 |
1,5 |
|
Модель |
Диапазон измерений, мм |
Цена деления, мм |
Наибольшее измерительное усилие, Н |
|
ИЧ-25 |
От 0 до 25,0 |
0,01 |
3,0 |
|
ИЧ-30 |
От 0 до 30,0 |
0,01 |
3,0 |
|
ИЧ-50 |
От 0 до 50,0 |
0,01 |
3,0 |
Индикаторы изготавливаются двух классов точности: 0 и 1.
Метрологические характеристики индикаторов при температуре (20±4) °С и относительной влажности до 80 % соответствуют значениям, приведенным в таблице 2.
Таблица 2
|
Модель |
Цена деления, мм |
Класс точности |
Наибольшая разность погрешностей, мкм |
Размах показаний, мкм, не более (для диапазона измерения) |
Вариация показаний, мкм, не более (для диапазона измерения) | ||||||||||
|
На любом участке диапазона измерения, мм |
На всем диапазоне измерения, мм | ||||||||||||||
|
А0,1 |
А1 |
А2 |
А3 |
А5 |
А10 |
А25 |
А30 |
А50 |
до 10 мм |
свыше 10 мм |
до 10 мм |
свыше 10 мм | |||
|
ИЧ-2, | |||||||||||||||
|
ИЧ-3, ИЧ-5, ИЧ-10, |
0,01 |
0 |
4 |
8 |
10 |
10 |
12 |
15 |
22 |
- |
- |
3,0 |
5 |
2 |
5 |
|
1 |
6 |
10 |
12 |
14 |
16 |
20 |
30 |
- |
- |
6 |
3 |
6 | |||
|
ИЧ-25 | |||||||||||||||
|
ИЧ-30, |
0 |
8 |
12 |
25 |
35 |
5 |
5 | ||||||||
|
ИЧ-50 |
0,01 |
1 |
10 |
15 |
- |
- |
- |
- |
- |
30 |
40 |
- |
6 |
- |
6 |
Индикаторы допускается эксплуатировать при температуре окружающей среды от +10 °С до +35 °С и относительной влажности воздуха - не более 80 % при температуре +25 °С.
Знак утверждения типа
Знак утверждения типа наносится печатным способом на титульную страницу руководства по эксплуатации и футляр.
Комплектность
|
Наименование |
Количество |
|
индикатор рычажно-зубчатый |
1 шт. |
|
арретир (по требования заказчика) |
1 шт. |
|
наконечник измерительный |
1 шт. |
|
футляр |
1 шт. |
|
руководство по эксплуатации |
1 шт. |
Поверка
осуществляется в соответствии с МП-01.55:2009 «Индикаторы типов ИЧ, ИЧПТ-1, ИЧЦ «МИКРОТЕХ». Методика поверки (калибровки)».
Рабочие эталоны - в соответствии с МП-01.55:2009.
Сведения о методах измерений
Методы измерений изложены в руководствах по эксплуатации ИЧ.030.100.010.200 РЭ «Индикаторы часового типа с ценой деления 0,01» и ИЧ.002.025.010.100 РЭ «Индикаторы часового типа с ценой деления 0,01».
Нормативные документы
МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1*10-6 ...50 м и длин волн в диапазоне 0,2 ... 50 мкм».
Технические условия ТУ У 33.2-30291682-006:2010 «Индикаторы "МИКРОТЕХ". Технические условия» фирмы ЧНПП «Микротех», г. Харьков, Украина.
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
