Индикаторы рычажно-зубчатые с цифровым отсчетным устройством МИКРОТЕХ
| Номер в ГРСИ РФ: | 48591-11 |
|---|---|
| Производитель / заявитель: | ЧНПП "МИКРОТЕХ", Украина, г.Харьков |
Для измерения размеров относительным методом, для измерений отклонений формы и расположения поверхностей. Могут применяться в машиностроении и других отраслях промышленности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 48591-11 |
| Действует | по 26.12.2016 |
| Наименование | Индикаторы рычажно-зубчатые с цифровым отсчетным устройством |
| Модель | МИКРОТЕХ |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 08882351-66df-7aa2-3852-91305350f5ba |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ У 33.2-30291682 006:2010 |
| Класс СИ | 27.01 |
| Год регистрации | 2011 |
| Страна-производитель | Украина |
| Центр сертификации СИ | |
| Наименование центра | Госстандарт Украины |
| Адрес центра | Украина, 252650, г.Киев, ул.Горького, 174 |
| Руководитель центра | Киселева Татьяна Николаевна |
| Телефон | (8*044) 226-29-71 |
| Факс | 226-29-70, 268-56-00 |
| Информация о сертификате | |
| Срок действия сертификата | 21.12.2016 |
| Номер сертификата | 45033 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 6420 от 26.12.11 п.11 |
Производитель / Заявитель
ЧНПП "МИКРОТЕХ", УКРАИНА, г.Харьков
Украина
61024, ул.Ольминского, 16, к.5; 61001, ул.Руставели, 39
Поверка
| Методика поверки / информация о поверке | МП-01.56:2009 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
48591-11: Описание типа
2011-48591-11.pdf
|
Скачать | 74.9 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Индикаторы рычажно-зубчатые с цифровым отсчетным устройством "МИКРОТЕХ" (далее по тексту - индикаторы) предназначены для измерения размеров относительным методом, для измерений отклонений формы и расположения поверхностей.
Индикаторы рычажно-зубчатые с цифровым отсчетным устройством могут применяться в машиностроении и других отраслях промышленности.
Описание
Принцип действия индикатора основан на преобразовании кругового перемещения измерительного рычага в электрический сигнал с последующей индикацией на цифровом отсчетном устройстве.
Индикаторы состоят из корпуса с устройством индикации и измерительного рычага. Индикация выполняется с помощью жидкокристаллического цифрового отсчетного устройства.

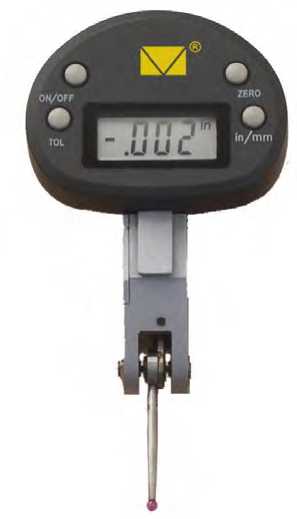

Рисунок 1 - Вид индикаторов рычажно-зубчатых с цифровым отсчетным устройством «Микротех».
Технические характеристики
|
Тип |
Диапазон измерений, мм |
Дискретность отсчета, мм |
Наибольшее измерительное усилие, Н |
|
ИРБЦ-05 |
от 0 до 0,5 |
0,001 |
0,4 |
Рабочие условия:
Температура, °С (20 ± 5)
Влажность, % не более 80
Индикаторы изготавливаются двух классов точности: 0 и 1.
Пределы допускаемой погрешности индикаторов при температуре (20±5)°С и относительной влажности до 80 % соответствуют:
для класса точности 0 - (±13) мкм,
для класса точности 1 - (±20) мкм,
размах показаний не превышает 5 мкм.
Индикаторы допускается эксплуатировать при температуре окружающей среды от +10 °С до +35 °С и относительной влажности воздуха - не более 80 % при температуре +25 °С.
Электропитание индикаторов исполнено со встроенным источником питания постоянного тока напряжением 1,5 В.
Знак утверждения типа
Знак утверждения типа наносится печатным способом на титульную страницу руководства по эксплуатации и футляр.
Комплектность
|
Наименование |
Количество |
|
индикатор рычажно-зубчатый |
1 шт. |
|
кронштейн |
1 шт. |
|
элемент питания |
1 шт. |
|
футляр |
1 шт. |
|
руководство по эксплуатации |
1 шт. |
Поверка
осуществляется в соответствии с МП-01.56:2009 «Индикаторы типов ИРБ, ИРБПТ, ИРБЦ "МИКРОТЕХ" Методика поверки (калибровки)».
Рабочие эталоны - в соответствии с МП-01.56:2009.
Сведения о методах измерений
Метод измерений изложен в руководстве по эксплуатации ИРБЦ.005.001.210 РЭ «Индикатор рычажно-зубчатый с цифровым отсчетным устройством тип ИРБЦ-05-0,01».
Нормативные документы
МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1*10-6 ...50 м и длин волн в диапазоне 0,2 ... 50 мкм».
Технические условия ТУ У 33.2-30291682-006:2010 фирмы ЧНПП «Микротех», г. Харьков, Украина.
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
