Индикаторы рычажно-зубчатые МИКРОТЕХ
| Номер в ГРСИ РФ: | 48592-11 |
|---|---|
| Производитель / заявитель: | ЧНПП "МИКРОТЕХ", Украина, г.Харьков |
Для измерения размеров относительным методом, для измерений отклонений формы и расположения поверхностей. Могут применяться в машиностроении и других отраслях промышленности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 48592-11 |
| Действует | по 26.12.2016 |
| Наименование | Индикаторы рычажно-зубчатые |
| Модель | МИКРОТЕХ |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | c0978489-36c9-97e3-21fb-c7fd96affc7d |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ У 33.2-30291682-006:2010 |
| Класс СИ | 27.01 |
| Год регистрации | 2011 |
| Страна-производитель | Украина |
| Центр сертификации СИ | |
| Наименование центра | Госстандарт Украины |
| Адрес центра | Украина, 252650, г.Киев, ул.Горького, 174 |
| Руководитель центра | Киселева Татьяна Николаевна |
| Телефон | (8*044) 226-29-71 |
| Факс | 226-29-70, 268-56-00 |
| Информация о сертификате | |
| Срок действия сертификата | 21.12.2016 |
| Номер сертификата | 45034 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 6420 от 26.12.11 п.12 |
Производитель / Заявитель
ЧНПП "МИКРОТЕХ", УКРАИНА, г.Харьков
Украина
61024, ул.Ольминского, 16, к.5; 61001, ул.Руставели, 39
Поверка
| Методика поверки / информация о поверке | МП-01.56:2009 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 30 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
48592-11: Описание типа
2011-48592-11.pdf
|
Скачать | 77.4 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Индикаторы рычажно-зубчатые "МИКРОТЕХ" (далее по тексту - индикаторы) предназначены для измерения размеров относительным методом, для измерений отклонений формы и расположения поверхностей.
Индикаторы рычажно-зубчатые могут применяться в машиностроении и других отраслях промышленности.
Описание
Принцип действия индикатора основан на преобразовании кругового перемещения измерительного рычага в круговое перемещение стрелки отсчетного устройства. Индикаторы состоят из корпуса с устройством индикации и измерительного рычага. Устройство индикации выполняется механическим с круговой шкалой.

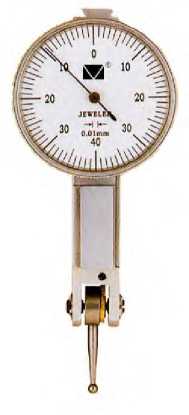

Рисунок 1 - Вид индикаторов рычажно-зубчатых «Микротех».
Технические характеристики
|
Технические характеристики |
Модель | ||||||
|
ИР] |
Б-08 |
ИРБП |
Т-020 |
ИРБП |
Т-012 | ||
|
0 кл. |
1 кл. |
0 кл. |
1 кл. |
0 кл. |
1 кл. | ||
|
Диапазон измерения, мм |
от 0 до 0,8 |
от 0 до 0,2 |
от 0 до 0,12 | ||||
|
Цена деления, мм |
0,01 |
0,002 |
0,001 | ||||
|
Размах показаний, мкм, не более |
3,0 | ||||||
|
Наибольшая разность погрешностей, мкм: - на любом участке шкалы в пределах 0,1 мм |
4 |
7 |
- |
- |
- |
- | |
|
- на любом участке шкалы в пределах 0,01 мм |
- |
- |
- |
- |
2 |
3 | |
|
- на любом участке шкалы в пределах 0,02 мм |
- |
- |
4 |
6 |
- |
- | |
|
- на любом участке шкалы более 0,1 мм |
10 |
15 |
- |
- |
- |
- | |
|
- на любом участке шкалы более 0,01 мм |
- |
- |
- |
- |
4 |
6 | |
|
- на любом участке шкалы более 0,02 мм |
- |
- |
8 |
10 |
- |
- | |
|
- Наибольшее измерительное усилие, Н |
0,4 | ||||||
Рабочие условия:
Температура, °С (20 ± 5)
Влажность, % не более 80
Знак утверждения типа
Знак утверждения типа наносится печатным способом на титульную страницу руководства по эксплуатации и футляр.
Комплектность
|
Наименование |
Количество |
|
индикатор рычажно-зубчатый |
1 шт. |
|
кронштейн |
1 шт. |
|
футляр |
1 шт. |
|
руководство по эксплуатации |
1 шт. |
Поверка
осуществляется в соответствии с документом МП-01.56:2009 «Индикаторы типов ИРБ, ИРБПТ, ИРБЦ "МИКРОТЕХ" Методика поверки (калибровки)».
Рабочие эталоны - в соответствии с МП-01.56:2009.
Сведения о методах измерений
Метод измерений изложен в руководстве по эксплуатации ИРБ.002.008.002.010.200 РЭ «Индикатор рычажно-зубчатый тип ИРБ».
Нормативные документы
МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1*10’6 ...50 м и длин волн в диапазоне 0,2 ... 50 мкм».
Технические условия ТУ У 33.2-30291682-006:2010 фирмы ЧНПП «Микротех», г. Харьков, Украина.
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
