Машины для испытания пружин PMZ 300-500
| Номер в ГРСИ РФ: | 48595-11 |
|---|---|
| Производитель / заявитель: | Фирма "MicroStudio sas di Calafa Gpaolo & C", Италия |
Для измерения характеристик винтовых цилиндрических пружин сжатия и растяжения при испытаниях по ГОСТ 13765-86, ГОСТ 16118-70. Машины могут использоваться в испытательных лабораториях механических свойств пружин и в других областях промышленности, при производстве и потреблении данной продукции.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 48595-11 | |||||||||
| Наименование | Машины для испытания пружин | |||||||||
| Модель | PMZ 300-500 | |||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 2f390664-39db-e802-04a5-4e34ac4f7d06 | |||||||||
| Испытания |
|
|||||||||
| Год регистрации | 2011 | |||||||||
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 28.02 |
| Год регистрации | 2011 |
| Страна-производитель | Италия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Нижегородского ЦСМ |
| Адрес центра | 603950, г.Нижний Новгород, ул.Республиканская, 1 |
| Руководитель центра | Свешников Александр Григорьевич |
| Телефон | (8*831*2) 18-57-27 |
| Факс | 18-57-48 |
| Информация о сертификате | |
| Срок действия сертификата | . . |
| Номер сертификата | 45037 |
| Тип сертификата (C - серия/E - партия) | Е |
| Дата протокола | Приказ 6420 от 26.12.11 п.15 |
Производитель / Заявитель
Фирма "MicroStudio sas di Calafa Gpaolo & C", ИТАЛИЯ
Италия
Поверка
| Методика поверки / информация о поверке | МП 48595-11 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 14 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
48595-11: Описание типа
2011-48595-11.pdf
|
Скачать | 89.6 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Машины для испытания пружин PMZ 300-500 (далее по тексту - машины) предназначены для измерения характеристик винтовых цилиндрических пружин сжатия и растяжения при испытаниях по ГОСТ 13765-86, ГОСТ 16118-70.
Машины могут использоваться в испытательных лабораториях механических свойств пружин и в других областях промышленности, при производстве и потреблении данной продукции.
Описание
Принцип действия машин заключается в деформации (сжатие, растяжение) испытуемой пружины в автоматизированном режиме до заданного значения линейного перемещения и измерением в этом положении величины создаваемой испытательной нагрузки пружины.
Измерение приложенной нагрузки производится тензометрическим датчиком силы. Нагрузка, приложенная к пружине, воспринимается датчиком силы и преобразуется в электрический сигнал, который обрабатывается в электронном блоке и отображается в единицах силы на внешнем мониторе машины. Датчик силы устанавливается на верхнюю подвижную опору (подвижный захват) машины.
Для измерения деформации в машинах применяется система измерения перемещения на основе фотоэлектрического датчика перемещения, считывающего число импульсов за один оборот. Результат измерения после обработки в электронном блоке выводится на внешний монитор машины. Для подключения к внешним устройствам машина имеет интерфейс RS
232С.
Машина позволяет определить полную характеристику пружин за один ход и проводить разбраковку по усилию и по величине деформации.

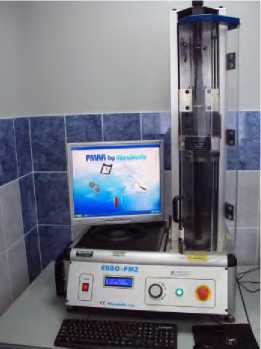

Фотография общего вида машины для испытания пружин PMZ 300-500, представлена на рисунке 1.
Рисунок 1.
Программное обеспечение
Программное обеспечение машины является составной частью машин PMZ 300-500, позволяющее пользователю работать в следующих режимах:
- подготовка к испытаниям;
- проведение испытаний;
- настройки пользователя, защищаемые паролем, передаваемым компанией MicroStudio;
- статистической обработки данных
- регистрации программного обеспечения.
Идентификационные данные программного обеспечения машин
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программ-много обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Модификация PMZ-PMAR5 |
Встроенное |
Версия 5.5.0 |
15b6555f45dae6b3 977b508487ceb78b |
MD5 |
Программное обеспечение машин по защите от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286 - 2010, т.к. не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления, удаления и иных преднамеренных изменений.
Технические характеристики
|
Наименование параметра |
Значение |
|
Режим работы |
автоматизированный |
|
Виды испытания |
сжатие, растяжение |
|
Наибольшая предельная испытательная нагрузка, кН |
3 |
|
Дискретность отсчета нагрузки, Н |
0,1 |
|
Пределы допускаемой относительной погрешности измерения нагрузки (усилия) при прямом ходе, %, от измеряемой нагрузки |
± 1,0 |
|
Диапазон измерения высоты сжатой пружины между опорами, мм |
от 0 до 500 |
|
Диапазон измерения длины растянутой пружины между захватами, мм |
от 30 до 500 |
|
Дискретность измерения высоты (длины) пружины, мм |
0,01 |
|
Пределы абсолютной погрешности измерения линейных перемещений опор (захватов), мм |
± 0,1 |
|
Диапазон воспроизведения скорости перемещения подвижной опоры при работе на сжатие (растяжение), мм/с |
от 2,5 до 25 |
|
Питание прибора от сети переменного тока: напряжение, В частота, Гц |
220 ± 10 50 ± 1 |
|
Потребляемая мощность, Вт |
3000 |
|
Габаритные размеры, не более, мм: |
1200x740x570 |
|
Масса, не более, кг |
180 |
|
Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха атмосферное давление, кПа |
от 10 до 40 до 80 % при 35 °С от 84 до 106 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносится типографским способом на титульные листы эксплуатационной документации.
Комплектность
|
Машина для испытания пружин PMZ 300-500 |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Методика поверки |
1 экз. |
Поверка
осуществляется по документу МП 48595-11 «Машины для испытания пружин РМ. Методика
поверки.», утвержденному руководителем ГЦИ СИ ФГУ «Нижегородский ЦСМ» в мае 2011 г.
Перечень основного оборудования, необходимого для проведения поверки:
- динамометр эталонный электронный DK-C-1-0,5 (пределы допускаемой относительной погрешности ± 0,12 %);
- динамометр эталонный электронный DK-T-1-0,5 (пределы допускаемой относительной погрешности ± 0,12 %);
- динамометр эталонный электронный DK-C-10-0,5 (пределы допускаемой относительной погрешности ± 0,12 %);
- динамометр эталонный электронный DK-T-10-0,5 (пределы допускаемой относительной погрешности ± 0,12 %);
- концевые меры 2-Н1 ГОСТ 9038-90;
- концевые меры 2-Н8 ГОСТ 9038-90.
Сведения о методах измерений
Методики измерений содержатся в эксплуатационной документации: РМZ.РЭ «Машины для испытания пружин PMZ 300-500. Руководство по эксплуатации».
Нормативные документы
1. ГОСТ Р 8.663 - 2009 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений силы
2. ГОСТ 13765 - 86 Пружины винтовые цилиндрические сжатия и растяжения из стали круглого сечения. Обозначение параметров, методика определения размеров
3. ГОСТ 16118 - 70 Пружины винтовые цилиндрические сжатия и растяжения из стали круглого сечения. Технические условия
4. ГОСТ 28840 - 90 Машины для испытания материалов на растяжение, сжатие и изгиб. Общие технические требования
Рекомендации к применению
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
