Датчики ультразвуковые UC300-30GM-IUR2-V15
| Номер в ГРСИ РФ: | 48605-11 |
|---|---|
| Производитель / заявитель: | Фирма "Pepperl + Fuchs GmbH", Германия |
Для бесконтактных измерений расстояний до физических объектов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 48605-11 |
| Действует | по 26.12.2016 |
| Наименование | Датчики ультразвуковые |
| Модель | UC300-30GM-IUR2-V15 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 8116db0b-4ff3-10a1-519a-f152d6a443d2 |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 27.01 |
| Год регистрации | 2011 |
| Страна-производитель | Германия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМ |
| Адрес центра | 198005, г.С.-Петербург, Московский пр., 19 |
| Руководитель центра | Ханов Николай Иванович |
| Телефон | (8*812) 251-76-01 |
| Факс | 113-01-14 |
| Информация о сертификате | |
| Срок действия сертификата | 21.12.2016 |
| Номер сертификата | 45048 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 6420 от 26.12.11 п.26 |
Производитель / Заявитель
Фирма "Pepperl + Fuchs GmbH", Германия
Германия
Konigsberger Allee 87, 68307 Mannheim, Germany, Lilienthalstra?e 200, 68307 Mannheim, Deutschland
Поверка
| Методика поверки / информация о поверке | МП 2512-0010-2011 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 261 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
48605-11: Описание типа
2011-48605-11.pdf
|
Скачать | 168.7 КБ | |
|
48605-11: Методика поверки
2023-mp48605-11.pdf
|
Скачать | 107.4 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Датчики ультразвуковые UC300-30GM-IUR2-V15 (далее «датчики») предназначены для бесконтактных измерений расстояний до физических объектов.
Описание
Принцип действия датчиков основан на измерении интервала времени между излучением акустического колебания и получением отраженного от поверхности контролируемого объекта (далее «мишени») сигнала. Этот интервал времени, пропорциональный расстоянию до контролируемого объекта, преобразуется в электрический сигнал.

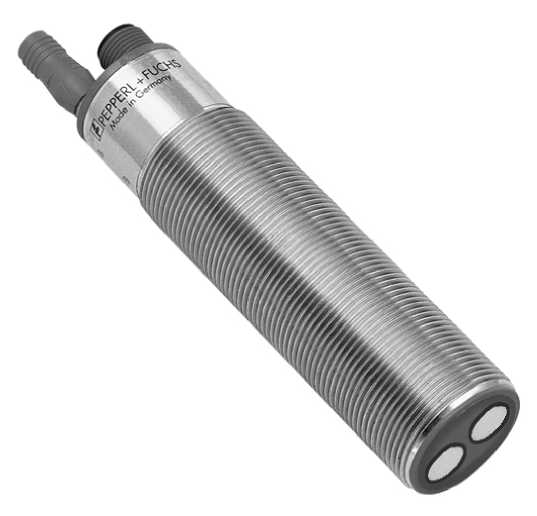

Рисунок 1 - Общий вид датчика
Конструктивно датчики выполнены в виде моноблока в корпусе из нержавеющей стали. Датчик может быть установлен в любом положении перпендикулярно мишени. Крепление датчика в рабочем положении может осуществляться с помощью резьбовых колец из комплекта поставки. Датчик снабжен светодиодами, различные сочетания индикации которых соответствуют разным режимам работы датчика.
Датчики предусматривают подключение к компьютеру через интерфейс RS232 с помощью соединительного кабеля, поставляющегося по требованию заказчика. Выходной сигнал датчиков также может быть получен в аналоговом виде (ток или напряжение).
Влияние колебаний температуры на результат измерений автоматически учитывается с помощью дополнительного устройства температурной компенсации.
Датчики имеют класс защиты IP65 по ГОСТ 14254-96.
Программное обеспечение
Датчики работают с программным обеспечением ULTRA 3000 (ПО), предназначенным для сбора и обработки результатов измерений, а также настройки датчика. Программное обеспечение является автономным, полностью метрологически значимым.
Таблица 1
|
Наименование про граммного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (кон трольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
ULTRA 3000 |
ULTRA 3000 |
1.2.0.7 |
1fc82f19258b2ba320acf e11bd2d61b2 (для файла «ultra3000.exe») |
MD5 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
При нормировании метрологических характеристик учтено влияние программного обеспечения.
Технические характеристики
Основные метрологические и технические характеристики датчиков представлены в таблице 2.
Таблица 2
|
Наименование параметра и единицы измерений |
Значение параметра |
|
Диапазон измерений расстояния, мм |
15-300 |
|
Пределы допускаемой абсолютной погрешности измерений расстояния, мм |
±0,6 |
|
Параметры электропитания |
напряжение (10-30) В постоянного тока, потребляемая мощность не более 900 мВт |
|
Выходное напряжение, В |
0-10 |
|
Выходной ток, мА |
4-20 |
|
Габаритные размеры (диаметр, длина), мм, не более |
030x142 |
|
Масса, г, не более |
170 |
|
Габаритные размеры мишени (длина, ширина), мм, не менее |
100x100 |
|
Средний срок службы, лет |
10 |
|
Наработка на отказ, ч |
85000 |
|
Условия эксплуатации: - диапазон температуры окружающего воздуха, оС |
от 15 до 25; |
|
- относительная влажность окружающего воздуха, % |
до 80; |
|
- диапазон атмосферного давления, кПа |
от 84,0 до 106,7 |
Знак утверждения типа
Знак утверждения типа наносится резиновым клише на титульный лист руководства по эксплуатации и на корпус датчика в виде наклейки.
Комплектность
Комплектность представлена в таблице 3.
Таблица 3
|
№ п/п |
Наименование |
Количество, шт. |
|
1 |
Ультразвуковой датчик UC300-30GM-IUR2-V15 |
1 |
|
2 |
Соединительный кабель V15 |
1 |
|
3 |
Соединительный кабель UC-30GM-R2* |
1 |
|
4 |
Устройство температурной компенсации |
1 |
|
5 |
Крепежное кольцо |
2 |
|
6 |
Программное обеспечение ULTRA 3000* |
1 |
|
№ п/п |
Наименование |
Количество, шт. |
|
7 |
Упаковочная тара |
1 |
|
8 |
Руководство по эксплуатации |
1 |
|
9 |
Методика поверки |
1 |
* - поставляется по требованию заказчика.
Поверка
осуществляется по документу «Датчики ультразвуковые UC300-30GM-IUR2-V15. Методика поверки. МП 2512-0010-2011», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 29 августа 2011 г.
Основным средством поверки является линейка измерительная металлическая, диапазон измерений (0-500) мм, по ГОСТ 427-75.
Сведения о методах измерений
Методика измерений приведена в документе «Датчики ультразвуковые UC300-30GM-IUR2-V15. Руководство по эксплуатации», 2011 год.
Нормативные документы
МИ 2060-90 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1x10-6- 50 м и длин волн в диапазоне 0,2 - 50 мкм.
Техническая документация фирмы «Pepperl+Fuchs GmbH» (Германия).
Рекомендации к применению
при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
