Датчики ультразвуковые UC300-30GM-IUR2-V15

ALL-Pribors default picture
Номер в ГРСИ РФ: 48605-11
Производитель / заявитель: Фирма "Pepperl + Fuchs GmbH", Германия
Скачать
48605-11: Описание типа СИ Скачать 497.7 КБ
Свидетельство об утверждении типа СИ Открыть ...
Нет данных о поставщике
Датчики ультразвуковые UC300-30GM-IUR2-V15 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Для бесконтактных измерений расстояний до физических объектов.

Информация по Госреестру

Основные данные
Номер по Госреестру 48605-11
Наименование Датчики ультразвуковые
Модель UC300-30GM-IUR2-V15
Технические условия на выпуск тех.документация фирмы
Класс СИ 27.01
Год регистрации 2011
Страна-производитель  Германия
Центр сертификации СИ
Наименование центра ГЦИ СИ ВНИИМ
Адрес центра 198005, г.С.-Петербург, Московский пр., 19
Руководитель центра Ханов Николай Иванович
Телефон (8*812) 251-76-01
Факс 113-01-14
Информация о сертификате
Срок действия сертификата 21.12.2016
Номер сертификата 45048
Тип сертификата (C - серия/E - партия) С
Дата протокола Приказ 6420 от 26.12.11 п.26
Производитель / Заявитель

Фирма "Pepperl + Fuchs GmbH", Германия

 Германия

Konigsberger Allee 87, 68307 Mannheim, Germany, Lilienthalstra?e 200, 68307 Mannheim, Deutschland

Поверка

Методика поверки / информация о поверке МП 2512-0010-2011
Межповерочный интервал / Периодичность поверки 2 года
Зарегистрировано поверок 261
Найдено поверителей 3
Успешных поверок (СИ пригодно) 261 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

48605-11: Описание типа СИ Скачать 497.7 КБ
Свидетельство об утверждении типа СИ Открыть ...

Описание типа

Назначение

Датчики ультразвуковые UC300-30GM-IUR2-V15 (далее «датчики») предназначены для бесконтактных измерений расстояний до физических объектов.

Описание

Принцип действия датчиков основан на измерении интервала времени между излучением акустического колебания и получением отраженного от поверхности контролируемого объекта (далее «мишени») сигнала. Этот интервал времени, пропорциональный расстоянию до контролируемого объекта, преобразуется в электрический сигнал.

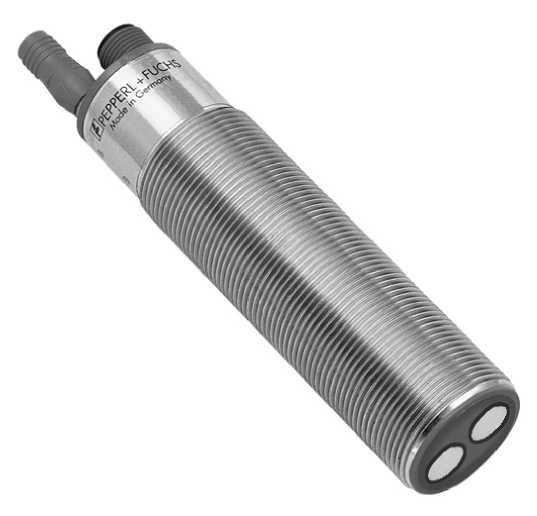

Рисунок 1 - Общий вид датчика

Конструктивно датчики выполнены в виде моноблока в корпусе из нержавеющей стали. Датчик может быть установлен в любом положении перпендикулярно мишени. Крепление датчика в рабочем положении может осуществляться с помощью резьбовых колец из комплекта поставки. Датчик снабжен светодиодами, различные сочетания индикации которых соответствуют разным режимам работы датчика.

Датчики предусматривают подключение к компьютеру через интерфейс RS232 с помощью соединительного кабеля, поставляющегося по требованию заказчика. Выходной сигнал датчиков также может быть получен в аналоговом виде (ток или напряжение).

Влияние колебаний температуры на результат измерений автоматически учитывается с помощью дополнительного устройства температурной компенсации.

Датчики имеют класс защиты IP65 по ГОСТ 14254-96.

Программное обеспечение

Датчики работают с программным обеспечением ULTRA 3000 (ПО), предназначенным для сбора и обработки результатов измерений, а также настройки датчика. Программное обеспечение является автономным, полностью метрологически значимым.

Таблица 1

Наименование     про

граммного обеспечения

Идентификационное наименование программного обеспечения

Номер версии (идентификационный   номер)

программного обеспечения

Цифровой идентификатор программного обеспечения     (кон

трольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

ULTRA 3000

ULTRA 3000

1.2.0.7

1fc82f19258b2ba320acf e11bd2d61b2 (для файла «ultra3000.exe»)

MD5

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

При нормировании метрологических характеристик учтено влияние программного обеспечения.

Технические характеристики

Основные метрологические и технические характеристики датчиков представлены в таблице 2.

Таблица 2

Наименование параметра и единицы измерений

Значение параметра

Диапазон измерений расстояния, мм

15-300

Пределы допускаемой абсолютной погрешности измерений расстояния, мм

±0,6

Параметры электропитания

напряжение (10-30) В постоянного тока, потребляемая мощность не более 900 мВт

Выходное напряжение, В

0-10

Выходной ток, мА

4-20

Габаритные размеры (диаметр, длина), мм, не более

030x142

Масса, г, не более

170

Габаритные размеры мишени (длина, ширина), мм, не менее

100x100

Средний срок службы, лет

10

Наработка на отказ, ч

85000

Условия эксплуатации:

- диапазон температуры окружающего воздуха, оС

от 15 до 25;

- относительная влажность окружающего воздуха, %

до 80;

- диапазон атмосферного давления, кПа

от 84,0 до 106,7

Знак утверждения типа

Знак утверждения типа наносится резиновым клише на титульный лист руководства по эксплуатации и на корпус датчика в виде наклейки.

Комплектность

Комплектность представлена в таблице 3.

Таблица 3

№ п/п

Наименование

Количество, шт.

1

Ультразвуковой датчик UC300-30GM-IUR2-V15

1

2

Соединительный кабель V15

1

3

Соединительный кабель UC-30GM-R2*

1

4

Устройство температурной компенсации

1

5

Крепежное кольцо

2

6

Программное обеспечение ULTRA 3000*

1

№ п/п

Наименование

Количество, шт.

7

Упаковочная тара

1

8

Руководство по эксплуатации

1

9

Методика поверки

1

* - поставляется по требованию заказчика.

Поверка

осуществляется по документу «Датчики ультразвуковые UC300-30GM-IUR2-V15. Методика поверки. МП 2512-0010-2011», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 29 августа 2011 г.

Основным средством поверки является линейка измерительная металлическая, диапазон измерений (0-500) мм, по ГОСТ 427-75.

Сведения о методах измерений

Методика измерений приведена в документе «Датчики ультразвуковые UC300-30GM-IUR2-V15. Руководство по эксплуатации», 2011 год.

Нормативные документы

МИ 2060-90 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1x10-6- 50 м и длин волн в диапазоне 0,2 - 50 мкм.

Техническая документация фирмы «Pepperl+Fuchs GmbH» (Германия).

Рекомендации к применению

при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
