Полигон пространственный эталонный Уфимский
| Номер в ГРСИ РФ: | 48607-11 |
|---|---|
| Категория: | Полигоны |
| Производитель / заявитель: | ФБУ "ЦСМ Республики Башкортостан", г.Уфа |
Для хранения и передачи размера единиц длины, превышений (высот), ускорения силы тяжести рабочим средствам измерений (СИ) (навигационной и геодезической АПКНС*, свето- и радиодальномерам, электронным тахеометрам и лазерным сканерам, нивелирам и буссолям, астрономическим и гироскопическим теодолитам, гироскопическим платформам на подвижных транспортных средствах, гравиметрам).
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 48607-11 | ||||||
| Наименование | Полигон пространственный эталонный | ||||||
| Модель | Уфимский | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 51c781c6-1c50-657c-27e0-584485f99554 | ||||||
| Испытания |
|
||||||
| Год регистрации | 2011 | ||||||
| Общие данные | |
|---|---|
| Технические условия на выпуск | ГОСТ 8.503-84 |
| Класс СИ | 27.01 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ СНИИМ |
| Адрес центра | 630004, г.Новосибирск, пр.Димитрова, 4 |
| Руководитель центра | Черепанов Виктор Яковлевич |
| Телефон | (8*383*2) 10-08-14 |
| Факс | 10-13-60 |
| Информация о сертификате | |
| Срок действия сертификата | . . |
| Номер сертификата | 45050 |
| Тип сертификата (C - серия/E - партия) | Е |
| Дата протокола | Приказ 6420 от 26.12.11 п.28 |
Производитель / Заявитель
ФБУ "ЦСМ Республики Башкортостан", РОССИЯ, г.Уфа
Россия
450006, Ибрагимова, д.55/59, Тел. (347) 276-78-74, 276-17-05, факс: 276-72-97, E-mail: info@bashtest.ru
Поверка
| Методика поверки / информация о поверке | ЦСМРБ11МП |
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
48607-11: Описание типа
2011-48607-11.pdf
|
Скачать | 188.3 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Полигон пространственный эталонный «Уфимский» (далее - Полигон) предназначен для хранения и передачи размера единиц длины, превышений (высот), ускорения силы тяжести рабочим средствам измерений (СИ) (навигационной и геодезической АПКНС*, свето- и радиодальномерам, электронным тахеометрам и лазерным сканерам, нивелирам и буссолям, астрономическим и гироскопическим теодолитам, гироскопическим платформам на подвижных транспортных средствах, гравиметрам).
Описание
Принцип передачи размера единиц длины, плоского угла, превышений и ускорения силы тяжести Полигона заключается в определении метрологических параметров Полигона (геоцентрических координат и их разностей - приращений координат, длин линий, превышений (высот), ускорения силы тяжести) рабочими СИ и сравнении полученных результатов с эталонными значениями соответствующих параметров Полигона.
Полигон расположен в Уфимском районе, на территории западных окрестностей г. Уфы.
Краткая климатическая характеристика района на основе многолетних наблюдений по гидрометеорологической станции Уфа:
- климат района континентальный; наиболее холодный месяц - январь, абсолютный минимум составляет -48 оС; наиболее теплый месяц - июль, абсолютный максимум составляет +39 оС.
Полигон включает в себя: сеть геодезических пунктов, линейный базис «Уфимский» (рисунок 1), (далее - Базис), набор эталонных линий (30 линий).
Кроме того, Полигон содержит сеть триангуляции и нивелирный полигон.
Полигон расположен на территории Уфимского района
Полигон состоит из 13 пунктов (рисунок 2), 8 из которых - пункты Базиса (построенные с привлечением ООО «Запсибгеодезия»), 4 пункта являются пунктами ГГС (Черкасы - 1 кл., № 9 «Суровка - 2 кл.», Миловка - 3 кл., Баланово - 2 кл.), один - гравиметрический (на здании ФБУ «ЦСМ Республики Башкортостан»). Сеть триангуляции выполнена в виде замкнутого триангуляционного полигона. Пункты Полигона (кроме ГГС) имеют устройства принудительного центрирования. На всех пунктах обеспечена видимость верхней полусферы на углах возвышения, превышающая 10°. Высоты пунктов определены геометрическим нивелированием по программе II класса и связаны с городской системой высот г. Уфа.
Место нанесения знака утверждения типа
Рисунок 1 - Внешний вид пункта
Базиса
* - АПКНС - аппаратура пользователей космических навигационных систем

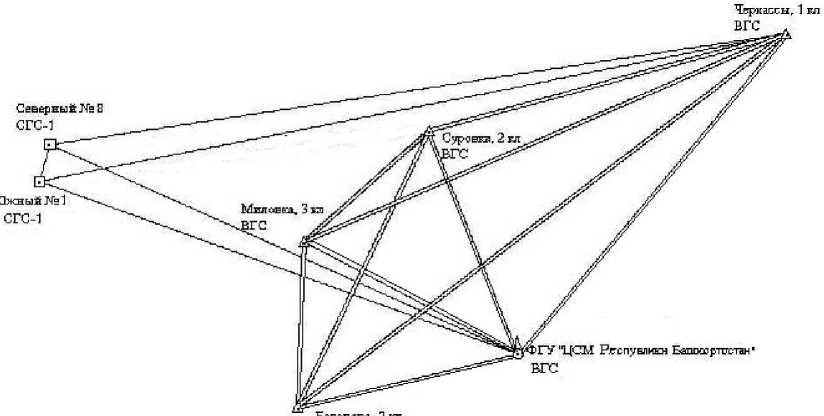

СХЕМА высокоточного спутникового "Уфимского" про стране тветтного эталонного полигона
вгс
Условные обозначения
А Пункт государе пленной геодезической сети, название пункта, класс
& Пункт спутниковой сети на здпнше (новый) □ Крайний пункт линейного ба лка "Уфимский”
--Базовые линии сети СГС-1
*—■ Базовые линии сети ВГС
Рисунок 2 - Схема расположения пунктов Полигона (Набор эталонных линий)
Технические характеристики
|
Диапазон линейных измерений Полигона, м |
(50 - 37876) |
|
Абсолютная погрешность Полигона при доверительной вероятности 0,95 при измерениях приращения координат в системе WGS-84, в плане, мм |
± 5 |
|
Абсолютная погрешность Полигона при доверительной вероятности 0,95 при: | |
|
- измерениях длин линий для интервалов более 2000 м, мм |
± 5 |
|
- измерениях эталонных азимутов,... ” |
± 1 |
|
- измерениях магнитных азимутов, ..' |
± 8 |
|
Диапазон линейных измерений Базиса, м |
(50-2000) |
|
Абсолютная погрешность Базиса при доверительной вероятности 0,95 при измерениях длин линий, мм, в интервале: | |
|
- (0-500) м |
± 0,5 |
|
-(500-2000)м |
± 1 |
|
Номинальные значения интервалов Полигона, м 50, 100, 150, 200, 500, 1000, 2000, 11270, 12426, 15757, 18429, 21291, 25413 ,25669, 37005, 37876 | |
|
Номинальные значения интервалов Базиса, м 50, 100, 150, 200, 500, 1000, 2000 | |
|
Допускаемая “невязка” в треугольнике, ..." |
5 |
|
Высота знака Базиса над уровнем земли, м |
1,1 - 1,3 |
|
Длины сторон треугольника Черкасы - №9 (Суровка) - ФГУ “ЦСМ Башкирский” (сеть триангуляции), км |
18,429; 12,426; 21,291 |
|
Длины сторон треугольника №9 (Суровка) - Баланово - ФГУ “ЦСМ Башкирский” (сеть триангуляции), км |
15,757; 11,270; 12,426 |
|
Диапазон высот нивелирного полигона, м |
100-240 |
|
Класс нивелирования |
II |
|
Азимут №1 - №8 |
14°24‘ |
|
Азимут стенда для транспортных АПКНС |
14° 27' |
|
Скорость движения транспортных АПКНС, км/ч, не более |
40 |
|
Диапазон измерений ускорения силы тяжести на гравиметрическом пункте, м/с2 |
(9,81-9,82) |
|
Погрешность при измерениях ускорения силы тяжести, м/с2 |
3х10-5 |
|
Электропитание вычислительного центра от сети переменного тока: - напряжением, В - частотой, Гц - потребляемая мощность, кВт |
(22012323 ) (50 ± 1) 1 |
|
Средний срок службы, лет, не менее |
60 |
|
Условия эксплуатации по гр. Д1 и гр. В1 ГОСТ Р 52931-2008, со следующими уточнениями: | |
|
- оборудование на открытом воздухе: | |
|
а) температура окружающей среды, °C |
(20 ) |
|
б) верхнее значение относительной влажности воздуха при 30 °С, без конденсации влаги, % |
98 |
|
в) атмосферное давление, кПа |
(10015s) |
|
- оборудование в отапливаемом помещении вычислительного центра: | |
|
а) диапазон температур, °С |
(20 405) |
|
б) верхнее значение относительной влажности при 30 °С, % |
80 |
|
в) атмосферное давление, кПа |
(100155) |
Знак утверждения типа
Знак утверждения типа средств измерений нанесен на табличку на пункт №1 Базиса методом гравировки и титульный лист формуляра - типографским способом.
Комплектность
|
Обозначение |
Наименование |
Кол-во |
Зав.№ |
Примечание |
|
ЦСМРБ11 |
Сеть пунктов Полигона |
1 |
13 пунктов | |
|
ЦСМРБ01 |
Базис линейный эталонный «Уфимский» |
1 |
8 пунктов | |
|
ЦСМРБ11-01 |
Эталон азимута |
№1-№8 | ||
|
ЦСМРБ11-02 |
Полигон нивелирный |
1 |
Нивелирная сеть II класса | |
|
- |
Стенд для испытаний АПКНС, используемых на транспортных средствах |
1 |
Участок дороги 1 км, отклонение от прямолинейности не более 4 м | |
|
ЦСМРБ 11-03 |
Сеть триангуляции |
1 |
4 пункта | |
|
ЦСМРБ 11-05 |
Пункт гравиметрический |
1 |
№ ФГУ «ЦСМ Республики Башкортостан» | |
|
ВЦ |
Центр вычислительный |
Закрытое отапливаемое помещение | ||
|
ЦСМРБ 11 ФО |
Формуляр |
1 | ||
|
ЦСМРБ 11МП |
Методика поверки |
1 |
Поверка
осуществляется по документу ЦСМРБ11МП «Полигоны пространственные эталонные. Методика поверки», утвержденному ФГУП «СНИИМ» в феврале 2011 г.
Эталоны, применяемые при поверке
|
Наименование |
НД или метрологические и технические характеристики |
|
Измерительная лента (рулетка) ГОСТ 7502-98 |
КТ2, 3 разряд |
|
Комплект электронного тахеометра Leica TCR 802, ГОС-РЕЕСТР СИ № 30832-05 и светодальномера DISTOMAT WILD DI2002, Госреестр СИ № 28496-04 |
ПГ комплекта ± (0,3 + 1x10’6L), где L - в мм; |
|
Нивелир прецизионный Ni005А со штриховыми инварными рейками (Госреестр СИ N 11508-88) |
СКП на 1 км двойного хода не превышает 0,5 мм |
|
Базис линейный эталонный «Уфимский» |
2 разряд |
|
Комплект GPS/ГЛОНАСС приемников спутниковых геодезических двухчастотных двухсистемных |
ПГ комплекта GPS/ГЛОНАСС приемников (3 ± 0,5 мм/км) мм |
Сведения о методах измерений
ЦСМРБ11ФО «Полигон пространственный эталонный “Уфимский”. Формуляр»
Нормативные документы
1 Инструкция о построении государственной геодезической сети Союза ССР // ГУ-ГиК . - М.: Геодезиздат, 1966. - 459.с.
2 Инструкция по нивелированию I, II, III и IV классов. М., «Недра», 1990
3 ГКИНП (ГНТА)-04-122-03 Инструкция по развитию высокоточной государственной гравиметрической сети РОССИИ. ГУГК, М., ЦНИИГАиК. - 2003
4 ГОСТ 8.016-81 ГСИ. Государственная поверочная схема для СИ плоского угла
5 ГОСТ 8.503-84 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 24-75000 м
6 ГОСТ Р 51794-2001 Аппаратура радионавигационная глобальной спутниковой системы и глобальной системы позиционирования. Системы координат. Методы преобразования координат определяемых точек
7 МИ 1996-89 ГСИ. Базисы в дальнометрии образцовые (эталонные). Методика метрологической аттестации
8 МИ 2060-90 ГСИ. Государственная поверочная схема для средств измерения длины в диапазоне 1х10-6 -50 м и длин волн в диапазоне 0,2 - 50 мкм
9 МИ 2121-90 ГСИ. Государственная поверочная схема для средств измерений ускорения свободного падения
10 МИ 2292-94 Рекомендация. ГСИ. Государственная поверочная схема для средств измерений разностей координат по сигналам космических навигационных систем
Рекомендации к применению
осуществление геодезической и картографической деятельности
