Весы почтовые электронные ВП

Назначение

Весы почтовые электронные ВП (далее - весы) предназначены для взвешивания почтовых отправлений при оказании услуг почтовой связи.

Описание

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного датчика, возникающей под действием силы тяжести взвешиваемого груза, в электрический сигнал, амплитуда или частота которого изменяется пропорционально массе груза. Электрический сигнал поступает в устройство обработки результатов измерений. Результат измерения массы отображается на цифровом дисплее, входящим в состав терминала, а также может быть отображен на вторичном дисплее. Информация о массе взвешиваемого груза через цифровой интерфейс RS-232 и/или USB 1.1 может быть передана на периферийное устройство.

Конструктивно весы состоят из грузоприемного, грузопередающего и весоизмерительного устройств. Весоизмерительное устройство включает в себя весоизмерительный датчик, устройство обработки результатов измерений и терминал. Общий вид весов показан на рисунке 1.

Рисунок 1 - Общий вид весов почтовых электронных ВП с дополнительным цифровым дисплеем

Весы представляют собой средство измерения массы неавтоматического действия и выпускаются в различных модификациях, отличающихся максимальной нагрузкой, используемыми весоизмерительными датчиками, типом цифрового дисплея и клавиатурой управления весами.

Обозначение модификаций - ВП-3/M-N-K-Z,

где:   3 - количество диапазонов взвешивания;

M - принимает значение, 6 для весов с максимальной нагрузкой третьего диапазона равной 6 кг, или 30, для весов с максимальной нагрузкой третьего диапазона равной 32 кг;

N -  принимает  значение К  для семейства весов  с тензокварцевым

весоизмерительным  датчиком  или Р  для семейства весов с тензорезисторным

весоизмерительным датчиком;

K - принимает значение ЖКИ для весов с жидкокристаллическим цифровым дисплеем или СД для весов со светодиодным цифровым дисплеем;

Z - принимает значение П для весов с многокнопочной клавиатурой или О для весов с оптимизированной клавиатурой.

Весы имеют устройства, реализующие следующие функции:

- вывод на цифровой дисплей значений массы брутто, нетто, тары;

- выборки массы тары;

- установки по уровню;

- многодиапазонность;

- полуавтоматической установки нуля;

- первоначальной установки нуля;

- слежения за нулем.

Маркировочная табличка крепится на основание весов и содержит следующую информацию:

- торговую марку изготовителя или его полное наименование;

- модификацию весов;

- серийный номер;

- знак утверждения типа;

- максимальный диапазон устройства выборки массы тары в виде: Т = -;

- номер ТУ;

- год выпуска;

- знак соответствия.

Заводской(серийный) номер наносится типографским способом на маркировочную табличку в виде обозначения, состоящего из арабских цифр.

Дополнительная маркировочная табличка, располагается рядом с дисплеем и содержит информацию о максимальной, минимальной нагрузках и поверочном интервале весов для каждого диапазона взвешивания.

Для защиты от доступа к узлам настройки (регулировки) весов, в зависимости от версии программного обеспечения, могут применяться механические (разрушаемая наклейка или пломба с изображением знака поверки), ограничивающие доступ к переключателю настройки (регулировки) (расположен на метрологической плате внутри корпуса весов) и/или электронные (электронная пломба) средства защиты.

Способы пломбировки определяются предустановленным изготовителем программным обеспечением с соответствующими средствами защиты, а также наличием специальных технических средств у лица, выполняющего поверку, и приведены на рисунках 2 и 3.

Место пломбировки

Рисунок 2 - Схема пломбировки весов механическими средствами защиты (разрушаемая наклейка или пломба с изображением знака поверки)

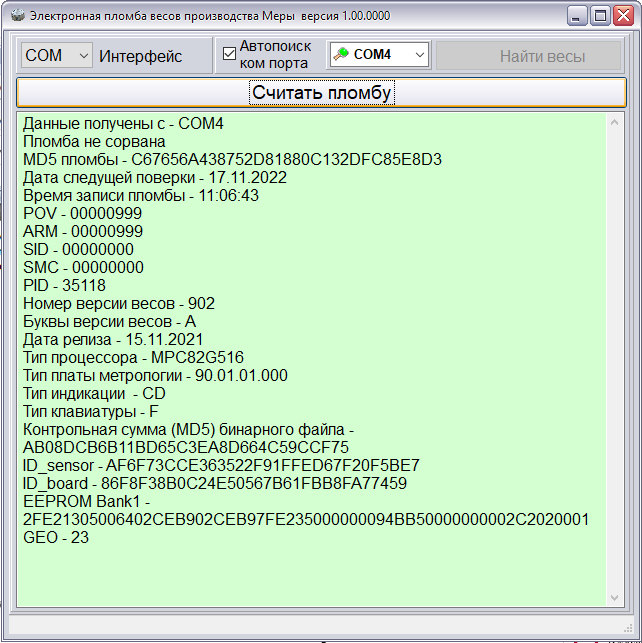

Рисунок 3 - Электронный способ пломбировки

Знак поверки наносится на свидетельство о поверке средства измерений или в руководстве по эксплуатации (в соответствии с действующим законодательством).

Программное обеспечение

Программное обеспечение (далее - ПО) весов реализовано аппаратно, является встроенным и метрологически значимым.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая находится на нижней поверхности весов (как показано на рисунке 2). Защитная пломба ограничивает доступ к переключателю настройки (регулировки), при этом ПО не может быть модифицировано без нарушения защитной пломбы и установки переключателя настройки (регулировки) в положение «ON». Кроме того, изменение ПО невозможно без применения специализированного оборудования, предоставляемого изготовителем весов.

Доступ к средствам настройки (регулировки) возможен только при изменении положения переключателя настройки (регулировки).

Для защиты от несанкционированного доступа к средствам настройки (регулировки), а также измерительной информации, в весах с номером версии ПО 9.01, 9.02, 9.03 или 9.04 помимо механических реализованы электронные средства защиты. При этом механические и электронные средства защиты могут быть использованы совместно или независимо друг от друга.

Электронные средства защиты реализуют:

- идентификацию авторизованного пользователя устанавливающего электронную пломбу;

- проверку соответствия текущего значения контрольной суммы с ее значением, хранящимся в ПО весов, при включении весов. При несовпадении данных значений на дисплей весов выводится сообщение «Err -3.X», свидетельствующее о нарушении электронной пломбы. Параметр Х принимает значение от 0 до 6 и описывает параметр, подвергшийся изменению в электронной пломбе. Сведения о параметрах содержатся в разделе 19 «Возможные неисправности и методы их устранения» руководства по эксплуатации.

- формирование записи (файла) с данными об электронной пломбе (контрольная сумма MD5), содержащей информацию о дате очередной поверки, времени записи пломбы, идентификационные данные лица проводившего пломбирование, данные о составе весов и установленном программном обеспечении, коэффициенты настройки весов.

Данные об электронной пломбе и ее статусе (действующая или нарушена) доступны для просмотра в специализированном программном обеспечении производителя «ScalesMeraElectronicSealsRead», при подключении весов к персональному компьютеру и выполнении инструкции, указанной в эксплуатационной документации.

Защита ПО для установки электронной пломбы обеспечивается с помощью уникального электронного ключа идентификации, без которого не возможна установка электронной пломбы.

Пломбировка весов с номерами версий ПО 9.01, 9.02, 9.03 или 9.04 считается

нарушенной, а настройка (регулировка) несанкционированной при повреждении или отсутствии механических средств защиты и индикации на дисплее весов сообщения «Err-З.Х», свидетельствующего о нарушении электронной пломбы.

Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий».

Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Метрологические и технические характеристики приведены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики.

Таблица 3 - Технические характеристики.

Знак утверждения типа

наносится графическим способом на маркировочную табличку, закрепленную на корпусе весов и типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Таблица 4 - комплектность средства измерений.

Сведения о методах измерений

приведены в разделе 9 «Порядок работы» документа «Весы почтовые электронные ВП.

Руководство по эксплуатации».

Нормативные документы

Приказ Росстандарта от 29.12.2018 № 2818 «Об утверждении Государственной

поверочной схемы для средств измерений массы»

ТУ 4274-007-49290937-2011 (ТУ 4274-007-49290937-2017) «Весы почтовые электронные

ВП. Технические условия»
