Приборы кросса ПК-60, ПКП-60
| Номер в ГРСИ РФ: | 48737-11 |
|---|---|
| Производитель / заявитель: | ООО "КБ Связь", г.Москва |
Для измерений параметров абонентских телефонных линий.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 48737-11 |
| Действует | по 25.11.2026 |
| Наименование | Приборы кросса |
| Модель | ПК-60, ПКП-60 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 94d72163-3916-618c-af22-7ad833d62e12 |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 6658-54976097-10-2011 |
| Класс СИ | 33.04 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ "СвязьТест" ФГУП "ЦНИИС" |
| Адрес центра | 111141, г.Москва, 1-й проезд Перова поля, 8 |
| Руководитель центра | Миюсов Игорь Михайлович |
| Телефон | (8*095) 368-20-08 |
| Факс | 368-20-08 |
| Информация о сертификате | |
| Срок действия сертификата | 23.12.2016 |
| Номер сертификата | 45085 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 6420 от 26.12.11 п.62 |
Производитель / Заявитель
ООО "КБ Связь", РОССИЯ, г.Москва
Россия
127083, ул.Юннатов, д.13, стр.1, Тел. 325-20-70, Тел./факс: (495) 787-07-50
Поверка
| Методика поверки / информация о поверке | МП 48737-11 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
1796
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1743 (97%) |
| Неуспешных поверок (СИ непригодно) | 53 (3 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
48737-11: Описание типа
2016-48737-11.pdf
|
Скачать | 99 КБ | |
|
48737-11: Методика поверки
2021-mp48737-11.pdf
|
Скачать | 56.2 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Приборы кросса ПК-60, ПКП-60 (далее - приборы) предназначены для измерений параметров абонентских телефонных линий (далее АЛ).
Описание
Приборы кросса ПК-60, ПКП-60 представляют собой портативные приборы, отличающиеся друг от друга конструктивным исполнением.
Принцип действия приборов основан на измерении электрических сигналов с последующим преобразованием в цифровую форму. Приборы включают в себя схемы для измерения сопротивления и емкости, измеритель напряжения постоянного и переменного тока. Приборы обеспечивают также проверку телефонного аппарата (ТА) абонента путем вызова абонента индукторным сигналом, определения параметров номеронабирателя абонентского устройства в тональном или импульсном режиме, ведения переговоров с абонентом.
По условиям эксплуатации приборы удовлетворяют требованиям, предъявляемым к аппаратуре по группе 3 ГОСТ 22261-94 с расширенным диапазоном рабочих температур (от +1 до 40 ОС).
Общий вид приборов и схема защиты от несанкционированного доступа изображены
на рисунках 1 и 2 соответственно.

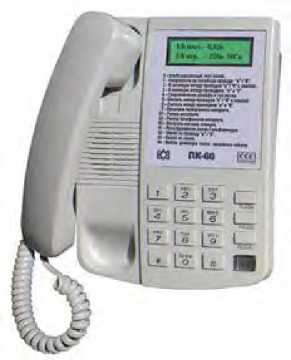

ПК-60
Рисунок 1

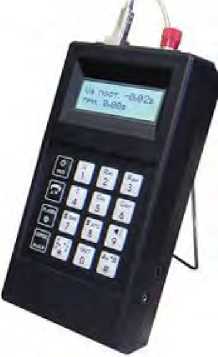

ПКП-60

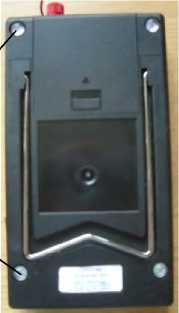

Места наклеек для пломбирования
Рисунок 2
Программное обеспечение
Программное обеспечение (ПО) встроенное, версия 20.00, с управляющими функциями.
Идентификационные данные ПО следующие:
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Pk |
pk rus |
V 20.00 |
pk: 1BF9 Hex |
CRC16 |
|
PkP |
pkp rus |
V 20.00 |
pkp: 1BF9 Hex |
CRC16 |
Приборы по уровню защиты ПО СИ от непреднамеренных и преднамеренных изменений относится к группе "С" согласно МИ 3286-2010. Запись ПО осуществляется в процессе производства. Доступ к внутренним частям приборов, включая процессор, защищен конструкцией и путем пломбирования однократно наклеиваемой лентой с уникальным изображением этикетки. Модификация ПО возможна только на предприятии-изготовителе.
Технические характеристики
|
Характеристика |
Значение |
|
Диапазон измерения напряжения постоянного тока, В Пределы допускаемой относительной погрешности измерения напряжения постоянного тока, % |
0,5 - 300 10 |
|
Диапазон измерения напряжения переменного тока, В Пределы допускаемой относительной погрешности измерения напряжения переменного тока, %: |
0,5 - 380 10 |
|
Диапазон измерения электрического сопротивления изоляции АЛ , кОм Пределы допускаемой относительной погрешности измерения электрического сопротивления изоляции АЛ, %: - от 10 до 200 кОм - от 200 до 1000 кОм |
10 - 1000 10 20 |
|
Диапазон измерения электрического сопротивления шлейфа АЛ, кОм Пределы допускаемой относительной погрешности измерения электрического сопротивления шлейфа АЛ, % |
0,1 - 10 10 |
|
Диапазон измерения электрической емкости между проводами АЛ, нФ Пределы допускаемой относительной погрешности измерения электрической емкости между проводами АЛ, % |
20 - 5000 10 |
|
Габаритные размеры (длинах ширинах высота), мм - ПК 60 - ПКП-60 |
210x160x70 195x100x44 |
|
Масса, кг, не более - ПК 60 - ПКП-60 |
2,0 0,5 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 25 °С, %, не более |
1 - 40 80 |
|
Условия транспортирования и хранения: - температура окружающей среды, °C |
от минус 50 до 50 |
Питание приборов осуществляется от источников постоянного тока напряжением (60±0,6) В или от сети переменного тока через сетевой адаптер 6 В/0,5 А.
Знак утверждения типа
Знак утверждения типа наносится на прибор в виде наклеиваемой этикетки и на руководство по эксплуатации типографским способом.
Комплектность
|
Комплектность изделия |
Количество |
|
Прибор кросса ПК-60 / ПКП-60 |
1 |
|
Кабель для подключения прибора к кроссу |
1 |
|
Кабель для подключения прибора к кабельной линии |
1 |
|
Сетевой адаптер (зарядное устройство) БПС1 6-05 |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки |
1 |
Поверка
осуществляется в соответствии с документом МП 48737-11 «Приборы кросса ПК-60, ПКП-60.
Методика поверки», утвержденным ГЦИ СИ «СвязьТест» ФГУП ЦНИИС в октябре 2011 г.
Основные средства поверки:
- калибратор-вольтметр универсальный В1-28:
U= 0,1 мкВ - 1000 В; ±(0,004 % от U +0,001 % от Um);
U~ 1 мкВ - 700 В; 0,1 Гц - 100 кГц ±(0,1 % от U +0,015 % от Um);
- магазины сопротивлений: МСР-63: 0,01 Ом - 110 кОм, класс 0,1; Р4007: 0,1 МОм -1 ГОм, класс 0,1;
- магазин емкостей Р5025: 100 пФ - 100 мкФ, класс 0,1;
Сведения о методах измерений
"Приборы кросса ПК-60. Руководство по эксплуатации»".
"Приборы кросса ПКП-60. Руководство по эксплуатации»".
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
Технические условия 6658-54976097-10-2011 ТУ.
Рекомендации к применению
выполнение работ по оценке соответствия средств связи установленным законодательством Российской Федерации обязательным требованиям.
