Регистраторы сейсмические цифровые многоканальные ZET048
| Номер в ГРСИ РФ: | 48742-11 |
|---|---|
| Производитель / заявитель: | ООО "Электронные технологии и метрологические системы" (ЭТМС), г.Москва |
Для измерения параметров сигналов с сейсмоприемников.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 48742-11 |
| Действует | по 22.07.2026 |
| Наименование | Регистраторы сейсмические цифровые многоканальные |
| Модель | ZET048 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 4c97317b-f587-fd9f-eeb6-31f13e1baf58 |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4314-007-76603936-2011 |
| Класс СИ | 28.03 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ФБУ "ЦСМ Московской области" (ранее - Менделеевский ЦСМ) |
| Адрес центра | 141570, Московская обл., Солнечногорский р-н, п/о Менделеево |
| Руководитель центра | Завьялов Николай Вениаминович |
| Телефон | (8*095) 535-92-43 |
| Факс | 535-92-43, 535-24-21 |
| Информация о сертификате | |
| Срок действия сертификата | 23.12.2016 |
| Номер сертификата | 45095 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 6420 от 26.12.11 п.72 |
Производитель / Заявитель
ООО "Электронные технологии и метрологические системы", РОССИЯ, г.Москва
Россия
124482, г.Зеленоград, пл.Юности, д.4, нежилое пом.3 Тел. 744-81-60 Факс 288-01-11; 124482, Савелкинский пр-д, д.4, офис 2101. Тел. (495) 228-01-11, E-mail: info@zetms.ru, sale@zetms.ru
Поверка
| Методика поверки / информация о поверке | ЗТМС.411126.001 МП |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 900 (99%) |
| Неуспешных поверок (СИ непригодно) | 11 (1 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
48742-11: Описание типа
2016-48742-11.pdf
|
Скачать | 122.2 КБ | |
|
48742-11: Методика поверки
2021-mp48742-11.pdf
|
Скачать | 128.8 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Регистраторы сейсмические цифровые многоканальные ZET048 (далее по тексту -регистраторы) предназначены для измерения параметров сигналов с сейсмоприемников.
Описание
Регистраторы могут применяться автономно или в составе автоматизированных систем для проведения сейсмических и сейсмологических исследований, а также при инженерно-геологических изысканий. Принцип действия измерительной части регистратора основан на преобразовании входного аналогового сигнала в цифровой с помощью АЦП.
Функционирование регистраторов основано на параллельном (одновременном) анализе сигналов с нескольких сейсмоприемников.
Регистраторы могут выполнять следующие функции:
- осуществлять анализ сигналов в реальном времени и сигналов, взятых из записей;
- измерять напряжение постоянного и переменного тока;
- регистрировать сигналы (вводить в память оцифрованные значения сигнала, с последующей записью на накопитель).
Регистраторы обычно работают в комплекте с персональным компьютером, на который с регистратора поступают обработанные цифровые сигналы.
Регистраторы выпускаются в трех модификациях:
- ZET048-C Регистратор сейсмический в лабораторном исполнении (4 канала);
- ZET048-E Регистратор сейсмический в автономном исполнении (4 - 24 канала);
- ZET048-I Регистратор сейсмический в промышленном исполнении (4 - 32 канала);
По условиям эксплуатации регистраторы соответствуют III группе ГОСТ 22261-94.

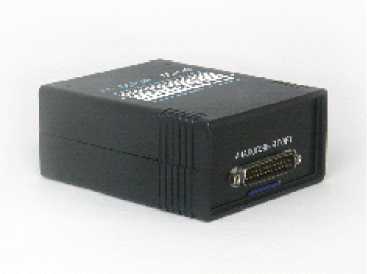

Рисунок 1 - Общий вид регистраторов ZET 048-C

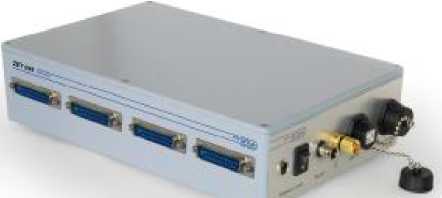

Рисунок 2 - Общий вид регистраторов ZET 048-I

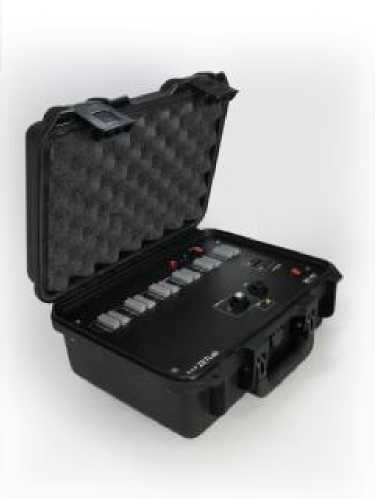

Рисунок 3 - Общий вид регистраторов ZET 048-E
Программное обеспечение
Программное обеспечение (ПО) состоит из двух частей:
- встроенное в регистратор ПО в виде программного кода, записанного на ПЗУ; встроенное ПО в измерениях не участвует и на метрологические характеристики не влияет;
- ПО, установленное на ПЭВМ, реализуемое на «ZETLab» и имеющее следующие функции: считывание текущей измерительной информации с регистратора, расчет параметров оцифрованных сигналов и отображение информации на мониторе.
Метрологически значимой частью ПО являются следующие программы ПО «ZET-Lab», устанавливаемого на ПЭВМ:
- программа «ZetServer.exe» - обеспечивает прием данных с АЦП;
- программы «VoltMeter.exe» и «VoltMeterDC.exe» - обеспечивают вычисление параметров сигналов и вывод результатов на индикаторы;
- программа «ZETLab.exe» - обеспечивает интерфейс с пользователем (в т. ч. запуск программ ZETLab), а также отображение параметров ПО.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Программное обеспечение ZETLab |
ZETLab |
версия 01.11.2011 |
541dd80fa6e79e95c9d7 4010b03e73be |
MD5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамерен-
ных изменений в соответствии с МИ 3286-2010 - А.
Технические характеристики
Основные метрологические и технические характеристики регистраторов приведены
в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение |
|
Входное сопротивление аналогового тракта, кОм |
100 ± 10 |
|
Поддиапазоны частот, Гц, при частоте дискретизации: 2500 Гц 1000 Гц 500 Гц 250 Гц 100 Гц 50 Гц |
от 0,1 до 1000 от 0,1 до 400 от 0,1 до 200 от 0,1 до 100 от 0,1 до 40 от 0,1 до 20 |
|
Вольтметр постоянного тока | |
|
Диапазон измеряемых входных напряжений постоянного тока, В |
±10 |
|
Пределы допускаемой абсолютной погрешности измерений входного напряжения постоянного тока, мВ |
±С0,01-июм+1) здесь и далее U^ - измеренное значение напряжения |
|
Вольтметр переменного тока | |
|
Диапазон измеряемых входных напряжений переменного тока (СКЗ), В |
от 0,0007 до 7 |
|
Пределы допускаемой абсолютной погрешности измерения входного переменного напряжения, мВ |
±С0,01-июм+0,05) |
Окончание таблицы 2
|
Наименование характеристики |
Значение |
|
Регистратор | |
|
Неравномерность амплитудно-частотной характеристики (АЧХ) во всех диапазонах частот, не более, дБ |
±0,1 |
|
Идентичность АЧХ измерительных каналов, не хуже, % |
±0,5 |
|
Эквивалентный уровень собственных шумов, мкВ, не более, при частоте дискретизации: 2500 Гц |
50 |
|
1000 Гц |
30 |
|
500 Гц |
30 |
|
250 Гц |
20 |
|
100 Гц |
20 |
|
50 Гц |
20 |
|
Коэффициент межканального проникновения на частоте 20 Гц, |
-80 |
|
не более, дБ | |
|
Общие технические характеристики | |
|
Время установления рабочего режима после подачи напряжения питания, не более, мин |
5 |
|
Время непрерывной работы, ч, не менее |
24 |
|
Значение напряжения питания от внешнего источника, В: - ZET048-C |
5 |
|
- ZET048-E |
12 |
|
- ZET048-I |
5 |
|
Значение потребляемой мощности, Вт, не более |
1 |
|
Габаритные размеры (ширина х высота х глубина), мм, не более - ZET048-C |
115х50х93 |
|
- ZET048-E |
355x280x165 |
|
- ZET048-I (4-16 каналов) |
222x146x82 |
|
- ZET048-I (17-32 канала) |
260x160x90,5 |
|
Масса, кг, не более - ZET048-C |
0,4 |
|
- ZET048-E |
3,5 |
|
- ZET048-I |
2,0 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С |
от 5 до 40 |
|
- относительная влажность воздуха, % |
до 90 при 25 °С |
|
- атмосферное давление кПа (мм рт. ст.) |
84-106,7 (630 - 800) |
|
Назначенная наработка на отказ, ч, не менее |
8000 |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
Знак утверждения типа наносится на титульные листы Руководства по эксплуатации (ЗТМС.411126.001 РЭ) и формуляра (ЗТМС.411126.001 ФО) типографским способом или специальным штампом.
Комплектность
Комплект поставки прибора соответствует таблице 3.
Таблица 3
|
Наименование |
Обозначение |
Количество |
|
Регистратор* |
ЗТМС.411126.001ТУ |
1 шт. |
|
Комплект ПО на компакт-диске |
_ |
1 комплект |
|
Кабель HighSpeed USB 2.0 |
_ |
1 шт. |
|
Формуляр |
ЗТМС.411126.001ФО |
1 экз. |
|
Руководство по эксплуатации |
ЗТМС.411126.001РЭ |
1 экз. |
|
Руководство оператора |
ЗТМС.00026-01 34РО |
1 экз. |
|
Методика поверки |
ЗТМС.411126.001МП |
1 экз. |
*Модификация и вариант исполнения в соответствии с заказом
Поверка
осуществляется в соответствии с документом ЗТМС.411126.001 МП «Регистраторы сейсмические цифровые многоканальные ZET048. Методика поверки», утвержденным ГЦИ СИ ФБУ «ЦСМ Московской области».
Основное поверочное оборудование:
- мультиметр цифровой прецизионный Agilent 34401A, погрешность по напряжению постоянного тока ±0,0035 %, погрешность по напряжению переменного тока ±0,06 %;
- генератор сигналов низкой частоты с ультранизким уровнем нелинейных искажений DS360, частотный диапазон от 10 мГц до 200 кГц, погрешность по частоте ±0,0025 %, погрешность по амплитуде ±1 %, КНИ менее 0,001 %.
Сведения о методах измерений
Регистраторы сейсмические цифровые многоканальные ZET048. Руководство по эксплуатации ЗТМС.411126.001 РЭ.
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ТУ 4314-007-76603936-2011 Регистраторы сейсмические цифровые многоканальные ZET048. Технические условия.
