Колонки раздаточные природного газа DAM 3CHG CNG CAR DISPENSER, HAM 3CHG CNG BUS DISPENSER
| Номер в ГРСИ РФ: | 48756-11 |
|---|---|
| Категория: | Колонки топливораздаточные |
| Производитель / заявитель: | Фирма "Kraus Group Inc.", Канада |
Для заправки топливных баллонов транспортных средств компримированным природным газом по ГОСТ 27577, измерений массы и определения стоимости отпущенного газа на автомобильных газонаполнительных компрессорных станциях (АГНКС).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 48756-11 |
| Действует | по 21.12.2016 |
| Наименование | Колонки раздаточные природного газа |
| Модель | DAM 3CHG CNG CAR DISPENSER, HAM 3CHG CNG BUS DISPENSER |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | fdd4ed61-d26e-6a23-e3f2-910e16a4cf9e |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 29.02 |
| Год регистрации | 2011 |
| Страна-производитель | Канада |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ООО КИП "МЦЭ" (до 2010 г. "Тест-ПЭ") |
| Адрес центра | 123424, г.Москва, Волоколамское шоссе, д.88, стр.8 |
| Телефон | () |
| Информация о сертификате | |
| Срок действия сертификата | 23.12.2016 |
| Номер сертификата | 45016 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 6411 от 21.12.11 п.14 |
Производитель / Заявитель
Фирма "Kraus Global Inc.", КАНАДА
Канада
25 Paquin Road, Winnipeg MB, R2J 3V9 CANADA, Канада. Teл (204) 663-3601. Fax (204) 663-7112. www.krausglobal.com
Поверка
| Методика поверки / информация о поверке | МЦКЛ.0020.МП |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 202 (98%) |
| Неуспешных поверок (СИ непригодно) | 5 (2 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
48756-11: Описание типа
2011-48756-11.pdf
|
Скачать | 115.9 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Колонки раздаточные природного газа DAM 3CHG CNG CAR DISPENSER, HAM 3CHG CNG BUS DISPENSER (далее - колонка, колонка DAM / HAM) предназначены для заправки топливных баллонов транспортных средств компримированным природным газом по ГОСТ 27577 (далее - газ, КН!'), измерений массы и определения стоимости отпущенного газа на автомобильных газонаполнительных компрессорных станциях (АГНКС).
Описание
Принцип действия колонок состоит в следующем.
Природный газ из резервуара подводится к приёмному патрубку колонок и через фильтр и электромагнитный клапан, поступает в счётчик-расходомер массовый «Micro Motion» (далее - счётчик расходомер) модификации «CNG050», далее через разрывную муфту и раздаточный рукав с пистолетом поступает в топливный баллон транспортного средства.
Сигнал от счётчика-расходомера массового поступает в электронный блок-регистратор колонок, модели Micon 500CE или Micon 500CN производства фирмы «Kraus Global Inc» (далее - блок-регистратор), на цифровом табло которого индицируется цена за 1 кг, количество отпущенного газа, и его стоимость.
Для увеличения производительности колонки могут подключаться через блок клапанов модели KAF 410 производства фирмы «Kraus Global Inc», к двум или трем питающим резервуарам. Колонки оснащены манометром для контроля давления газа на выходе перед раздаточным рукавом.
Основными элементами колонок являются:
• счётчик - расходомер;
• блок-регистратор Micon;
• блок клапанов управления модели KAF 410;
• оптический коммуникатор;
• фильтр тонкой очистки;
• манометр контроля давления;
• раздаточный рукав с пистолетом длиной не менее 4 м, выдерживающий давление не менее 34,5 МПа.
Наполнение топливного баллона транспортного средства начинается с подключения пистолета к топливному баллону и поворота рукоятки на корпусе колонок в положение «Вкл». Окончание наполнения осуществляется по команде блока-регистратора при достижении предельного давления или оператором поворотом рукоятки на корпусе колонок в положение «Выкл».
Задание параметров работы электронного блока и режим их просмотра осуществляется с помощью оптического коммуникатора.
Имеется опция PFS 3000 блока-регистратора колонок с электронной системой компенсации температуры окружающей среды; при этом система корректирует конечное давление заправки топливных баллонов на основе законов состояния идеального газа.
Установка в положение нуля показания на цифровом табло разового учета выданного объема газа производится автоматически при повороте рукоятки на корпусе колонок в положение «Вкл» для наполнения топливного баллона транспортного средства следующего транспортного средства.
Колонки выпускаются в исполнениях с фронтальным и боковым расположением раздаточных рукавов. Возможна комплектация колонок заправочными пистолетами 6 моделей (по запросу).
Колонки имеют два самостоятельных измерительных канала. Для модификации колонок HAM имеется опция с одним измерительным каналом. Колонки выпускаются во взрывозащищённом исполнении класса EX II 2G IIA T3.
Общий вид колонок DAM 3CHG CNG CAR DISPENSER и HAM 3CHG CNG BUS DISPENSER показан на рисунках 1.1 и 1.2.

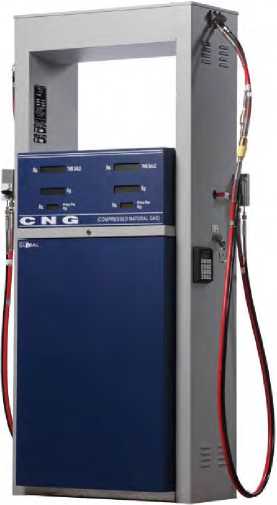

Рисунок 1.1 - Общий вид колонок DAM / HAM с фронтальным расположением
Рисунок 1.2 - Общий вид колонок DAM / HAM с боковым расположением раздаточных рукавов
раздаточных рукавов
В колонках предусмотрено опломбирование счётчика-расходомера в соответствии с МИ 3002-2006, а блока-регистратора в соответствии со схемой пломбирования представленной на рисунке 2.

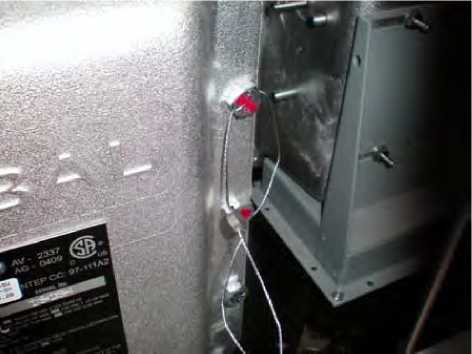

Рисунок 2 - Схема пломбирования блока-регистратора колонок DAM / HAM
Технические характеристики | |
|
Максимальный расход на раздаточный рукав, кг/мин: | |
|
- модификация DAM, исполнение 1 |
20; |
|
- модификация DAM, исполнение 2 |
40; |
|
- модификация HAM |
75. |
|
Наименьший расход на раздаточный рукав, кг/мин |
1. |
|
Минимальная доза заправки, кг |
4. |
|
Пределы допускаемой относительной погрешности колонки, % |
± 1. |
|
Сходимость показаний колонки, % |
|1,0|. |
|
Погрешность вычисления стоимости топлива счётчиком разового | |
|
учёта (по правилам округления), в долях дискретности отсчёта, |
±0,5. |
|
Ёмкость счётчика разового учёта: | |
|
- стоимости, руб |
9 999,99; |
|
- выдачи газа, кг |
9 999,999; |
|
- цены за 1 кг, руб |
99,99. |
|
Ёмкость электронного счётчика суммарного учёта, кг |
999 999, 999. |
|
Дискретность отсчёта счётчика разового учёта: | |
|
- стоимости, руб |
0,01; |
|
- выдачи газа, кг |
0,001; |
|
- цены за 1 кг, руб |
0,01. |
|
Дискретность отсчёта массы газа счётчика суммарного учёта, кг, |
0,001. |
|
Максимальное давление газа, МПа |
25. |
|
Минимальное давление газа, МПа |
20,7. |
|
Температура газа, °С |
от минус 40 до плюс 60. |
|
Рабочие условия эксплуатации: | |
|
- температура окружающей среды, °С |
от минус 40 до плюс 60; |
|
- атмосферное давление, кПа |
от 84 до 106,7; |
|
- относительная влажность окружающей среды при температуре | |
|
35 °С, %, не более |
98. |
|
Напряжение электропитания переменного тока, В: | |
|
- исполнение 1 |
220 (+10%; -15%); |
|
- исполнение 2 |
120 (±10%). |
|
Потребляемая мощность, В •А, не более |
230. |
|
Габаритные размеры, мм, не более |
1000 х 600 х 2200. |
|
Масса, кг, не более |
410. |
|
Длина раздаточного рукава, м, не менее |
4. |
|
Количество раздаточных рукавов, шт: | |
|
- модификация DAM |
2; |
|
- модификация HAM |
1 или 2. |
|
Средний срок службы в условиях эксплуатации, лет, не менее |
12. |
|
Средняя наработка на отказ, ч, не менее |
12000. |
Знак утверждения типа | |
|
наносится на маркировочную табличку колонки фотографическим способом и на титульные | |
|
листы эксплуатационной документации типографским способом. | |
Комплектность | |
|
1 Колонка (модификация и опции по заказу) |
- 1 шт. |
|
2 Руководство по эксплуатации |
- 1 экз. |
|
3 Методика поверки |
- 1 экз. |
Поверка
осуществляется в соответствии с инструкцией «Колонки раздаточные природного газа DAM 3CHG CNG CAR DISPENSER, HAM 3CHG CNG BUS DISPENSER» МЦКЛ.0020.МП, утвержденной руководителем ГЦИ СИ ООО КИП «МЦЭ» 22.09.2011 г.
Основные средства поверки:
- весы по ГОСТ Р 53228-2008, среднего класса точности, с наибольшим пределом взвешивания 100 кг и числом поверочных делений не менее 5000;
- баллоны высокого давления по ГОСТ Р 51753, ёмкостью от 50 до 250 л для сжатого природного газа.
Сведения о методах измерений
Метод измерения изложен в руководстве по эксплуатации на колонки.
Нормативные документы
1 ГОСТ Р 8.618-2006 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа.
2 Техническая документация фирмы Kraus Global Inc.
Рекомендации к применению
при осуществлении торговли и товарообменных операций.
