Анализаторы азота NDA 701
| Номер в ГРСИ РФ: | 48758-11 |
|---|---|
| Производитель / заявитель: | Фирма "VELP Scientifica SRL", Италия |
Для измерения массы азота в пищевых продуктах, воде, почве, шламах, фармацевтических препаратах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 48758-11 |
| Действует | по 21.12.2016 |
| Наименование | Анализаторы азота |
| Модель | NDA 701 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | f6059981-e4a6-11b9-14c5-1c972959efce |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 31.01 |
| Год регистрации | 2011 |
| Страна-производитель | Италия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ УНИИМ |
| Адрес центра | 620000, г.Екатеринбург, ул.Красноармейская, 4 |
| Руководитель центра | Леонов Владислав Валентинович |
| Телефон | (8*343) 350-26-18 |
| Факс | 350-20-39 |
| Информация о сертификате | |
| Срок действия сертификата | 23.12.2016 |
| Номер сертификата | 45018 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 6411 от 21.12.11 п.16 |
Производитель / Заявитель
Фирма "VELP Scientifica S.R.L.", ИТАЛИЯ
Италия
Milano Usmate 20040, тел. +39039628811, факс + 390396288120, www.velp.com, E-mail: inse@velp.it
Поверка
| Методика поверки / информация о поверке | МП 97-241-2010 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 11 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
48758-11: Описание типа
2011-48758-11.pdf
|
Скачать | 98.3 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Анализаторы азота NDA 701 (далее - анализаторы) предназначены для измерения массы азота в пищевых продуктах, воде, почве, шламах, фармацевтических препаратах.
Описание
Анализатор представляет собой автоматический прибор, принцип действия которого основан на методе Дюма, суть которого заключается в сжигании навески образца при высокой температуре в присутствии катализатора и избытка кислорода. Полученные при сжигании газы СО2, Н2О, NOx - проходят через катализатор, на котором оксиды азота NOx восстанавливаются до газообразного азота N2. Оставшиеся диоксид углерода и вода поглощаются специальными колонками, а газообразный азот определяется с помощью детектора теплопроводности (TCD).
Конструктивно анализатор состоит из основного блока, системы подачи газов, трубчатой печи для сжигания образцов, колонок для восстановления азота, поглощения воды и оксида углерода. Для проведения измерений на анализаторе используют следующие газы: кислород чистотой не менее 99,999%, гелий чистотой не менее 99,999%, сжатый воздух или азот чистотой не менее 99,6% (без примеси масла, паров воды или пыли).
В анализатор встроен автосемплер, позволяющий проводить анализ образцов в полностью автоматическом режиме. В стандартном комплекте поставки содержится 1 диск автосемплера на 30 проб. Прибор может быть дополнительно оснащен 2 (двумя) дисками автосемплера. Максимальное количество образцов в 3-х дисках 116 шт.
Программное обеспечение
Анализатор оснащен программным обеспечением DUMASoft, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты измерений. Данные по каждому исследуемому образцу вычисляются автоматически и выводятся на печать, как в табличной, так и в графической форме. Анализатор подключается к персональному компьютеру через интерфейс USB или RS232.
Идентификационные данные программного обеспечения
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
DUMASoft |
DUMASoft |
V 1.2 |
- |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

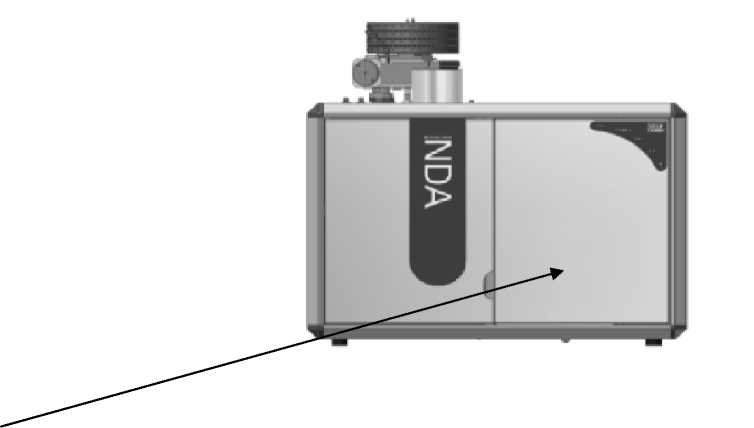

Фотография внешнего вида анализатора представлена на рисунке 1.
Место для нанесения знака поверки
Рисунок 1
Технические характеристики
|
Наименование характеристик |
Значения характеристик |
|
Диапазон измерений массы азота, мг |
0,2 - 20 |
|
Пределы допускаемой абсолютной погрешности результатов измерений массы азота, мг |
± (0,16+0,12mH)* |
|
Параметры источника питания: Входное напряжение, В Частота, Гц |
220 - 240 50/60 |
|
Потребляемая мощность, В •А, не более |
1400 |
|
Габаритные размеры с автосемплером, мм |
710 х 685 х 410 |
|
Масса, кг, не более |
55 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
20 - 35 30 - 80 |
Примечание: тн - масса азота в пробе, мг
Знак утверждения типа
наносится на лицевую панель анализатора и типографским способом на титульном листе «Руководства по эксплуатации».
Комплектность
|
Наименование |
Количество, шт. |
|
Основной блок анализатора NDA 701 |
1 |
|
Автосемплер |
1 |
|
Диск для автосемплера |
1 |
|
Хромосорб, 10 г |
1 |
|
ЭДТА, 100 г |
1 |
|
Оловянные капсулы, 100 шт |
4 |
|
Кварцевая вата, 50 г |
1 |
|
Восстановленная медная проволока 0 0.5 мм, 250 г |
2 |
|
Окисленная медная проволока 0 0.5 мм, 50 г |
1 |
|
Верхняя защитная втулка |
2 |
|
Нижняя защитная втулка |
2 |
|
Прокладка для верхней части кварцевой трубки |
4 |
|
Наименование |
Количество, шт. |
|
ORM 0180-25 FKM |
2 |
|
Прокладка диаметром 10 мм |
2 |
|
Катализатор VLT, 25 г |
1 |
|
Катализатор VHT, 50 г |
1 |
|
Кварцевая трубка для сжигания образцов |
2 |
|
Сборник золы |
4 |
|
Пинцет |
1 |
|
Шпатель для твердых образцов |
1 |
|
Мерный цилиндр 0-3 cc |
1 |
|
Устройство для формирования капсул |
1 |
|
Держатель образцов с крышкой |
2 |
|
Стержень для наполнения реакторной трубки |
1 |
|
Экстрактор золы |
1 |
|
Держатель для реакторной трубки |
1 |
|
Ключ для верхней крышки реактора |
1 |
|
Кабель RS232, 5 метров 10003926 |
1 |
|
Кабель USB, 5 метров 10003927 |
1 |
|
Программное обеспечение для NDA 701 |
1 |
|
Экстрактор для трубки реактора |
1 |
|
Стержень для подготовки образцов |
1 |
|
SS образная трубка 0 2x1 мм |
3 метра |
|
Гайка M6 x 0.75 мм |
4 |
|
Ферулы |
10 |
|
Воздушная трубка 0 4 x 2.5 мм |
4 метра |
|
Соединитель для трубок 0 4 мм -1/8 RPT |
2 |
|
Крышка M6 |
2 |
|
Цилиндрическая заглушка для отверстия выхода газов |
1 |
|
Соединение 1/8M - M6x0.75 F 10003400 |
2 |
|
Переходник M-F 1/4-1/8 10003935 |
3 |
|
Плунжерный экстрактор 40001321 |
1 |
|
Sicapent, 100 г A00000171 |
1 |
|
Столик для подготовки образцов 10003744 |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки (МП 97-241-2010) |
1 |
Поверка
осуществляется по документу «ГСИ. Анализаторы азота NDA 701. Методика поверки.
МП 97-241-2010», утвержденному ФГУП «УНИИМ» в 2011 г.
Эталонные средства измерений, используемые при поверке:
- Государственный стандартный образец состава молока сухого АСМ-1 ГСО 9563-2010;
- Государственный стандартный образец состава зерна и продуктов его переработки ГСО 9734-2010;
- Весы лабораторные электронные I (специального) класса точности.
Сведения о методах измерений
1. Методики измерений представлены в руководстве по эксплуатации
2. ГОСТ 10846-91 Зерно и продукты его переработки. Метод определения белка
3. ГОСТ 25011-81 Мясо и мясные продукты. Методы определения белка
4. ГОСТ 30648.2-99 Продукты молочные для детского питания. Методы определения общего белка
Нормативные документы
Техническая документация изготовителя «VELP Scientifica SRL», Италия.
Рекомендации к применению
Анализаторы азота NDA 701 применяются вне сферы государственного регулирования обеспечения единства измерений.
