Тахеометры электронные 3Та5РД
| Номер в ГРСИ РФ: | 48783-11 |
|---|---|
| Категория: | Тахеометры |
| Производитель / заявитель: | ПО "Уральский оптико-механический завод" (УОМЗ), г.Екатеринбург |
Для измерения расстояний, горизонтальных и вертикальных углов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 48783-11 |
| Действует | по 29.12.2016 |
| Наименование | Тахеометры электронные |
| Модель | 3Та5РД |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 28968fba-e991-373b-d09b-52fa920aa1ad |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4433-009-07539541-97 |
| Класс СИ | 27.02 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ООО "Автопрогресс-М" (до 2010 г. МАДИ-Фонд) |
| Адрес центра | 125040, г.Москва, Ленинградский пр-т, 7, стр.1 |
| Телефон | () |
| Информация о сертификате | |
| Срок действия сертификата | 29.12.2016 |
| Номер сертификата | 45124 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 6429 от 29.12.11 п.05 |
Производитель / Заявитель
ОАО "ПО "Уральский оптико-механический завод им.Э.С.Яламова" (УОМЗ), РОССИЯ, г.Екатеринбург
Россия
620100, ул.Восточная, 33-б. Тел.(3432) 24-81-09, факс 24-18-44, E-mail: trank@uomz.ru
Поверка
| Методика поверки / информация о поверке | 5203.00000000 ПС, Раздел 5 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 78 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
48783-11: Описание типа
2011-48783-11.pdf
|
Скачать | 163.8 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Тахеометры электронные 3Та5РД предназначены для измерения расстояний, горизонтальных и вертикальных углов.
Описание
Тахеометры электронные 3Та5РД - геодезические приборы, принцип действия которых заключается в измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях, с возможностью одновременного измерения расстояний до объектов вдоль линии визирования для определения координат объекта.
Углы поворота зрительной трубы в горизонтальной и вертикальной плоскостях измеряются оптическими датчиками угла. Измерение расстояний производится лазерным дальномером, использующим фазовый метод. Лазерный дальномер может работать по диффузным объектам (в диффузном режиме) или с применением призменных отражателей.
Конструктивно, тахеометры электронные 3Та5РД выполнены единым блоком. На передней панели расположен жидкокристаллический дисплей и кнопки управления. На боковых панелях расположены аккумуляторный отсек и разъёмы для подключения внешнего источника питания и связи с компьютером.
Результаты измерений выводятся на дисплей, регистрируются во внутренней памяти и впоследствии могут быть переданы на компьютер для дальнейшей обработки.

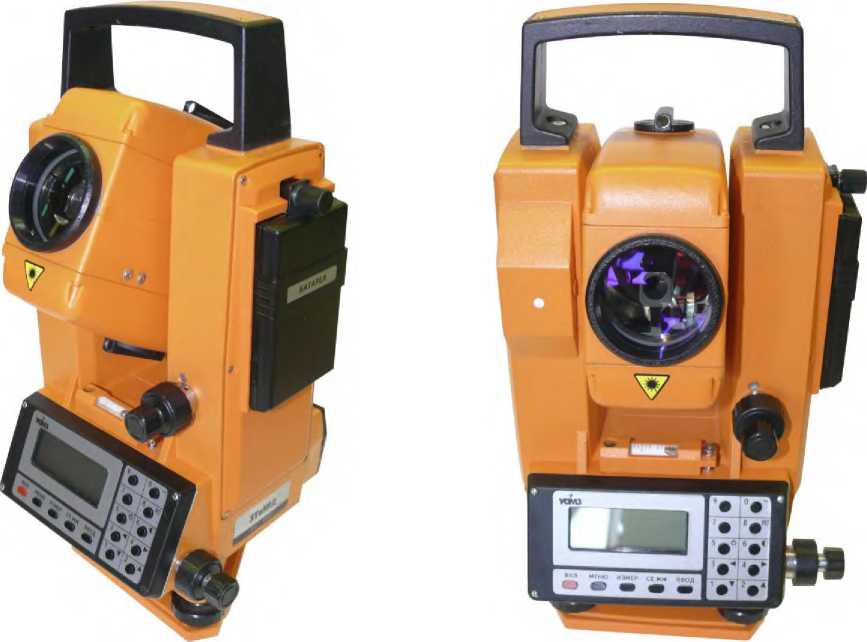

Фотографии общего вида тахеометров электронных 3Та5РД:
Для предотвращения несанкционированного доступа к внутренним частям тахеометров электронных 3Та5РД при выпуске из производства пломбируют панель управления «А» и боковые крышки «Б» тахеометра, а также футляры с уложенными частями комплекта.
Схема пломбирования тахеометров электронных 3Та5РД от несанкционированного доступа:
Технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Увеличение зрительной трубы, крат: |
30 |
|
Диаметр входного зрачка, мм: |
44,5 |
|
Угловое поле зрения зрительной трубы, ...°..., не менее: |
1 30 |
|
Наименьшее расстояние визирования, м, не менее: |
1,5 |
|
Цена деления установочных уровней: - круглого , ... '/мм - цилиндрического, ... "/мм |
10/2 30/2 |
|
Диапазон компенсации компенсатора, ...', не менее: |
± 5 |
|
Предел допускаемой систематической составляющей погрешности компенсации компенсатора, ...", не более: |
± 3,0 |
|
Предел допускаемой погрешности оптического центрира, мм, не более: |
± 1,0 |
|
Диапазон измерений, не менее: - углов, .°: - вертикальных - горизонтальных - расстояний, м: - отражательный режим - диффузный режим на отражающую плёнку - диффузный режим |
±45 0 - 360 2 - 2800* 2 - 1000** 2 — 400*** |
|
Дискретность отсчитывания измерений: - углов, ...": - расстояний, мм: |
1 1 |
|
Допускаемая СКП измерений углов, ...", не более: - вертикальных - горизонтальных |
7 5 |
|
Допускаемая СКП измерений расстояний, мм, не более: - отражательный режим - диффузный режим на отражающую плёнку - диффузный режим |
±(3+2x10-6xD) ±(3+2x10-6xd) ±(3+2x10-6xd) где D - измеряемое расстояние, мм |
|
Объем внутренней памяти, Мбайт: |
1 |
|
Источник электропитания (внутренний аккумулятор), В / мА/ч: |
7,2 / 1600 |
|
Диапазон рабочих температур, С°: |
от - 20 до + 50 |
|
Габаритные размеры (Д х Ш х В), мм, не более: |
185x215x355 |
|
Масса, кг, не более: |
5,6 |
* - при метеорологической дальности видимости (МДВ) не менее 20 км, слабой турбулентности атмосферы, не нарушающей спокойного изображения отражателя, наблюдаемого в зрительную трубу тахеометра, и слабой солнечной засветке по трассе измерений.
* * - при угле между направлением визирования и нормалью к поверхности отражателя не более 20°.
* ** - при слабой турбулентности атмосферы не нарушающей спокойного изображения диф-фузно-отражающей поверхности, наблюдаемой в зрительную трубу тахеометра и слабой солнечной засветке.
Программное обеспечение
Встроенное ПО предназначено для обеспечения взаимодействия узлов прибора, для сохранения и экспорта измеренных величин. Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.
Идентификационные данные программного обеспечения:
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии ПО |
Цифровой идентификатор (контрольная сумма кодов) |
Алгоритм вычисления цифрового идентификатора |
|
3ta5rd-r |
АМНК.30400-01-90- 01-19 |
01 |
0 по адресу 0BFFFH |
Сумма кодов без учета переноса |
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «А» согласно МИ 3286-2010.
Знак утверждения типа
наносится печатным способом в верхнем правом углу титульного листа руководства по эксплуатации и наклейкой на корпус
Комплектность
|
Наименование |
Количество, ед. |
|
Тахеометр 5203.0100000 |
1 |
|
Подставка Т5Э-сб2 |
1 |
|
Источник питания кассетный Т5Э-сб3 |
2 |
|
Устройство зарядное с адаптером 3Та5-сб3 |
1 |
|
Комплект ЗИП 2Та5-сб73И |
1 |
|
Транспортировочный футляр 4Та5-сб8 |
1 |
|
Кабель интерфейсный 2Та5-сб26 |
1 |
|
Переходник RS232/USB TU-S9, TRENDnet |
1 |
|
CD-диск 3Та5-сб4 |
1 |
|
Комплект визирных целей* |
1 |
|
Комплект внешнего источника питания* |
1 |
|
Комплект источника питания от автомобильного аккумулятора* |
1 |
|
Комплект для измерения метеоданных* |
1 |
|
Штатив ШР-160* |
1 |
|
Переходник 2Та5-сб33* |
1 |
|
Руководство по эксплуатации 5203.00000000 РЭ |
1 |
|
Паспорт 5203.00000000ПС |
1 |
* - по заказу потребителя
Поверка
осуществляется в соответствии с разделом 5 «Методы и средства поверки» паспорта 5203.00000000 ПС, согласованным с ГЦИ СИ ФГУ «УРАЛТЕСТ» 04.02.2008 г. и разделом 10.10 «Идентификация программного обеспечения» руководства по эксплуатации.
Перечень основного оборудования необходимого для поверки:
- коллиматор универсальный УК1;
- линии эталонные: 2; 25; 50; 100; 200; 400; 500; 1000; 1300; 1500; 2000; 2800 м, измеренные светодальномером DISTOMAT WILD DI2002 с погрешностью (1+1-D-10-6 ) мм, где D -измеренное расстояние, мм.
Сведения о методах измерений
Методика измерений приведена в документе: 5203.00000000 «Тахеометр электронный 3Та5РД. Руководство по эксплуатации».
Нормативные документы
1. ГОСТ 53340-2009 «Приборы геодезические. Общие технические условия»;
2. ГОСТ Р 51774-01 «Тахеометры электронные. Общие технические условия»;
3. РД 68-8.17-98 «Локальные поверочные схемы для средств измерений топографогеодезического и картографического назначения»;
4. ТУ 4433-009-07539541-97 «Тахеометры электронные. Технические условия».
Рекомендации к применению
- осуществление геодезической и картографической деятельности.
