Комплекты светофильтров КС-116
| Номер в ГРСИ РФ: | 48788-11 |
|---|---|
| Категория: | Светофильтры |
| Производитель / заявитель: | ОАО "ЛОМО", г.С.-Петербург |
Для использования в качестве эталонной меры интегральных (световых) коэффициентов направленного пропускания при поверке фотометров.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 48788-11 |
| Действует | по 16.11.2026 |
| Наименование | Комплекты светофильтров |
| Модель | КС-116 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | e90c45a3-2628-97fb-4ad4-42b264798c52 |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ИКШЮ.305652.001 ТУ (Ю-42.82.502 ТУ) |
| Класс СИ | 37 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ФБУ "Тест-Санкт-Петербург" |
| Адрес центра | 198103, г.С.-Петербург, ул.Курляндская, 1 |
| Руководитель центра | Окрепилов Владимир Валентинович |
| Телефон | (8*812) 251-39-50 |
| Факс | 251-41-08 |
| Информация о сертификате | |
| Срок действия сертификата | 29.12.2016 |
| Номер сертификата | 45129 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 6429 от 29.12.11 п.10 |
Производитель / Заявитель
ОАО "ЛОМО", РОССИЯ, г.С.-Петербург
Россия
194044, ул.Чугунная, 20. Тел.(812) 248-29-15, 248-52-42, факс 542-53-22, 542-18-39, www.lomo.ru, E-mail: sales@lomo.ru
Поверка
| Методика поверки / информация о поверке | 436-046-2011 МП |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 23 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 30.11.2025 |
Поверители
Скачать
|
48788-11: Описание типа
2016-48788-11.pdf
|
Скачать | 83.9 КБ | |
|
48788-11: Методика поверки
2021-mp48788-11.pdf
|
Скачать | 48.8 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Комплекты светофильтров КС-116 (далее комплекты) предназначены для использования в качестве эталонной меры интегральных (световых) коэффициентов направленного пропускания при поверке фотометров.
Описание
Комплект состоит из пяти нейтральных светофильтров с различными интегральными (световыми) коэффициентами направленного пропускания. Светофильтры выполнены в виде плоскопараллельных пластин и закреплены в металлические оправы.
Общий вид комплекта приведен на рисунке 1.

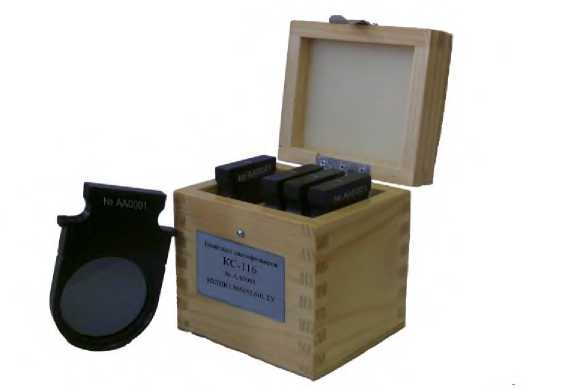

Рисунок 1 - Внешний вид комплекта светофильтров КС-116
Технические характеристики
Номинальные значения интегральных (световых) коэффициентов направленного пропускания светофильтров и допускаемые отклонения от них приведены в табл. 1.
Таблица 1
|
Номер светофильтра |
Номинальные значения интегрального (светового) коэффициента направленного пропускания светофильтров и допускаемые отклонения, % |
|
1 |
90,0 ± 5,0 |
|
2 |
70,0 ± 10,0 |
|
3 |
50,0 ± 10,0 |
|
4 |
20,0 ± 5,0 |
|
5 |
4,0 ± 1,5 |
|
Примечание: Действительные значения интегральных (световых) коэффициентов направленного пропускания для каждого комплекта светофильтров определяются при выпуске из производства. | |
Пределы допускаемой абсолютной погрешности интегральных (световых) ко-
эффициентов направленного пропускания светофильтров, %
Световой диаметр светофильтров, мм, не менее
Габаритные размеры светофильтров в оправе, мм, не более 85x10x60
Габаритные размеры упаковки, мм, не более 100x85x105
Масса светофильтра в оправе, кг, не более
Масса комплекта светофильтров в упаковке, кг, не более
Условия эксплуатации: - температура окружающего воздуха, °С от 15 до 25
- относительная влажность окружающего воздуха при 25 °С, % 60 ± 15
- атмосферное давление, кПа 84,0 - 106,7
Знак утверждения типа
Знак утверждения типа наносится на футляр методом шелкографии и на титульный лист Руководства по эксплуатации - типографским методом.
Комплектность
|
1. |
Светофильтр |
5 шт. |
|
2. |
Футляр |
1 шт. |
|
3. |
Этикетка ИКШЮ.305652.001ЭТ |
1 шт. |
|
4. |
Руководство по эксплуатации ИКШЮ.305652.001 РЭ |
1 экз. |
|
5. |
Методика поверки 436-046-2011 МП |
1 экз. |
Поверка
осуществляется в соответствии с методикой поверки 436-046-2011 МП «Комплекты светофильтров КС-116. Методика поверки», утвержденной ГЦИ СИ ФБУ «Тест-С.-Петербург» 24.10.2011 г.
Перечень основных средств поверки:
- вторичный эталон единиц спектрального коэффициента направленного пропускания по ГОСТ 8.557-2007, ПГ ±0,15 %.
Сведения о методах измерений
Методы измерений приведены в разделе 2 «Комплект светофильтров КС-116. Руководство по эксплуатации».
Нормативные документы
1. ГОСТ 8.557-2007 «ГСИ. Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн 0,2 - 50,0 мкм, диффузного и зеркального отражения в диапазоне длин волн 0,2 - 20,0 мкм».
2. ИКШЮ.305652.001 ТУ (Ю-42.82.502 ТУ) «Комплекты светофильтров КС-116. Технические условия».
3. Методика поверки 436-046-2011 МП «Комплекты светофильтров КС-116», утвержденная ГЦИ СИ ФБУ «Тест-С.-Петербург» 24.10.2011 г.
Рекомендации к применению
- выполнение работ и (или) услуг по обеспечению единства измерений.
