Измеритель силы натяжения тросов SL10T
| Номер в ГРСИ РФ: | 48793-11 |
|---|---|
| Производитель / заявитель: | Завод "Цзиньсянь", Китай |
Для измерения силы натяжения тросов, кабелей и различных проволок.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 48793-11 | ||||||
| Наименование | Измеритель силы натяжения тросов | ||||||
| Модель | SL10T | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 489c4312-f0a3-55de-2363-cee13bd6ad5e | ||||||
| Испытания |
|
||||||
| Год регистрации | 2011 | ||||||
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 28.02 |
| Год регистрации | 2011 |
| Страна-производитель | Китай |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ООО "ТестИнТех" |
| Адрес центра | 123308, г.Москва, ул.Мневники, д.1 |
| Телефон | () |
| Информация о сертификате | |
| Срок действия сертификата | . . |
| Номер сертификата | 45139 |
| Тип сертификата (C - серия/E - партия) | Е |
| Дата протокола | Приказ 6429 от 29.12.11 п.20 |
Производитель / Заявитель
Завод "Цзиньсянь", КИТАЙ
Китай
4F, B63, HaiCheng, Baoan District, ShenZhen
Поверка
| Методика поверки / информация о поверке | МП ТИнТ 16-2011 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 26.04.2026 |
Поверители
Скачать
|
48793-11: Описание типа
2011-48793-11.pdf
|
Скачать | 157.9 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Измеритель силы натяжения тросов модели SL 10T (далее - прибор) предназначен для измерения силы натяжения тросов, кабелей и различных проволок.
Описание
Принцип действия прибора основан на преобразовании упругой деформации элемента силоизмерителя, возникающей под действием приложенной нагрузки от троса, в аналоговый электрический сигнал с выводом значений на табло.
Конструктивно прибор выполнен в металлическом корпусе изогнутой формы. С рабочей стороны прибора расположены силоизмеритель и приспособление для закрепления прибора на тросе.
Приспособление для закрепления прибора на тросе представляет собой комбинацию из двух желобов на краях прибора и зажима с регулятором, прикрепленных к силоизмерите-лю.
На боковой поверхности прибора расположено табло для отображения показаний и панель управления с кнопками выбора функций.
Общий вид измерителя силы натяжения тросов модели SL 10T представлен на рисунке 1.

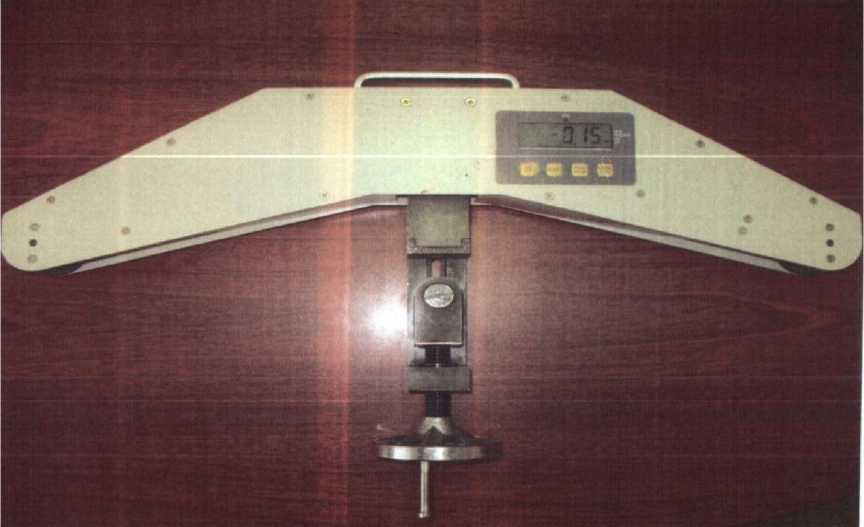

Рисунок 1. Общий вид измерителя силы натяжения тросов модели SL 10T
Технические характеристики
|
Техническая характеристика |
Значение характеристики |
|
Диапазон измерений, кН |
1 - 100 |
|
Относительная погрешность измерений, % |
3 - 6* |
|
Габаритные размеры, мм, не более: длина х ширина х высота |
580 х 58 х 420 |
*- в зависимости от формы и особенностей материала троса
Знак утверждения типа
наносится на боковую поверхность корпуса измерителя силы натяжения тросов модели SL 10T в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
- прибор;
- руководство по эксплуатации (РЭ).
Поверка
осуществляется по документу МП ТИнТ 16-2011 «Измеритель силы натяжения тросов модели SL 10T. Методика поверки», утвержденному ГЦИ СИ ООО «ТестИнТех».
Основное поверочное оборудование:
динамометры 2-го разряда с пределами относительной погрешности не более 0,24% по ГОСТ Р 8.663-09.
Сведения о методах измерений
приведены в руководстве по эксплуатации «Измеритель силы натяжения тросов модели SL 10T».
Нормативные документы
ГОСТ Р 8.663-09 «ГСИ. Государственная поверочная схема для средств измерений силы».
Техническая документация завода «Цзиньсянь», Китай.
Рекомендации к применению
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям (при проведении измерений силы натяжения тросов, кабелей, различных проволок и материалов с высокой нагрузкой в строительстве и других областях, где технические характеристики допускают его применение).
|
|
