Счетчики газа объемные диафрагменные с термокорректором РОСМЕТР ТС (G1,6; G2,5; G4; G6)

ALL-Pribors default picture
Номер в ГРСИ РФ: 48822-11
Категория: Счетчики газа
Производитель / заявитель: ООО "Энергетическая сервисная компания" (ЭСК), г.Ставрополь
Скачать
48822-11: Описание типа СИ Скачать 463.2 КБ
Свидетельство об утверждении типа СИ Открыть ...
Заказать
Поставщик: ООО «ПКФ «Теплогаз-Центр»
Счетчики газа объемные диафрагменные с термокорректором РОСМЕТР ТС (G1,6; G2,5; G4; G6) поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Для измерения прошедшего через них объема газа (природного газа по ГОСТ 5542, сжиженного газа по ГОСТ 20448 и других газов, не агрессивных материалам счетчика) с приведением измеряемого объема газа к нормальным условиям по ГОСТ 2939 в температурном диапазоне -40 ... +60 °С.

Информация по Госреестру

Основные данные
Номер по Госреестру 48822-11
Наименование Счетчики газа объемные диафрагменные с термокорректором
Модель РОСМЕТР ТС (G1,6; G2,5; G4; G6)
Технические условия на выпуск ТУ 4213-001-90935183-2001
Класс СИ 29.01.01.02
Год регистрации 2011
Страна-производитель  Россия
Центр сертификации СИ
Наименование центра ГЦИ СИ ООО КИП "МЦЭ" (до 2010 г. "Тест-ПЭ")
Адрес центра 123424, г.Москва, Волоколамское шоссе, д.88, стр.8
Телефон ()
Информация о сертификате
Срок действия сертификата 29.12.2016
Номер сертификата 45171
Тип сертификата (C - серия/E - партия) С
Дата протокола Приказ 6428 от 29.12.11 п.22
Производитель / Заявитель

ООО "Энергетическая сервисная компания" (ЭСК), г.Ставрополь

 Россия

355035, Михайловское шоссе, д.7, тел. (3652) 28 35 71

Поверка

Методика поверки / информация о поверке ГОСТ 8.324-02
Межповерочный интервал / Периодичность поверки 8 лет
Зарегистрировано поверок 16
Найдено поверителей 6
Успешных поверок (СИ пригодно) 16 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.03.2024

Поверители

Скачать

48822-11: Описание типа СИ Скачать 463.2 КБ
Свидетельство об утверждении типа СИ Открыть ...

Описание типа

Назначение

Счетчики газа объемные диафрагменные с термокорректором РОСМЕТР ТС (Gl,6; G2,5; G4; G6) (далее - счетчики) предназначены для измерения прошедшего через них объема газа (природного газа по ГОСТ 5542, сжиженного газа по ГОСТ 20448 и других газов, не агрессивных материалам счетчика) с приведением измеряемого объема газа к нормальным условиям по ГОСТ 2939 в температурном диапазоне от минус 40 до плюс 60 °C.

Описание

Счетчик состоит из корпуса, измерительного блока камерного типа и механического отсчетного устройства роликового типа и механического термокорректора, объединенных в одном блоке. Измерительный блок разделен на две части. Каждая часть разделена на две полукамеры эластичной мембраной. Механизм распределения потока газа включает в себя клапанное устройство, соединенное с механическим отсчетным устройством.

В зависимости от температуры измеряемого газа механический термокорректор с биметаллической пружиной меняет положение поводка кривошипа и, соответственно, циклический объем счетчика.

В зависимости от направления газа счетчики имеют два исполнения левосторонний и правосторонний.

Конструкция счётчика исключает несанкционированный доступ к вращающимся частям отсчетного устройства. Крепление отсчетного устройства пломбируется на заводе-изготовителе и при периодических поверках. Место установки пломбы - крепление отсчетного устройства.

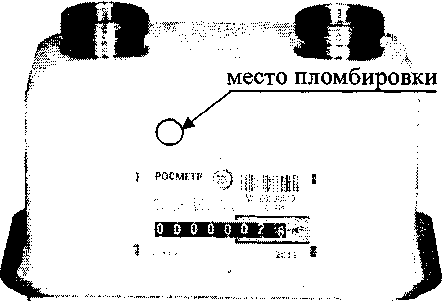

Общий вид счетчика и места пломбировки показаны на фото 1.

Фото 1 - Счетчик газа объемный диафрагменный с термокорректором РОСМЕТР ТС (G1,6;G2,5;G4; G6)

Технические характеристики

Наименование параметра

Счетчик газа объемный диафрагменный с термокорректором РОСМЕТР ТС

Gl,6

G2,5

G4

G6

Максимальный расход Омаке, м3/ч

2,5

4,0

6,0

10,0

Номинальный расход QHOm, м3/ч

1,6

2,5

4,0

6,0

Минимальный расход 0мин, м3/ч

0,016

0,025

0,040

0,060

Пределы допускаемой основной относительной погрешности в диапазоне расходов при температуре 20 °C, %:

ОТ Qmhh ДО 0,1 Qhom

ОТ 0,1 Qhom ДО Омаке

±3,0

±1,5

Диапазон коррекции по температуре, °C

от минус 20 до плюс 40

Дополнительная погрешность, вызванная изменением температуры на 1 °C в диапазонах температур от минус 20 до плюс 40 °C, %

±0,1

Дополнительная погрешность, вызванная изменением температуры на 1 °C в диапазоне температур от минус 40 до минус 20 °C и от 40 до 60 °C, %

±0,45

Потеря давления при QMaKC, Па, не более

200

Циклический объем, дм3

1,2

3,5

Емкость отсчетного устройства, м3

99999,999

Цена деления отсчетного устройства, м3

0,001

Диапазон температуры окружающей среды, °C

от минус 40 до плюс 60

Диапазон температуры измеряемой среды, °C

от минус 40 до плюс 60

Напряжение источника питания, В

от 3,0 до 3,6

Габаритные размеры, мм, не более

220x205x155

350x320 х220

Масса, кг, не более

2,0

4,5

Межцентровое расстояние между штуцерами, мм

110±0,2

250±0,2

Параметры резьбы входного и выходного штуцеров, мм

32

Срок службы, лет, не менее

16

Средняя наработка на отказ, ч, не менее

150000

Знак утверждения типа

Знак утверждения типа наносят на корпус счетчика рядом с местом пломбирования методом фотолитографии или другим способом не ухудшающим качество, на титульном листе в левом верхнем углу руководства по эксплуатации типографским способом.

Комплектно сть

1

Счетчик газа объемный диафрагменный с термокорректором РОСМЕТР ТС (Gl,6; G2,5; G4; G6)

1 шт

2

Защитные колпачки штуцеров

2 шт

3

Защитный колпачок разъема

1 шт

4

Пломба фиксации колпачка разъема

1 шт

5

Паспорт

1 шт

6

Руководство по эксплуатации

1 шт

Поверка

осуществляется по ГОСТ 8.324-2002 «Государственная система обеспечения единства измерений. Счетчики газа. Методика поверки».

Основные средства поверки: установка поверочная 551031М, номер в Госреестре СИ РФ 30963-06, диапазон измерений расхода от 0,016 до 16 м3/ч, пределы допустимой относительной погрешности воспроизведения объема газа в критических соплах от 0,25 до 0,35 %.

Сведения о методах измерений

Методика измерений описана в документе - «Счетчики газа объемные диафрагменные с термокорректором РОСМЕТР ТС (G1,6; G2,5; G4; G6). Руководство по эксплуатации», 4213-001-90935183-2011.РЭ.

Нормативные документы

1 ГОСТ Р 8.618-2006 «ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа».

2 ГОСТ Р 50818-95 «Счетчики газа объемные диафрагменные. Общие технические требования и методы испытаний».

3 Технические условия. «Счетчики газа объемные диафрагменные с термокорректором РОСМЕТР ТС (Gl,6; G2,5; G4; G6)», ТУ 4213-001-90935183-2011.
