Манометры образцовые МО

Назначение

Манометры образцовые, типа МО, предназначены для поверки технических манометров и для точного измерения давления в лабораторных установках.

Описание

Действие прибора основано на использовании зависимости между упругой деформацией чувствительного элемента (одновитковой трубчатой пружины) и внутренним давлением.

Трубчатая пружина одним концом впаяна в держатель, имеющий шестигранную головку под ключ и оканчивающийся ниппелем с резьбой для присоединения к источнику измеряемого давления. Другой конец пружины соединен с секторным передаточным механизмом.

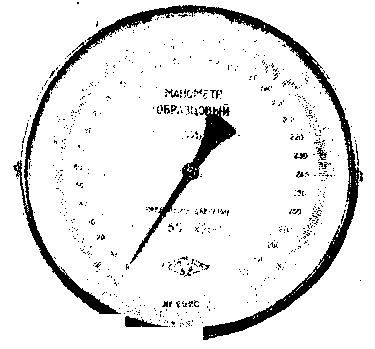

Манометр образцовый, типа МО

Передаточный механизм состоит из поводка, сектора и грибки, на оси которой укреплена стрелка, показывающая па шкале измеряемое давление.

При перемещении свободного конца, пружины под действием избыточного давления поводок, шарнирно соединенный с концом пружины, поворачивает зубчатый сектор, находящийся в зацеплении с трибкой, и вызывает поворот стрелки.

Для уничтожения мертвого хода -служит спиральная пружина, прижимающая зубья сектора и трибки друг к другу.

Кожух прибора металлический, никелированный.

Тип прибора утвержден и допущен к применению в СССР приказом Председателя Комитета по делам мер и измерительных приборов при Совете Министров СССР от 30 марта 1950 г. за № 66 и внесен в Государственный реестр.

Из Выпуска 13 1950 г.

Стр. 2

Госреестр № 490

Манометры образцовые, типа МО

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Верхние пределы измерения: 1; 1,2; 1,6; 2; 2,5; 3; 4; 5; 6; 8; 10; 12; 16; 20- 25- 3040; 50; 60; 80 и 100 кГ см2.                                                                 ’   ’   ’

Класс точности 0,2 или 0,35,

Шкала условная; число делений шкалы—300 с оцифровкой через каждые 10 делений.                                                                                     "

Угол между началом и концом шкалы 300°.

Разность между показаниями прибора при многократных поверках для одних и тех же значений действительного давления не превосходит 0,9 деления для приборов класса 0,2 и 1,2 деления для приборов класса 0,35.

Наружный диаметр корпуса 180 мм.

Вес 1,6 кг.

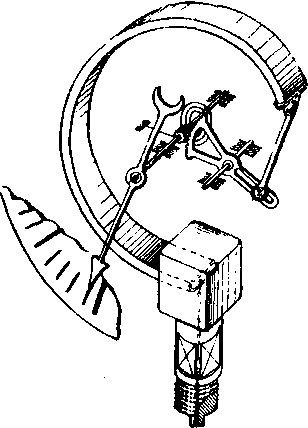

Схема манометра образцового, типа МО

МАРКИРОВКА

На циферблате нанесены;

1) товарный знак завода-изготовителя;

2) наименование прибора;

3) заводский номер;

4) класс точности;

5) предельное давление.

Комплектность

В комплект входят:

1) манометр образцовый, типа МО;

2) футляр;

3) выпускной аттестат;

4) инструкция к пользованию прибором.

Поверка

Государственная поверка манометров образцовых, типа МО, при выпуске из производства и ремонта, а также находящихся в обращении, производится по Инструкции № 36 ЦУМВ                                                     4

Этой же инструкцией следует руководствоваться при ведомственной поверке.
