Преобразователи измерительные цифровые многофункциональные ПЦ6806-03
| Номер в ГРСИ РФ: | 49068-12 |
|---|---|
| Производитель / заявитель: | ООО "НПП Электромеханика", г.Воронеж |
Для измерения активной и реактивной энергии, как в прямом, так и в обратном направлениях, напряжения и силы переменного тока, активной и реактивной мощности по каждой фазе, частоты сети, выполнения функций телемеханики (телеизмерения, телеуправления, телесигнализации).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 49068-12 |
| Действует | по 14.02.2027 |
| Наименование | Преобразователи измерительные цифровые многофункциональные |
| Модель | ПЦ6806-03 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 6dddabe6-20b2-9fc7-d7a8-c6aca3c4a0ad |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ГОСТ 22261-94 |
| Класс СИ | 35.08 |
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Воронежского ЦСМ |
| Адрес центра | 394018, г.Воронеж, ул.Станкевича, 2 |
| Руководитель центра | Гуров Павел Алексеевич |
| Телефон | (8*073*2) 55-06-12 |
| Факс | 52-01-35 |
| Информация о сертификате | |
| Срок действия сертификата | 14.02.2017 |
| Номер сертификата | 45508 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 85 от 14.02.12 п.36 |
Производитель / Заявитель
ООО "НПП Электромеханика", г. Воронеж
Россия
394033, Ленинский пр-т, 160, тел. (4732) 26-25-91, тел./факс (4732) 23-67-51, www.vsi.ru/~em, www.npp-em.ru, E-mail: em@box.vsi.ru, sup@npp-em.ru
Поверка
| Методика поверки / информация о поверке | КС 141.00.00.000МП |
| Межповерочный интервал / Периодичность поверки |
10 лет
|
| Зарегистрировано поверок |
3054
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3054 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
49068-12: Описание типа
2017-49068-12.pdf
|
Скачать | 213.8 КБ | |
|
49068-12: Методика поверки
2024-mp49068-12.pdf
|
Скачать | 274.1 КБ |
Описание типа
Назначение
Преобразователи измерительные цифровые многофункциональные ПЦ6806-03 (далее -ПЦ) предназначены для измерений активной и реактивной энергии, как в прямом, так и в обратном направлениях, напряжения и силы переменного тока, активной и реактивной мощности по каждой фазе, частоты сети, выполнения функций телемеханики (телеизмерения, телеуправления, телесигнализации).
Описание
Преобразователи могут использоваться в составе автоматизированных систем контроля и учета электроэнергии АСКУЭ и других систем сбора и передачи информации или автономно на субъектах электроэнергетики и потребителях электрической энергии.
Принцип действия основан на измерении и преобразовании входных сигналов напряжения и силы переменного тока в цифровой код с помощью аналого-цифрового преобразователя с последующей математической обработкой микроконтроллером. Аналого-цифровой преобразователь осуществляет выборку аналоговых сигналов для ПЦ6806-03 с частотой 1600 отсчетов в секунду, для ПЦ6806-03М - 64 отсчета за период напряжения сети. Согласование уровней осуществляется посредством трансформаторов тока и резистивных делителей напряжения. Время измерения параметров сети для ПЦ6806-03 составляет 160 мс, для ПЦ6806-03М -1 период сети. Усреднение измеренных параметров производится методом скользящего среднего для ПЦ6806-03 за 8 периодов измерений, для ПЦ6806-03М - за 10 периодов измерений.
Измерение частоты сети производится посредством измерения периода напряжения одной из фаз.
По вычисленным значениям активной и реактивной мощности формируются импульсы на телеметрических выходах ПЦ.
Результаты расчетов выводятся на жидкокристаллический индикатор, сохраняются в памяти и передаются по гальванически изолированным интерфейсам связи RS-485. Микроконтроллер выполняет анализ состояния входов телесигнализации и управляет выходами телеуправления. По быстродействию ПЦ соответствует группе 1, по достоверности - категории 1 по ГОСТ 26.205-88.
Питание ПЦ осуществляется от измерительных цепей напряжения и/или от отдельного источника напряжения.
ПЦ выпускаются в исполнениях, приведенных в таблице 1.
Таблица 1 - Исполнения ПЦ
|
Обозначение исполнений |
Количество фаз |
Номинальные значения входных сигналов |
Мощность |
Постоянная ПЦ, имп./(кВт-ч), (имп./(квар^ч) |
Схема подключения | ||
|
Ток, А |
Напряжение, В |
Активная, Вт |
Реактивная, вар | ||||
|
ПЦ6806- 03(М)/1Х |
3 |
1 |
57,7 |
57,7 |
57,7 |
40000 |
Четырёхпроводная линия (звезда) |
|
ПЦ6806- 03(М)/2Х |
2 |
1 |
100 |
100 |
100 |
40000 |
Трёхпроводная линия |
|
ПЦ6806- 03(М)/3Х |
3 |
5 |
57,7 |
288,5 |
288,5 |
10000 |
Четырёхпроводная линия (звезда) |
|
ПЦ6806-03(М)/4Х |
2 |
5 |
100 |
500 |
500 |
10000 |
Трёхпроводная линия |
|
ПЦ6806-03(М)/5Х |
3 |
5 |
220 |
1100 |
1100 |
10000 |
Четырёхпроводная линия (звезда) |
Примечание - Максимальное значение тока 1макс равно 1,5 номинального, максимальное значение напряжения имакс равно 1,2 номинального.
Структура условного обозначения ПЦ приведена на рисунке 1.
П Ц 6 8 0 6-0 3/X X
Вид питания:
1 - ~ 8 0 ... 2 6 0 В ; — 1 0 0 ... 3 00 В
2 - универсальное питание
-------И сполнение (см. таблицу 1) --------М одификация ПЦ6806- 03; - ОЗМ
Рисунок 1 - Структура условного обозначения ПЦ
Примечание - При универсальном питании ПЦ6806-03 работает при наличии напряжения в измерительных цепях, и/или на входе питания.
Общие функции:
- измерение силы тока, фазного напряжения по каждой фазе сети и линейных напряжений; активной и реактивной мощности по каждой фазе сети;
- вычисление напряжения переменного тока нулевой последовательности, силы переменного тока нулевой последовательности;
- накопление (подсчет) активной и реактивной энергии как в прямом, так и в обратном направлениях;
- измерение частоты сети;
- функции телеуправления и телесигнализации;
- включение выходов телеуправления в случае выхода измеряемых параметров за установленные пределы, при появлении сигнала на входах телесигнализации или по команде с верхнего уровня;
- индикация измеренных и вычисленных параметров на встроенном цифровом индикаторе;
- передача результатов измерений по гальванически изолированным интерфейсам связи RS-485;
- подсчет количества импульсов, поступивших на входы телесигнализации ТС1 и ТС2.
ПЦ6806-03М выполняют дополнительно к общим следующие функции:
- отсчет и индикацию текущего времени;
- присвоение метки времени измерениям параметров сети;
- автоматический функции);
- архивирование и журнал событий).
Внешний вид на рисунке 2.
переход на летнее/зимнее время (с возможностью отключения данной
событий с метками времени (журнал профилей, журнал вкл/выкл

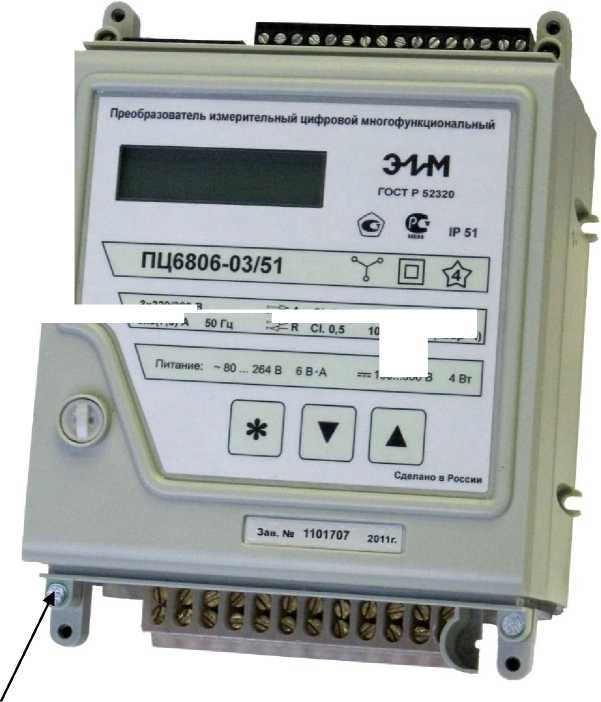

ПЦ с обозначением места нанесения знака поверки представлен
Место нанесения
знака поверки
Рисунок 2 - Внешний вид ПЦ с обозначением места нанесения знака поверки
3x220/380 В
3x5(7.51 А
^!‘°’2S 10000 ““МкВт, ч) имп.Цквар ч|
100...300 в
Пломбирование преобразователей измерительных цифровых многофункциональных ПЦ6806-03 не предусмотрено.
Программное обеспечение
ПЦ поддерживает следующие протоколы обмена данными:
- по ГОСТ Р МЭК-870-5-1-95 (формат FT3);
- Modbus RTU.
Описания протоколов обмена данными находятся на компакт-диске, входящем в комплект поставки ПЦ, и на сайте предприятия-изготовителя www.npp-em.ru.
Во время эксплуатации ПЦ возможно переключение с одного протокола обмена на другой.
Для проверки работоспособности и конфигурации ПЦ могут быть использованы ПО «Extrasensor» и ПО «EMDeviceCenter», входящие в комплект поставки.
ПО «Extrasensor» и ПО «EMDeviceCenter» представляют собой сервисные программы, которые принимают и отображают измеренные данные, реализованные в виде файлов операционной системы. ПО «Extrasensor» использует протокол обмена данными стандарта МЭК-870-5-1-95 формата FT3, ПО «EMDeviceCenter» использует протокол обмена данными Modbus RTU.
Для конфигурирования и опроса ПЦ возможно применение другого ПО, разработанного согласно описаниям поддерживаемых протоколов обмена данными.
Метрологические характеристики ПЦ, указанные в таблицах 3-12, приведены с учетом влияния программного обеспечения.
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014. Конструкция преобразователей исключает возможность несанкционированного влияния на ПО преобразователей и измерительную информацию.
Идентификационные данные ПО отражены в таблице 2.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Исполнение ПЦ 6806-03 |
Исполнение ПЦ 6806-03М | |
|
Идентификационное наименование ПО |
6806-06 |
6806-05 |
|
Номер версии (идентификационный номер ПО) |
- |
- |
|
Цифровой идентификатор ПО |
Е1С04621 |
26C1D33D |
|
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Суммирование байтов | |
Технические характеристики
Метрологические характеристики ПЦ указаны в таблицах 3-12.
Таблица 3 - Метрологические характеристики ПЦ при измерении тока, фазного и линейного напряжения, активной и реактивной мощности, время внутренних часов и частоты сети
|
Наименование параметра |
Для ПЦ класса точности 0,2S |
Для ПЦ класса точности 0,5S | |
|
Пределы допускаемой основной относительной погрешности, % | |||
|
Ток, А | |||
|
0,01 Ihom - 0,05 1ном |
±2,0 |
±2,0 | |
|
0,05 1ном - 1макс |
±0,2 |
±0,5 | |
|
Фазное напряжение, В | |||
|
0,05 Uhom - 0,20 Uhom |
±0,5 |
±1,0 | |
|
0,20 Uhom - имакс |
±0,2 |
±0,5 | |
|
Линейное напряжение, В | |||
|
0,05 Uhom - 0,20 Uhom |
±0,5 |
±1,0 | |
|
0,20 Uhom - Имакс |
±0,2 |
±0,5 | |
|
Мощность активная, Вт | |||
|
0,20 Ihom - 1макс, 0,80 Uhom - Цмакс |
cos9=1 |
±0,2 |
±0,5 |
|
0,01 Ihom - 0,20 Ihom, 0,80 Uhom - Имакс |
±2,0 |
±2,0 | |
Продолжение таблицы 3
|
Наименование параметра |
Для ПЦ класса точности 0,2S |
Для ПЦ класса точности 0,5S | ||
|
Пределы допускаемой основной относительной погрешности, % | ||||
|
Мощность реактивная, вар | ||||
|
0,20 Хном - 1макс, 0,80ином - имакс |
sin9=1 |
±0,5 |
±0,5 | |
|
0,01 1ном — 0,20 1ном, 0,80 ином - имакс |
±2,0 |
±2,0 | ||
|
Пределы допускаемой основной приведенной погрешности, % от диапазона | ||||
|
Мощность активная, Вт | ||||
|
0,01 1ном - 1макс 0,05 ином— имакс |
-1> cos9<1 |
±0,2 |
±0,5 | |
|
Мощность реактивная, вар | ||||
|
0,01 1ном - 1макс 0,05 ином— имакс |
-1>sin9 <1 |
±0,5 |
±0,5 | |
|
Пределы допускаемой абсолютной погрешности | ||||
|
Время внутренних часов (для ПЦ6806-03М), с/сутки |
±0,5 | |||
|
Частота сети, Гц |
±0,01 | |||
|
Примечание - Фазное напряжение измеряют только исполнения ПЦ6806-03(М)/1Х, ПЦ6806-03(М)/3Х, ПЦ6806-03(М)/5Х. Диапазон измерения частоты должен быть от 45,00 до 55,00 Гц при входном сигнале напряжения в диапазоне от 0,5 до имакс. Диапазон изменения коэффициента мощности cosф ( sinф ) от минус 1 до плюс 1. | ||||
Таблица 4 - Метрологические характеристики ПЦ при измерении силы тока, фазного и линейного напряжений
|
Наименование параметра |
Температурный коэффициент, %/К | |
|
Для ПЦ класса точности 0,2S |
Для ПЦ класса точности 0,5S | |
|
"ок, А | ||
|
0,01 Хном - Хмакс |
0,01 |
0,03 |
|
Фазное и линейное напряжения, В | ||
|
0,05 Uhom - имакс |
0,01 |
0,03 |
Таблица 5 - Метрологические характеристики ПЦ при измерении активной мощности
|
Значение тока |
Коэффициент мощности |
Температурный коэффициент, %/К | |
|
Класс точности 0,2S |
Класс точности 0,5S | ||
|
0,05 1ном < I < Imax |
1 |
0,01 |
0,03 |
|
0,01 1ном < I < Imax |
0,5 (при индуктивной нагрузке) |
0,02 |
0,05 |
Таблица 6 - Метрологические характеристики ПЦ при измерении реактивной мощности
|
Значение тока |
Коэффициент sinф (при индуктивной или емкостной нагрузке) |
Температурный коэффициент, %/К | |
|
Класс точности 0,5 |
Класс точности 1,0 | ||
|
0,05 Ihom < I < Imax |
1,0 |
0,03 |
0,05 |
|
0,01 Ihom < I < Imax |
0,5 |
0,05 |
0,07 |
Класс точности по активной энергии ГОСТ Р 52323-2005 Класс точности по реактивной энергии
0,2S; 0,5S
0,5;
1,0
0,001 1ном
0,002 1ном
- ТУ 4228-016-25744948-2011
- ГОСТ Р 52425-2005
_
Порог чувствительности
- при регистрации активной энергии;
- при регистрации реактивной энергии
Значения, установленные в таблицах 7 и 8, действительны для каждого направления измерения энергии.
Таблица 7 - Метрологические характеристики ПЦ при измерении активной энергии при симметричной нагрузке
|
Значение тока |
Коэффициент мощности |
Пределы допускаемой основной относительной погрешности, % | |
|
Класс точности 0,2S |
Класс точности 0,5S | ||
|
0,01 IHOM < I < 0,05 IHOM |
1,0 |
±0,4 |
±1,0 |
|
0,05 Ihom < I < W |
1,0 |
±0,2 |
±0,5 |
|
0,02 Ihom < I < 0,1 Ihom |
0,5 (при индуктивной нагрузке) 0,8 (при емкостной нагрузке) |
±0,5 |
±1,0 |
|
0,1 IHOM < I < Хмакс |
0,5 (при индуктивной нагрузке) 0,8 (при емкостной нагрузке) |
±0,3 |
±0,6 |
Таблица 8 - Метрологические характеристики для многофазных ПЦ с однофазной нагрузкой при симметрии многофазных напряжений, приложенных к цепям напряжения
|
Значение тока |
Коэффициент мощности |
Пределы допускаемой основной относительной погрешности, % | |
|
Класс точности 0,2S |
Класс точности 0,5S | ||
|
0,05 IHOM — I — IMaKC |
1 |
±0,3 |
±0,6 |
|
0,1 1ном — I — IMaKC |
0,5 (при индуктивной нагрузке) |
±0,4 |
±1,0 |
Разность между значением погрешности при однофазной нагрузке ПЦ и значением погрешности при симметричной многофазной нагрузке при номинальном токе и коэффициенте мощности, равном единице, не превышает 0,4 и 1,0 % для счетчиков классов точности 0,2S и 0,5S соответственно.
Таблица 9 - Метрологические характеристики при измерении реактивной энергии
|
Значение тока |
Коэффициент sin ф |
Пределы допускаемой основной относительной погрешности, % | |
|
Класс точности 0,5 |
Класс точности 1,0 | ||
|
0,02 1ном — I < 0,05 1ном |
1 (при индуктивной нагрузке) |
±1,0 |
±1,5 |
|
0,05 Ihom — I — Iмaкс |
1 (при индуктивной нагрузке) |
±0,5 |
±1,0 |
|
0,05 IHOM — I < 0,10 IHOM |
0,5 (при индуктивной нагрузке) |
±1,0 |
±1,5 |
|
0,10 IHOM — I — Iмaкс |
0,5 (при индуктивной нагрузке) |
±0,6 |
±1,0 |
|
0,10 Ihom — I — Iмaкс |
0,25 (при емкостной нагрузке) |
±1,0 |
±1,5 |
Таблица 10 - Метрологические характеристики при измерении реактивной энергии для многофазных ПЦ с однофазной нагрузкой при симметрии многофазных напряжений, приложенных к цепям напряжения_________________________________________________________________
|
Значение тока |
Коэффициент sinф (при индуктивной или емкостной нагрузке) |
Пределы допускаемой основной относительной погрешности, % | |
|
Класс точности 0,5 |
Класс точности 1,0 | ||
|
0,05 Ihom — I — Iмaкс |
1 |
±0,6 |
±1,5 |
|
0,1 IHOM — I — Iмaкс |
0,5 |
±1,0 |
±1,5 |
Разность между значением погрешности при однофазной нагрузке ПЦ и значением погрешности при симметричной многофазной нагрузке при номинальном токе и коэффициенте мощности, равном единице, не превышает 1 и 2,5 % для счетчиков классов точности 0,5 и 1 соответственно.
Таблица 11 - Метрологические характеристики при измерении активной энергии, вызванные
изменением влияющих величин по отношению к нормальным условиям
|
Влияющая величина |
Значение тока (симметричная нагрузка) |
Коэффициент мощности |
Класс точности | |
|
0,2S |
0,5S | |||
|
1. Изменение температуры окружающего воздуха |
0,05 1ном < I < 1макс |
1,0 |
Средний температурный коэффициент, %/К | |
|
0,01 |
0,03 | |||
|
0,10 1ном < I < 1макс |
0,5 (при индуктивной нагрузке) |
0,02 |
0,05 | |
|
2. Изменение напряжения измерительной цепи в пределах ±10 % 1) |
0,05 IHOM < I < Хмакс |
1,0 |
Пределы дополнительной погрешности, % | |
|
0,10 |
0,20 | |||
|
0,10 IHOM < I < Хмакс |
0,5 (при индуктивной нагрузке) |
0,20 |
0,40 | |
|
3. Изменение частоты в пределах ±2 % |
0,05 IHOM < I < Хмакс |
1,0 |
0,10 |
0,20 |
|
0,10 1ном < I < Хмакс |
0,5 (при индуктивной нагрузке) | |||
|
4. Обратный порядок следования фаз |
0,1 Ihom |
1,0 |
0,05 |
0,10 |
|
5. Несимметрия напряжения |
IHOM |
0,50 |
1,00 | |
|
6. Вспомогательное напряжение ±15 % от номинального |
0,01 Ihom |
0,05 |
0,10 | |
|
7. Гармоники в цепях тока и напряжения |
0,50 Imax |
0,40 |
0,50 | |
|
8. Субгармоники в цепи переменного тока |
0,50 IHOM |
0,60 |
1,50 | |
Продолжение таблицы 11
|
1 |
2 |
3 |
4 |
5 |
|
9. Постоянная магнитная индукция внешнего происхождения |
^ом |
1,0 |
2,00 | |
|
10. Магнитная индукция внешнего происхождения 0,5 мТл 2) |
0,50 |
1,00 | ||
|
11. Радиочастотные электромагнитные поля |
1,00 |
2,00 | ||
|
12. Кондуктивные помехи, наводимые радиочастотными полями | ||||
|
13. Наносекундные импульсные помехи | ||||
|
14. Устойчивость к колебательным затухающим помехам | ||||
Таблица 12 - Метрологические характеристики при измерении реактивной энергии, вызванные
изменением влияющих величин по отношению к нормальным условиям
|
Влияющая величина |
Значение тока (симметричная нагрузка) |
Коэффициент sin ф (при индуктивной или емкостной нагрузке) |
Класс точности | |
|
0,5 |
1,0 | |||
|
1. Изменение температуры окружающего воздуха |
0,05 1ном < I < 1макс |
1,0 |
Средний температурный коэффициент, %/К | |
|
0,03 |
0,05 | |||
|
0,10 1ном < I < 1макс |
0,5 |
0,05 |
0,07 | |
|
2. Изменение напряжения измерительной цепи в пределах ±10 % 1) |
0,02 Хном < I < Хмакс |
1,0 |
Пределы дополнительной погрешности, % | |
|
0,4 |
0,7 | |||
|
0,05 Хном < I < Хмакс |
0,5 |
0,5 |
1,0 | |
|
Влияющая величина |
Значение тока (симметричная нагрузка) |
Коэффициент sin ф (при индуктивной или емкостной нагрузке) |
Класс точности | |
|
0,5 |
1,0 | |||
|
3. Изменение частоты в пределах ±2 % |
0,02 Хном — I — Хмакс |
1 |
0,8 |
1,5 |
|
0,05 1ном — I — Хмакс |
0,5 |
0,8 |
1,5 | |
|
4. Постоянная магнитная индукция внешнего происхождения |
Хном |
1 |
2,0 |
2,0 |
|
5. Магнитная индукция внешнего происхождения 0,5 мТл 2) |
Хном |
1 |
1,0 |
2,0 |
|
6. Радиочастотные электромагнитные поля |
Хном |
1 |
2,0 |
2,0 |
|
7. Кондуктивные помехи, наводимые радиочастотными полями |
Хном |
1 |
2,0 |
2,0 |
|
8. Наносекундные импульсные помехи |
Хном |
1 |
2,0 |
4,0 |
|
9. Устойчивость к колебательным затухающим помехам |
Хном |
1 |
2,0 |
2,0 |
Основные технические характеристики указаны в таблице 13.
Таблица 13 - Основные технические характеристики
|
Наименование характеристик |
Значения |
|
Нормальные условия применения: -температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +21 до +25 от 45 до 75 от 86,0 до 106,7 |
|
Рабочие условия применения -температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от -30 до +55 до 90 от 60,0 до 106,7 |
|
Наименование характеристик |
Значения |
|
Параметры электрического питания: - от цепи питания (напряжение переменного тока), В - частота, Гц |
от 80 до 264 от 49 до 51 |
|
- от цепи питания (напряжение постоянного тока), В |
от 100 до 300 |
|
- от измерительной цепи, В |
от 0,8 до 1,2Uhom |
|
Скорость передачи данных по интерфейсу связи RS-485, бит/с |
1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 |
|
Полная потребляемая мощность ПЦ, В •А, не более Вт, не более |
6 4 |
|
Параметры выхода канала телеуправления - ток, мА - напряжение, В |
0-120 ~ 0-264 0-380 |
|
Г абаритные размеры, мм, не более - высота - ширина - длина |
92 120 157 |
|
Масса, кг, не более |
1,2 |
|
Степень защиты ПЦ по ГОСТ 14254-96 |
IP 51 |
|
Средняя наработка на отказ, ч, не менее |
100000 |
|
Средний срок службы, лет |
30 |
Знак утверждения типа
наносится на маркировочную табличку передней панели ПЦ методом трафаретной печати, на титульные листы эксплуатационных документов - типографским способом.
Комплектность
Таблица 14 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
Примечание |
|
ПЦ |
КС 141.00.00.000СБ |
1 шт. | |
|
Элемент питания литиевый, напряжение 3 В |
Установлен внутри ПЦ 6806-03М | ||
|
Паспорт |
КС 141.00.00.000ПС |
1 экз. | |
|
Руководство по эксплуатации |
КС 141.00.00.000РЭ |
1 компактдиск |
1) На партию, но не менее 1 экз. на 10 ПЦ в один адрес; 2) Документы представлены на сайте ООО «НПП Электромеханика» www.npp-em.ru |
|
Методика поверки |
КС 141.00.00.000МП | ||
|
Описания протоколов обмена данными | |||
|
Программное обеспечение | |||
|
Инструкции по работе с программным обеспечением |
Поверка
осуществляется по документу КС 141.00.00.000МП «Преобразователи измерительные цифровые многофункциональные ПЦ6806-03. Методика поверки».
Основные средства поверки:
прибор электроизмерительный эталонный многофункциональный Энергомонитор-
3.1К-02, регистрационный номер в Федеральном информационном фонде № 35427-07;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых ПЦ с требуемой точностью.
Знак поверки наносится в соответствии с рисунком 2.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии;
ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22.Статические счетчики активной энергии классов точности 0,2 S и 0,5 S;
ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23.Статические счетчики реактивной энергии;
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
Смотрите также
