Спектрометры атомно-абсорбционные КВАНТ.Z
| Номер в ГРСИ РФ: | 49077-12 |
|---|---|
| Категория: | Спектрометры |
| Производитель / заявитель: | ООО "Кортэк", г.Москва |
Для проведения количественного элементного анализа жидких проб различного происхождения и состава: в питьевой и природной воде, в промышленных сточных водах, в растворах-минерализатах, полученных после соответствующей обработки твердых и газообразных проб.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 49077-12 |
| Действует | по 09.02.2027 |
| Наименование | Спектрометры атомно-абсорбционные |
| Модель | КВАНТ.Z |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | f723fa33-5d01-7271-2c75-7fe11ee10728 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4434-084-29903757-2011 (ГКНЖ.84.00.000 ТУ) |
| Класс СИ | 31.01 |
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИОФИ |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Иванов Вячеслав Семенович |
| Телефон | (8*095) 437-56-33 |
| Факс | 437-31-47 |
| Информация о сертификате | |
| Срок действия сертификата | 14.02.2017 |
| Номер сертификата | 45518 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 85 от 14.02.12 п.46 |
Производитель / Заявитель
Общество с ограниченной ответственностью "КОРТЭК" (ООО "КОРТЭК"), г. Москва; Общество с ограниченной ответственностью «Техноквант» (ООО «Техноквант»), г. Москва; ФГУП "ВНИИ оптико-физических измерений" (ВНИИОФИ), г.Москва (срок свидетельства: 14.02.2017)
Россия
119361, ул.Озерная, 46, тел. (495). 437-33-66, факс 437-29-77, E-mail: office@cortec.ru
Поверка
| Методика поверки / информация о поверке | ГКНЖ 84.00.000 МП |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
1370
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1363 (99%) |
| Неуспешных поверок (СИ непригодно) | 7 (1 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
49077-12: Описание типа
2022-49077-12-1.pdf
|
Скачать | 140.1 КБ | |
|
49077-12: Методика поверки
2022-mp49077-12-1.pdf
|
Скачать | 5.7 MБ |
Описание типа
Назначение
Спектрометры атомно-абсорбционные «KBAHT.Z» (далее по тексту-спектрометры) предназначены для проведения количественного элементного анализа жидких проб различного происхождения и состава: питьевой и природной вод, промышленных сточных вод, растворов-минерализатов, полученных после соответствующей обработки твердых и газообразных проб.
Описание
Принцип действия спектрометров основан на методе электротермической атомноабсорбционной (АА) спектрометрии. Анализируемая проба испаряется в графитовой трубчатой печи, нагреваемой электрическим током. Свободные атомы определяемого элемента поглощают резонансное излучение, максимальное поглощение происходит на аналитической резонансной спектральной линии, которая обычно используется для АА измерений. Графитовая печь располагается в продольном переменном магнитном поле. При расщеплении линий поглощения (эффект Зеемана) имеет место избирательная модуляция коэффициента атомного поглощения. Атомная абсорбционность однозначно определяется только концентрацией определяемого элемента в анализируемом растворе и не зависит от спектральных помех (неселективного поглощения). Концентрация элемента определяется по градуировочной зависимости.
Конструктивно спектрометры выполнены в виде настольного моноблока, включающего в себя следующие основные узлы:
- шестиламповую турель, предназначенную для размещения ламп с полым катодом (ЛПК), автоматического выбора и юстировки рабочей лампы;
- двухлинзовую оптическую схему, фокусирующую излучение резонансного источника в графитовой печи и на входной щели монохроматора;
- монохроматор, выделяющий аналитическую резонансную линию;
- фотопреобазователь светового потока в электрические сигналы;
- продольно нагреваемую графитовую печь, располагаемую в воздушном зазоре электромагнита переменного тока;
- автоматический дозатор, предназначенный для дозирования проб в графитовую печь;
- электронную систему управления спектрометрами, аналого-цифрового преобразования аналитических сигналов и взаимодействия с внешним компьютером через последовательный интерфейс.
Управление спектрометра осуществляется с помощью ПК.

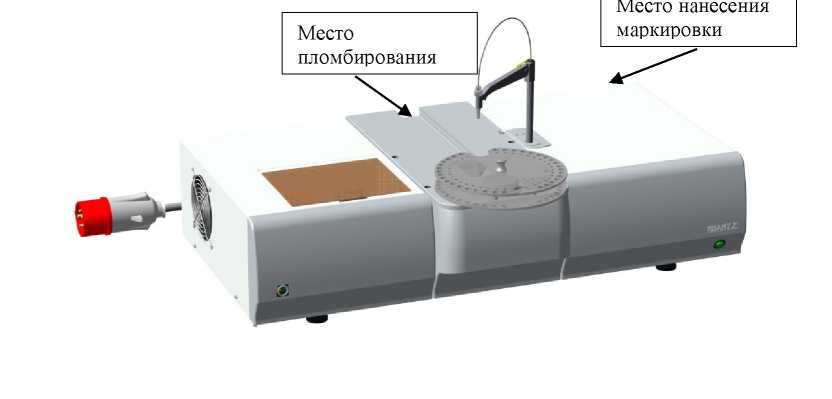

Общий вид спектрометров представлен на рисунке 1.
Нанесение знака поверки не предусмотрено.
Серийный номер вписывается вручную на наклейку, расположенную на задней панели спектрометра.
Схема пломбирования и маркировки представлены на рисунке 1.
Место нанесения маркировки
Место пломбирования
Рисунок 1 - Общий вид спектрометров
Программное обеспечение
Спектрометры оснащены автономным программным обеспечением (далее по тексту -ПО), которое управляет работой прибора и собирает, отображает, обрабатывает и хранит полученные данные. Все ПО является метрологически значимым и выполняет следующие функции:
- сбор и обработка данных, поступающих с детектора масс-спектрометра;
- обсчет результатов измерений;
- сохранение результатов измерений на жестком диске персонального компьютера;
- управление процедурой измерений;
- создание отсчетов по результатам измерений.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1- Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
kvantZ.exe |
|
Номер версии (идентификационный номер) ПО |
не ниже 3.0.0 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Спектральный диапазон, нм |
от 185 до 1100 |
|
Предел обнаружения, пг (мкг/дм3): - медь, свинец - мышьяк - ртуть - марганец - никель |
1 (0,1 при аликвоте 10 мм3) 1,5 (0,15 при аликвоте 10 мм3) 50 (0,005 при аликвоте 10 см3) 0,2 (0,02 при аликвоте 10 мм3) 2 (0,2 при аликвоте 10 мм3) |
|
Предел допускаемого относительного среднего квадратического отклонения выходного сигнала спектрометра при выпуске из производства при вводе контрольного раствора, %, содержащего: мышьяка 10 мкг/дм3 при аликвоте 10 мм3 свинца 10 мкг/дм3 при аликвоте 10 мм3 меди 10 мкг/дм3 при аликвоте 10 мм3 ртути 0,4 мкг/дм3 при аликвоте 10 см3 никеля 50 мкг/дм3 при аликвоте 10 мм3 марганца 1 мкг/дм3 при аликвоте 10 мм3 |
5 4 4 5 4 4 |
|
Следующие элементы могут определяться на спектрометре при наличии соответствующих спектральных ламп: алюминий, барий, бериллий, бор, ванадий, висмут, гадолиний, галлий, германий, диспрозий, европий, железо, золото, индий, иридий, иттербий, иттрий, кадмий, калий, кальций, кобальт, кремний, лантан, литий, магний, марганец, медь, молибден, мышьяк, натрий, никель, олово, осмий, палладий, платина, родий, ртуть, рубидий, рутений, самарий, свинец, селен, серебро, стронций, сурьма, таллий, тербий, теллур, титан, фосфор, хром, цезий, цинк, эрбий | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более |
890 х 455 х 210 |
|
Масса, кг, не более |
70 |
|
Средняя наработка на отказ, ч |
5000 |
|
Средняя потребляемая мощность на атомизации и очистке, кВ^А, не более |
8 |
|
Электропитание от сети трехфазного переменного тока: - напряжением, В - частотой, Г ц |
380 ± 38/220 ± 22 50 ± 1 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа |
20 ± 5 80 100 ± 15 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на заднюю панель корпуса спектрометра в виде наклейки.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Спектрометр атомно-абсорбционный «KBAHT.Z» |
ГКНЖ.84.000.000 |
1 шт. |
|
Исполняемая программа «Квант./» |
ГКНЖ.84.000.000 ПРО-01 |
1 шт. |
|
Комплект ЗИП |
ГКНЖ.84.002.000 |
1 шт. |
|
Комплект монтажных частей |
ГКНЖ.84.001.000 |
1 шт. |
|
Ящик приборный |
ГКНЖ.84.250.000 |
1 шт. |
|
Ящик ЗИП |
ГКНЖ.84.260.000-2 |
1 шт. |
|
Руководство по эксплуатации |
ГКНЖ.84.000.000 РЭ |
1 экз. |
|
Руководство по установке |
ГКНЖ.84.000.000 ИМ |
1 экз. |
|
Формуляр |
ГКНЖ.84.000.000 ФО |
1 экз. |
|
Примечание - По требованию заказчика дополнительно может быть поставлен генератор ртутно-гидридный | ||
Сведения о методах измерений
приведены в эксплуатационном документе ГКНЖ.84.000.000 РЭ «Спектрометр атомноабсорбционный «KBAHT.Z». Руководство по эксплуатации» п.3 «Работа на спектрометре».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 30.12.2019 г. № 3455 Государственная поверочная схема для средств измерений массовой (молярной) доли и массовой (молярной) концентрации компонентов, а также флуоресценции в жидких и твердых веществах и материалах на основе спектральных методов.
Технические условия ТУ 4434-084-29903757-2011 (ГКНЖ.84.00.000 ТУ)
