Комплекты эталонных мер КСО-ВК
| Номер в ГРСИ РФ: | 49180-12 |
|---|---|
| Производитель / заявитель: | ООО "НВП "Кропус", г.Ногинск |
Комплекты эталонных мер КСО-ВК предназначены для настройки, проверки чувствительности и поверки вихретоковых дефектоскопов при использовании накладных дифференциальных вихретоковых преобразователей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 49180-12 |
| Действует | по 03.02.2027 |
| Наименование | Комплекты эталонных мер |
| Модель | КСО-ВК |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 66f7f213-1aa8-d5fd-dd92-6e8a01f24df2 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 27.01 |
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИОФИ |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Иванов Вячеслав Семенович |
| Телефон | (8*095) 437-56-33 |
| Факс | 437-31-47 |
| Информация о сертификате | |
| Срок действия сертификата | 02.03.2017 |
| Номер сертификата | 45655 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 120 от 02.03.12 п.08 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Научно-внедренческое предприятие "КРОПУС" (ООО "НВП "КРОПУС"), Московская область, г. Ногинск
Россия
142400, Московская обл., ул.200-летия города, д.2, а/я 47 (142400, Московская обл., ул.Малобуньковская, д.22. 142400, Московская обл., а/я 47, ул.Совнархозная, 3) Тел./факс (496) 515-50-56, 515-83-89 www.kropus.ru, E-mail: sales@kropus.ru
Поверка
| Методика поверки / информация о поверке | КСО-ВК.00.00.00 МП |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 927 (100%) |
| Неуспешных поверок (СИ непригодно) | 1 (0 %) |
| Актуальность информации | 03.12.2025 |
Поверители
Скачать
|
49180-12: Описание типа
2024-49180-12.pdf
|
Скачать | 266.3 КБ | |
|
49180-12: Методика поверки
2022-mp49180-12.pdf
|
Скачать | 58.1 КБ |
Описание типа
Назначение
Комплекты эталонных мер КСО-ВК предназначены для настройки, проверки чувствительности и поверки вихретоковых дефектоскопов при использовании накладных дифференциальных вихретоковых преобразователей.
Описание
Комплекты эталонных мер КСО-ВК, воспроизводят дефекты нарушения сплошности материала типа поверхностных трещин.
Комплекты КСО-ВК могут применяться при частотном методе вихретокового неразрушающего контроля, основанного на анализе и (или) синтезе сигналов вихретокового преобразователя, обусловленных взаимодействием электромагнитного поля различной частоты с объектом контроля.
Меры, входящие в состав комплекта, представляют собой изделия, изготовленные из Ст. 20 и алюминиевого сплава Д16 в виде прямоугольных пластин толщиной 5 мм.
На рабочей поверхности с равным интервалом методом электроэрозии или фрезеровкой нанесены три паза шириной 0,2 мм и глубиной 0,2, 0,5 и 1,0 мм - искусственные дефекты (ИД), имитирующие поверхностные трещины.
Каждая мера имеет следующую маркировку: наименование, заводской номер и глубина каждого паза.

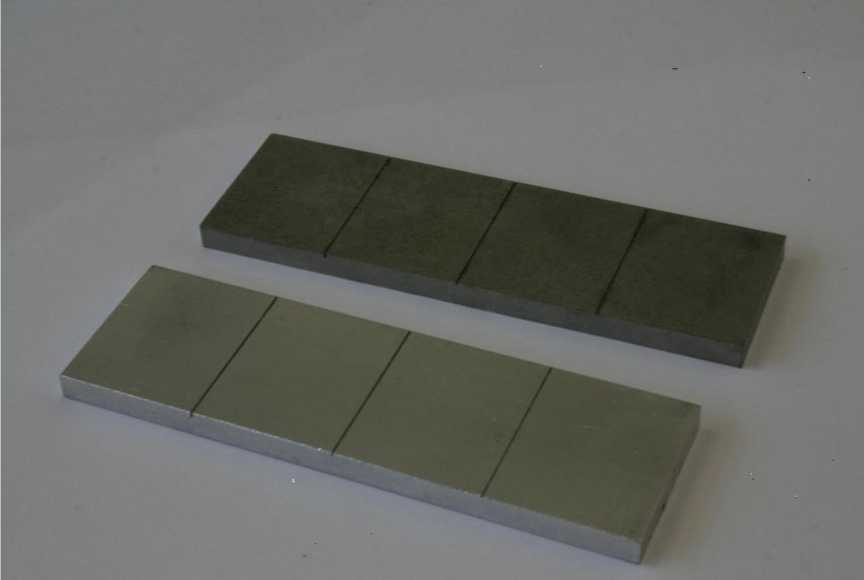

На рисунке 1 представлена фотография общего вида мер.
Рисунок 1 - Общий вид
Технические характеристики
Таблица 1
|
Обозначение меры |
Геометричес искусственн ме |
кие размеры ых дефектов ры |
Пределы допускаемого значения отклонения геометрических размеров искусственных дефектов меры, мм |
Пределы доверительной границы погрешности измерения геометрических размеров искусственных дефектов меры, мм |
|
Глубина, мм |
Ширина, мм | |||
|
ВСО-1 |
0,2 |
0,2 |
± 0,05 |
± 0,025 |
|
0,5 | ||||
|
1,0 | ||||
|
ВСО-2 |
0,2 |
0,2 |
± 0,05 |
± 0,025 |
|
0,5 | ||||
|
1,0 |
Таблица 2
|
Наименование параметра |
Значение параметра |
|
Материал* ВСО-1 ВСО-2 |
Сталь марки Ст. 20 Алюминиевый сплав Д16 |
|
Шероховатость рабочей поверхности, не более, мкм |
Ra2,5 |
|
Габаритные размеры, длинахширинахвысота не более, мм |
100х30х5 |
|
Отклонение номинального значения габаритных размеров, мм Длина Ширина Высота |
-0,8 -0,5 -0,3 |
|
Масса комплекта, кг, не более |
0,5 |
|
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность, % |
от 5 до 50 80 при 35 °С |
|
Хранение комплекта: температура окружающего воздуха, °С с последующей выдержкой в нормальных условиях, ч |
от - 25 до + 55 не менее 24 |
|
Срок службы, не менее, лет |
10 |
* Марка материала в соответствии с требованиями заказа.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации КСО-ВК.00.00.00.РЭ типографским способом.
Комплектность
В комплект поставки КСО-ВК входят:
- эталонная мера ВСО-1 из Ст. 20....................................... 1 шт.
- эталонная мера ВСО-2 из Д16.......................................... 1 шт.
- Руководство по эксплуатации.......................................... 1 шт.
- Методика поверки......................................................... 1 шт.
- коробка (футляр) для транспортирования и хранения.............. 1 шт.
Сведения о методах измерений
Сведения о методах измерений приведены в Руководстве по эксплуатации «Комплект эталонных мер КСО-ВК» КСО-ВК.00.00.00 РЭ. Раздел 5.
Нормативные документы
ТУ 4276-009-33044610-06 Технические условия «Комплект эталонных мер КСО-ВК».
