Газоанализаторы горючих газов Testo-316 Ex
| Номер в ГРСИ РФ: | 49193-12 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | Фирма "Testo AG", Германия |
Газоанализаторы горючих газов Testo-316 Ex предназначены для измерения и индикации концентраций горючих газов и обнаружения утечек в газовых наружных установках и трубопроводах или помещениях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 49193-12 |
| Действует | по 13.01.2027 |
| Наименование | Газоанализаторы горючих газов |
| Модель | Testo-316 Ex |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | eab1d555-f0ad-dac7-8551-ec19719c3c35 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 31.01 |
| Год регистрации | 2012 |
| Страна-производитель | Германия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Ростест-Москва |
| Адрес центра | 117418, г.Москва, Нахимовский пр-т, 31 |
| Руководитель центра | Бас Виталий Николаевич |
| Телефон | (8*095) 332-67-77 |
| Факс | 124-99-96 |
| Информация о сертификате | |
| Срок действия сертификата | 06.03.2017 |
| Номер сертификата | 45723 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 127 от 06.03.12 п.03 |
Производитель / Заявитель
Фирма "Testo SE & Co. KGaA", Германия; Фирма "Testo AG", Германия (срок свидетельства: 06.03.2017 г.)
Германия
Testo-Strasse 1. Postfach 1140, D-79849 Lenzkirch, тел. (07653) 681-0, факс (07653) 681-100, www.testo.de, www.testo.com, E-mail: info@testo.de
Поверка
| Методика поверки / информация о поверке | МП РТ 1560-2011 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
2340
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2165 (93%) |
| Неуспешных поверок (СИ непригодно) | 175 (7 %) |
| Актуальность информации | 20.12.2025 |
Поверители
Скачать
|
49193-12: Описание типа
2017-49193-12.pdf
|
Скачать | 135.5 КБ | |
|
49193-12: Методика поверки
2021-mp49193-12.pdf
|
Скачать | 42.5 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Г азоанализаторы горючих газов Testo-316 Ex предназначены для измерения и индикации концентраций горючих газов и обнаружения утечек в газовых наружных установках и трубопроводах или помещениях.
Описание
Конструктивно газоанализаторы горючих газов Testo-316 Ex состоят из измерительного зонда и блока индикации.
Принцип действия газоанализаторов горючих газов Testo-316 Ех основан на использовании полупроводникового сенсора, который реагирует на углеродосодержащие газы, определяет их концентрации и подаёт электрический сигнал, который обрабатывается в газоанализаторе и в цифровом виде выводится на ЖК-дисплей. В зависимости от концентрации определяемых газов, газоанализатор также может подавать звуковой сигнал тревоги.
Газоанализаторы горючих газов Testo-316 Ex имеют маркировку взрывозащиты 1Ex ib IIC T1 по ГОСТ Р 52350.0-2005 (МЭК 60079-0:2004) и предназначены для эксплуатации во взрывоопасных зонах в соответствии с главой 7.3 «Правил устройств электроустановок» и ГОСТ Р 52350.14-2006 (МЭК 60079-14:2002) «Электрооборудование для взрывоопасных газовых сред. Часть 14. Электроустановки во взрывоопасных зонах (кроме подземных выработок)» и диапазоне температур от -20оС до +40оС.

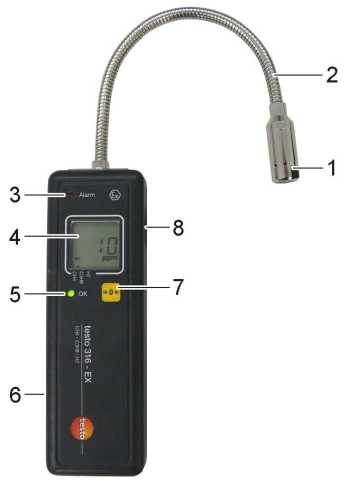

Внешний вид газоанализатора горючих газов Testo-316 Ex приведен на рисунке 1.
Рисунок 1
1 Головка сенсора с газовым сенсором и сменным защитным колпачком
2 Гибкий корпус сенсора
3 Индикатор тревоги (светодиод)
4 ЖК Дисплей
5 Индикатор готовности к работе
6 Отсек элементов питания (на задней панели)
7 Кнопка управления
8 Выключатель
Программное обеспечение
Внутреннее (встроенное) программное обеспечение (ПО), устанавливаемое при изготовлении прибора и не имеющее возможности считывания и модификации, отображено в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентиф икаци-онное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Testo 316 firmware |
Т31х v3.хх.bin |
V 3.ХХ* |
40FD0894 |
CRC32 |
* - V3. - метрологически значимая часть ПО;
ХХ - метрологически не значимая часть ПО.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - А по МИ 3286-2010.
Стык двух частей корпуса защищен разрушающейся при вскрытии наклейкой с надписью «testo» (рис. 2).
Защитная разрушающаяся наклейка-пломба
Рисунок 2
Метрологические и технические характеристики приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
|
Измерительный канал |
Диапазон измерений объемной доли, % |
Предел допускаемой абсолютной погрешности измерений объемной доли, % |
Разрешение (в диапазонах), объемная доля, % |
|
Метан (СН4) |
От 0,1 до 2,5 |
±0,3 |
0,1 |
Таблица 3 - Технические характеристики
|
Условия эксплуатации анализатора: - Температура, оС |
от 0 до +40 |
|
Условия хранения и транспортирования: -Температура, оС |
от минус 10 до +50 |
|
Электропитание: - тип - напряжение одного элемента питания, В - количество, шт. |
Camelion Alkaline Plus АА 1,5 2 |
|
Ресурс батареи, ч |
10 |
|
Размеры корпуса - длина, мм - ширина, мм - высота, мм |
155 45 25 |
|
Длина гибкого зонда, мм |
200 |
|
Масса, кг |
0,2 |
|
Время реагирования сенсора, с |
14 |
|
Нижний предел срабатывания, млн -1 (ppm) |
1 |
|
Время запуска сенсора, с, не более |
60 |
|
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75 |
III |
|
Степень защиты оболочки по ГОСТ 14254-96 |
IP54 |
Знак утверждения типа
наносится в виде наклейки на оборотную сторону газоанализатора горючих газов Testo-316 Ex и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
приведена в таблице 4.
Таблица 4
|
Наименование |
Кол-во |
|
Газоанализатор горючих Testo-316-Ех |
1шт. |
|
Аккумулятор Camelion Alkaline Plus, типоразмер АА, 1,5В |
2 шт. |
|
Отвёртка-шестигранник |
1 шт. |
|
Пластиковый кейс |
1 шт. |
|
Руководство по эксплуатации |
1 шт. |
|
Методика поверки |
1шт. |
|
Прочие принадлежности* |
*- по отдельному заказу
Поверка
осуществляется по документу МП РТ 1560-2011 «Газоанализатор горючих газов Testo-316-Ex.
Методика поверки», утверждённому ГЦИ СИ ФБУ «Ростест-Москва» 05 декабря 2011 года.
Основные средства поверки приведены в таблице 3.
ПГС-ГСО № 3905-87 СН4-воздух с концентрацией (0,55±0,06) % объемной . доли;
ПГС-ГСО № 3905-87 СН4-воздух с концентрацией (1,00±0,06) % объемной . доли;
ПГС-ГСО № 4272-88 СН4-воздух с концентрацией (2,10±0,06) % объемной . доли;
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
1 ГОСТ Р 50759-95 «Анализаторы газов для контроля промышленных и
транспортных выбросов».
2 ГОСТ 8.578-2002 «Государственная поверочная схема для средств измерений
содержания компонентов в газовых средах».
