Установка для поверки измерителей скорости движения транспортных средств радиолокационных П1-25
| Номер в ГРСИ РФ: | 49207-12 |
|---|---|
| Производитель / заявитель: | ФГУП "ВНИИФТРИ", пос.Менделеево |
Установка для поверки измерителей скорости движения транспортных средств радиолокационных П1-25 (далее - установка) предназначена для измерений рабочей частоты измерителей скорости радиолокационных и воспроизведения синусоидальных сигналов с частотами, соответствующими доплеровским сдвигам рабочей частоты.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 49207-12 | ||||||
| Наименование | Установка для поверки измерителей скорости движения транспортных средств радиолокационных | ||||||
| Модель | П1-25 | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 0d4f9511-75e0-e3a9-d65a-e7c8f38f3a5a | ||||||
| Испытания |
|
||||||
| Год регистрации | 2012 | ||||||
| Общие данные | |
|---|---|
| Класс СИ | 28.05 |
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИФТРИ |
| Адрес центра | 141570, п/о Менделеево, Солнечногорский р-н, Московская обл. |
| Руководитель центра | Альшин Борис Иванович |
| Телефон | (8*095) 535-24-01, 535-84-36 |
| Факс | 535-73-86 |
| Информация о сертификате | |
| Срок действия сертификата | . . |
| Номер сертификата | 45686 |
| Тип сертификата (C - серия/E - партия) | Е |
| Дата протокола | Приказ 138 от 12.03.12 п.05 |
Производитель / Заявитель
ФГУП "ВНИИ физико-технических и радиотехнических измерений" (ВНИИФТРИ), РОССИЯ, пос.Менделеево
Россия
141570, Московская обл., Солнечногорский р-н, п/о Менделеево, тел. (495) 535-08-64, 535-92-10, факс 535-93-34, E-mail: cryom@vniftri.ru, mera@vniiftri.org
Поверка
| Методика поверки / информация о поверке | МГФК.411723.002 МП |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
49207-12: Описание типа
2012-49207-12.pdf
|
Скачать | 133.4 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Установка для поверки измерителей скорости движения транспортных средств радиолокационных П1-25 (далее - установка) предназначена для измерений рабочей частоты измерителей скорости радиолокационных и воспроизведения синусоидальных сигналов с частотами, соответствующими доплеровским сдвигам рабочей частоты.
Описание
Принцип действия установки при измерении рабочей частоты основан на методе прямых измерений частоты электромагнитных колебаний с помощью анализатора спектра и антенны измерительной рупорной.
Принцип действия установки при воспроизведении синусоидальных сигналов с частотами, соответствующими доплеровским сдвигам рабочей частоты, заключается в приеме излученного измерителем скорости сигнала, его частотной модуляции и переизлучении.
Конструктивно установка состоит из безэховой камеры, генератора сигналов сложной формы AFG 3022, антенны измерительной рупорной П6-69, анализатора спектра R&S FSP40.
В безэховой камере с одной стороны расположен координатный столик с ложементом, позволяющим фиксировать поверяемый измеритель скорости, с другой стороны - модулятор, приемная и передающая антенны. Антенны ориентированы на поверяемый измеритель скорости и закрыты радиопрозрачной крышкой из пластика. На боковой поверхности безэховой камеры расположены разъемы для подключения кабеля питания и генератора сигналов сложной формы AFG 3022.

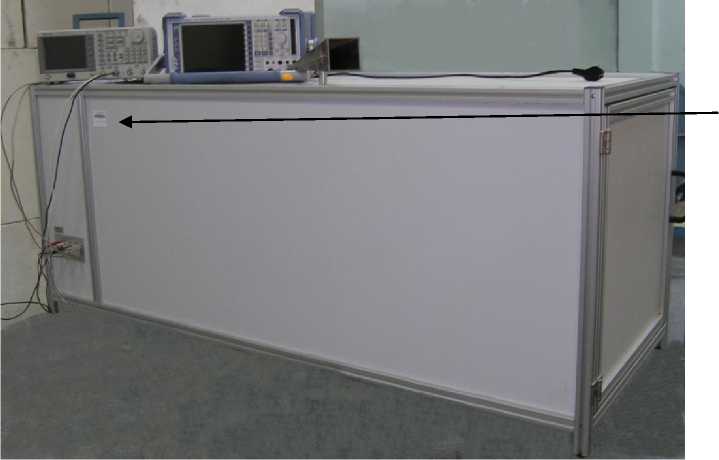

Внешний вид установки показан на рисунке 1.
место нанесения знака об утверждении типа
Рисунок 1 - Внешний вид установки
Место пломбировки от несанкционированного доступа обозначено стрелкой на схеме, приведенной на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Технические характеристики
Метрологические и технические характеристики установки приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение |
|
Диапазон измерений рабочих частот поверяемых измерителей скорости, МГц |
от 24000 до 24350 |
|
Пределы допускаемой относительной погрешности измерений рабочей частоты измерителей скорости |
± 1-10-6 |
|
Диапазон имитируемых скоростей движения транспортных средств, км/ч |
от 0,1 до 400 |
|
Пределы допускаемой абсолютной погрешности имитации скорости, км/ч |
± 0,03 |
|
Напряжение питания от сети переменного тока частотой (50±0,5) Гц, В |
220 ±10 |
|
Масса, кг, не более |
51 |
|
Габаритные размеры безэховой камеры, мм, не более | |
|
длина |
1700 |
|
ширина |
670 |
|
высота |
720 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации МГФК. 411723.002 РЭ методом компьютерной графики и на боковую панель безэховой камеры в виде наклейки.
Комплектность
В комплект поставки установки входят:
- генератор сигналов сложной формы AFG 3022, зав. № С032094 - 1 шт.;
- анализатором спектра R&S FSP40, зав. №100350 - 1 шт.;
- антенна измерительная рупорная П6-69, зав. № 139 - 1 шт.;
- безэховая камера с встроенными антеннами и модулятором - 1 шт.;
- руководство по эксплуатации МГФК. 411723.002 РЭ - 1 шт.;
- паспорт МГФК. 411723.002 ПС - 1 шт.;
- методика поверки МГФК. 411723.002 МП - 1 шт.
Поверка
Осуществляется в соответствии с документом «Инструкция. Установка для поверки измерителей скорости движения транспортных средств радиолокационных П1-25. Методика поверки. МГФК. 411723.002 МП», утвержденным руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в декабре 2011 г.
Основные средства поверки:
частотомер электронно-счетный вычислительный Ч3-64 (Регистрационный № 913583), диапазон измерений от 0,005 Гц до 1,5 ГГц, пределы допускаемой относительной погрешности измерений ± 1-10’8;
генератор сигналов E8257D (Регистрационный № 36419-07), диапазон частот воспроизводимых сигналов от 250 Гц до 40 ГГц, пределы допускаемой относительной погрешности установки частоты сигналов ± 1-10’7;
антенна измерительная рупорная П6-69 (Регистрационный номер 32117-06), диапазон рабочих частот от 17,44 до 40 ГГц, коэффициент калибровки от 35 до 46 дБ, пределы допускаемой относительной погрешности эффективной поверхности и коэффициента калибровки ± 2 дБ.
Сведения о методах измерений
Установка для поверки измерителей скорости движения транспортных средств радиолокационных П1-25. Руководство по эксплуатации МГФК. 411723.002 РЭ.
Нормативные документы
1 ГОСТ Р 50856-96 «Измерители скорости движения транспортных средств радиолокационные. Общие технические требования. Методы испытаний».
2 ГОСТ Р 8.574-2000 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц».
Рекомендации к применению
Для поверки измерителей скорости движения транспортных средств радиолокационных.
