Виброустановка поверочная
| Номер в ГРСИ РФ: | 49220-12 |
|---|---|
| Производитель / заявитель: | ФБУ "Государственный региональный центр стандартизации, метрологии и испытаний в Орловской области" (Орловский ЦСМ), г.Орел |
Виброустановка поверочная (далее - виброустановка) предназначена для воспроизведения параметров вибрации и является рабочим эталоном второго разряда.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 49220-12 | ||||||
| Наименование | Виброустановка поверочная | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | b6c75cff-f120-a798-7716-324019895819 | ||||||
| Испытания |
|
||||||
| Год регистрации | 2012 | ||||||
| Общие данные | |
|---|---|
| Класс СИ | 28.03 |
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМ |
| Адрес центра | 198005, г.С.-Петербург, Московский пр., 19 |
| Руководитель центра | Ханов Николай Иванович |
| Телефон | (8*812) 251-76-01 |
| Факс | 113-01-14 |
| Информация о сертификате | |
| Срок действия сертификата | . . |
| Номер сертификата | 45701 |
| Тип сертификата (C - серия/E - партия) | Е |
| Дата протокола | Приказ 138 от 12.03.12 п.20 |
Производитель / Заявитель
ФБУ "Орловский ЦСМ", РОССИЯ, г.Орел
Россия
Поверка
| Методика поверки / информация о поверке | МИ 1929-07 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 6 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 30.11.2025 |
Поверители
Скачать
|
49220-12: Описание типа
2012-49220-12.pdf
|
Скачать | 239.7 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Виброустановка поверочная (далее - виброустановка) предназначена для воспроизведения параметров вибрации и является рабочим эталоном второго разряда.
Описание
Виброустановка состоит из:
- вибростенда электродинамического модели 4808 (фирма "Брюль и Къер", Дания) с усилителем мощности модели 2719 (фирма "Брюль и Къер", Дания) и генератором модели Г3-117 (Россия);
- эталонного виброизмерительного преобразователя модели 4371 (фирма "Брюль и Къер", Дания) с усилителем согласующим модели 2690-OS (фирма "Брюль и Къер", Дания) и мультиметром цифровым модели Agilent 34401A (фирма «Agilent Technologies», Малайзия) (далее - эталонный виброметр).
Конструктивно электродинамический вибростенд состоит из корпуса с установленным в нем постоянным магнитом, форма которого позволяет создать магнитное поле в зазоре. В зазор устанавливается подвижная катушка с прикрепленным к ней вибростолом, в которой циркулирует переменный ток, поступающий с усилителя мощности. На усилитель мощности переменный сигнал подается с выхода генератора. Взаимодействие подвижной катушки, по которой проходит переменный ток, с магнитным полем приводит к появлению пондемотор-ных сил, вызывающих перемещение подвижной катушки и вибростола по закону изменения переменного тока. Параметры вибрации определяются с помощью эталонного виброметра, виброизмерительный преобразователь которого установлен на вибростол.

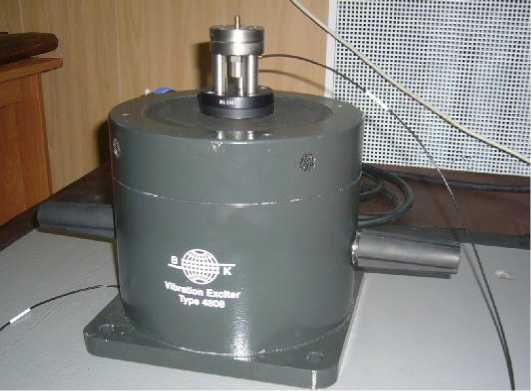

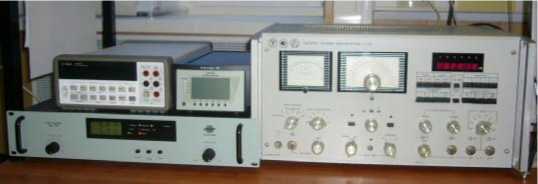

Рис. 1 Внешний вид виброустановки
Защита от доступа на разрыв
Защита от доступа на разрыв
Защита от доступа на разрыв

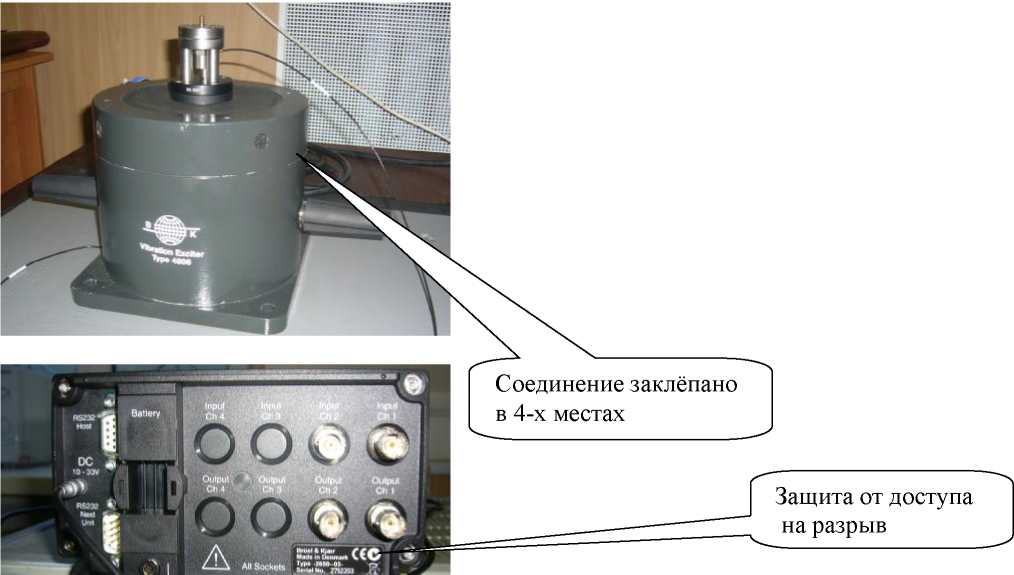

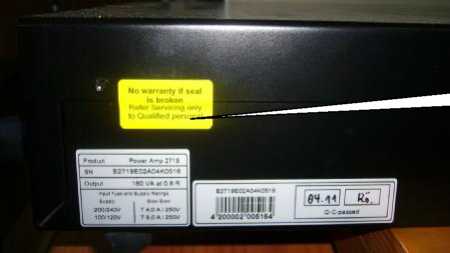

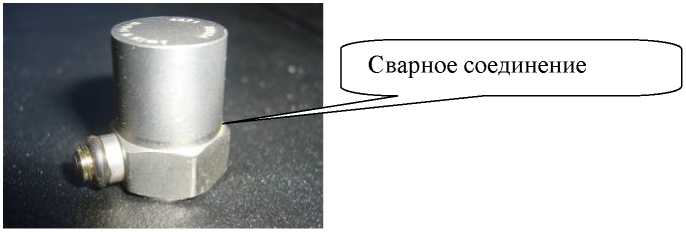

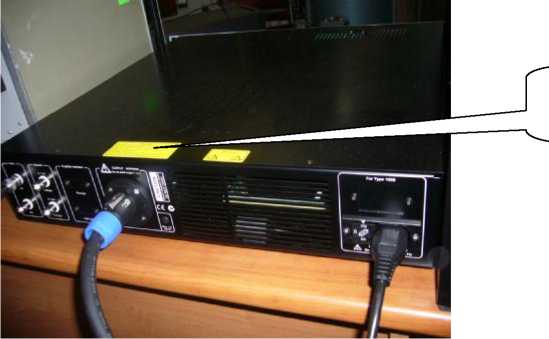

Рис. 2 Схема пломбировки виброустановки
Технические характеристики
Таблица 1
|
Наименование параметра |
Значение параметра |
|
Диапазон воспроизводимых частот, Гц, (исключая частоты 6300 и 8000 Гц) |
5 - 10000 |
|
Диапазон воспроизводимых амплитуд виброускорений в рабочей полосе частот, м/с2 |
0,1 - 700 |
|
Диапазон воспроизводимых амплитуд виброскоростей в рабочей полосе частот, мм/с |
0,2 - 1200 |
|
Диапазон воспроизводимых амплитуд виброперемещений в рабочей полосе частот, мкм |
1 - 5000 |
|
Коэффициент гармоник воспроизводимых виброускорений в полосе частот, %, не более |
10 |
|
Относительный коэффициент поперечного движения вибростола, %, не более, |
20 |
|
Пределы допускаемой относительной погрешности виброустановки при измерении виброускорений, % |
±10 |
|
Пределы допускаемой относительной погрешности виброустановки при измерении виброскоростей, % |
±10 |
|
Пределы допускаемой относительной погрешности виброустановки при измерении виброперемещений, % |
±10 |
|
Допускаемая нагрузка, кг, не более |
2,12 |
|
Уровень собственных шумов в рабочей полосе частот, выраженный в единицах виброускорения, м/с2, не более |
0,02 |
|
Магнитная индукция на расстоянии 10 мм от поверхности вибростола, мТл, не более |
12 |
|
Напряжение питания промышленной сети, В |
от 187 до 242 |
|
Частота переменного напряжения промышленной сети, Гц |
(50 ± 0,5) |
|
Потребляемая мощность, Вт, не более |
500 |
|
Масса, кг, не более - вибростенда - усилителя мощности - генератора - мультиметра |
35,0 14,0 22,0 3,6 |
|
- усилителя согласующего - эталонного вибропреобразователя - переходника |
2,3 0,011 0,4 |
|
Габаритные размеры, мм - вибростенда - усилителя мощности - генератора - мультиметра - усилителя согласующего - эталонного вибропреобразователя - переходника |
0215x200 483x88x350 480x255x365 88,5x213x348 144x90x230 013,5x19,6 61x62,5x45 |
|
Средняя наработка на отказ, не менее, ч |
4000 |
|
Время непрерывной работы, не менее, ч |
8 |
|
Время подготовки к работе, ч |
0,5 |
|
Средний срок службы, лет |
10 |
Условия эксплуатации:
- температура окружающего воздуха - от 18 до 25 °С;
- относительная влажность воздуха - (65 ± 20) %.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации и на корпус вибростенда методом штемпелевания.
Комплектность
Комплект поставки виброустановки приведен в таблице 2.
Таблица 2
|
Наименование |
Тип |
Кол-во |
|
Вибростенд, зав. № 2732215 |
модель 4808 (фирма "Брюль и Къер", Дания) |
1 |
|
Эталонный вибропреобразователь, зав. № 30959 |
модель 4371 (фирма "Брюль и Къер", Дания) |
1 |
|
Мультиметр цифровой, зав. № MY41036192 |
модель Agilent 34401A (фирма «Agilent Technologies», Малайзия) |
1 |
|
Усилитель согласующий, зав. № 2752203 |
модель 2690-OS (фирма "Брюль и Къер", Дания) |
1 |
|
Усилитель мощности, зав. № В2719Е02А04К0516 |
модель 2719 (фирма "Брюль и Къер", Дания) |
1 |
|
Генератор, зав. № 6968 |
модель Г3-117 (ПО «Радиоприбор», Россия) |
1 |
|
Переходник, б/н |
модель WA 0567 (фирма "Брюль и Къер", Дания) |
1 |
|
Комплект соединительных кабелей |
1 | |
|
Виброустановка поверочная, зав. № 25. Руководство по эксплуатации |
4808 РЭ |
1 |
|
Виброустановка поверочная, зав. № 25. Паспорт. |
4808 ПС |
1 |
Поверка
осуществляется по методике МИ 1929-2007 «ГСИ. Установки вибрационные поверочные. Методика поверки».
Основные средства поверки:
- эталон сравнения по МИ 2070-90, относительная погрешность менее 1%;
- трёхкомпонентный вибропреобразователь с предварительным усилителем, пределы относительной погрешности в рабочем диапазоне частот ±5%;
- измеритель нелинейных искажений, пределы относительной погрешности ±10%.
Сведения о методиках (методах) измерений приведены в Руководстве по эксплуатации 4808 РЭ «Виброустановка поверочная. Руководство по эксплуатации».
Нормативные документы
1. МИ 2070-90 «ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости, виброускорения в диапазоне частот (3 •IO-1 - 2404) Гц».
2. ГОСТ 4.304-85 СПКП «Аппаратура и приборы для измерения вибрации. Номенклатура
показателей».
3. Техническая документация изготовителя.
Рекомендации к применению
выполнение работ и (или) оказание услуг по обеспечению единства измерений.
