Вольтметры лабораторные Э543М, Э544М, Э545М
| Номер в ГРСИ РФ: | 49229-12 |
|---|---|
| Категория: | Вольтметры |
| Производитель / заявитель: | ЗАО "ПрофКИП", г.Мытищи |
Вольтметры лабораторные Э543М, Э544М, Э545М - электромагнитные измерительные приборы, предназначенные для измерения напряжения в цепях переменного и постоянного тока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 49229-12 |
| Действует | по 10.03.2027 |
| Наименование | Вольтметры лабораторные |
| Модель | Э543М, Э544М, Э545М |
| Приказы |
№845 от
05.05.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | bede18c8-0f34-cd08-24f4-1d41f368fdc4 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 34.01.02 |
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Ростест-Москва |
| Адрес центра | 117418, г.Москва, Нахимовский пр-т, 31 |
| Руководитель центра | Бас Виталий Николаевич |
| Телефон | (8*095) 332-67-77 |
| Факс | 124-99-96 |
| Информация о сертификате | |
| Срок действия сертификата | 12.03.2017 |
| Номер сертификата | 45712 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 138 от 12.03.12 п.31 |
Производитель / Заявитель
ООО «ПРОФКИП», РОССИЯ, 141006, Московская обл., г. Мытищи, ул. Белобородова, д. 2, этаж 3, помещ. 7, лит. А
Россия
141006, Московская обл., ул.Белобородова, дом 2, офис 5, тел./факс (495) 710-97-05, www.profkip.ru
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.497-83 ГСИ. Амперметры, вольтметры, ваттметры, варметры. Методика поверки
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
1131
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1076 (95%) |
| Неуспешных поверок (СИ непригодно) | 55 (5 %) |
| Актуальность информации | 17.05.2026 |
Поверители
Скачать
|
49229-12: Описание типа
2017-49229-12.pdf
|
Скачать | 115.7 КБ | |
|
49229-12: Методика поверки
2021-mp49229-12.pdf
|
Скачать | 67.9 КБ | |
|
49229-12: Описание типа
2026-49229-12.pdf
|
Скачать | 106.5 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Вольтметры лабораторные Э543М, Э544М, Э545М - электромагнитные измерительные приборы, предназначенные для измерения напряжения в цепях переменного и постоянного тока.
Описание
Вольтметры лабораторные Э543М, Э544М, Э545М - являются электромагнитными измерительными приборами, предназначенными для измерения напряжения переменного тока в нормальной области частот от 50 Гц до 60 Гц и напряжения постоянного тока.

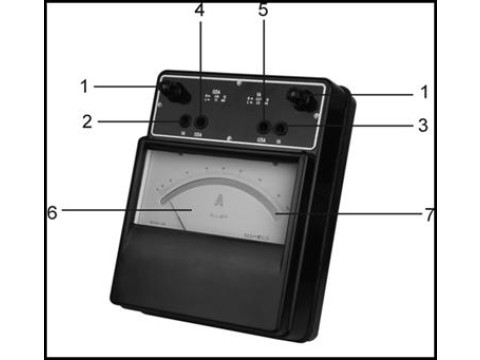

Рисунок 1 - Внешний вид
Назначение основных элементов передней панели:
(1) Клеммы для подключения к исследуемой цепи
(2) (3) Разъемы для изменения диапазонов измерения (включение верхнего диапазона)
(4) (5) Разъемы для изменения диапазонов измерения (включение нижнего диапазона)
(6) Измерительная шкала
(7) Зеркало для устранения параллакса
Технические характеристики
1 Предел допускаемой основной относительной погрешности измерения напряжения на всех отметках рабочей части шкалы в диапазоне нормальной области частот (50 Гц до 60 Гц) и на постоянном токе не превышает ± 0,5 %
2 Диапазоны измерений приведены в таблице 1
Таблица 1
|
Модель |
Диапазоны измерений напряжений переменного тока в области частот от 50 Гц до 60 Гц и напряжения постоянного тока. |
Шкала |
|
Вольтметры |
150 | |
|
Э543М |
7.5/15 В | |
|
Э544М |
30/60 В | |
|
Э545М |
300/600 В | |
3 Рабочее положение: горизонтально
4 Время отклика: менее 4 сек.
5 Длина шкалы: 120 мм
6 Рабочие условия эксплуатации: Температура..........................................................(23 ± 10) °C
Влажность.............................................................от 40% до 60%
7 Предел допускаемой дополнительной погрешности приборов, вызванной изменением рабочего положения, наклона к плоскости под углом 5о, менее ± 0,25 % от величины верхнего предела диапазона измерений.
8 Предел допускаемой дополнительной погрешности приборов на переменном токе при отклонении частоты от нормальной области частот до любой частоты в рабочей области частот равен пределу допускаемой основной погрешности.
9 Максимальное напряжение между измерительными клеммами и корпусом 2 кВ частотой 50 Гц в течение 1 минуты
10 Сопротивление изоляции не менее 5 МОм
11 Габариты: 220*170*95 мм
12 Вес: 2 кг
Знак утверждения типа
Знак утверждения типа наносят на лицевую панель вольтметров лабораторных Э543М, Э544М, Э545М методом трафаретной печати и на титульный лист паспорта типографским способом.
Комплектность
Комплектность вольтметров лабораторных Э543М, Э544М, Э545М приведена в таблице 2.
аблица 2
|
Наименование |
Количество |
|
Вольтметр лабораторный Э543М, Э544М, Э545М |
1 |
|
Руководство по эксплуатации |
1 |
Сведения о методах измерений
В соответствии с «Миллиамперметры Э535М, Э536М, Амперметры Э537М, Э538М, Э539М, Вольтметры Э543М, Э544М, Э545М. Руководство по эксплуатации».
Нормативные документы
ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия»
ГОСТ 12.3.019-80 «Техника безопасности при эксплуатации ЭИП»
ГОСТ 8.711-78 «ГСИ. Амперметры и вольтметры. Общие технические условия»
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ Р 8.648-2008 «ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В»
ТУ 4222-008-18408244-2011 «Миллиамперметры Э535М, Э536М, АмперметрыЭ537М,
Э538М, Э539М, Вольтметры Э543М, Э544М, Э545М. Технические условия»
