Преобразователи частоты измерительные G478-0001
| Номер в ГРСИ РФ: | 49230-12 |
|---|---|
| Производитель / заявитель: | Фирма "Eurotherm and Invensys Operations Management", Великобритания |
Преобразователи частоты измерительные G478-0001 (далее по тексту - преобразователи) предназначены для измерения и линейного преобразования частоты переменного тока в унифицированный выходной сигнал постоянного тока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 49230-12 |
| Действует | по 12.03.2017 |
| Наименование | Преобразователи частоты измерительные |
| Модель | G478-0001 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | bd5e15db-c8cb-a878-07dd-f383ac08c785 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 33.03 |
| Год регистрации | 2012 |
| Страна-производитель | Великобритания |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ФБУ "ЦСМ Московской области" (ранее - Менделеевский ЦСМ) |
| Адрес центра | 141570, Московская обл., Солнечногорский р-н, п/о Менделеево |
| Руководитель центра | Завьялов Николай Вениаминович |
| Телефон | (8*095) 535-92-43 |
| Факс | 535-92-43, 535-24-21 |
| Информация о сертификате | |
| Срок действия сертификата | 12.03.2017 |
| Номер сертификата | 45713 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 138 от 12.03.12 п.32 |
Производитель / Заявитель
Фирма "Eurotherm Ltd.", СОЕДИНЕННОЕ КОРОЛЕВСТВО
Великобритания
Поверка
| Методика поверки / информация о поверке | МИ 1570-86 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
49230-12: Описание типа
2012-49230-12.pdf
|
Скачать | 164 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Преобразователи частоты измерительные G478-0001 (далее по тексту - преобразователи) предназначены для измерения и линейного преобразования частоты переменного тока в унифицированный выходной сигнал постоянного тока.
Описание
Принцип действия преобразователей состоит в измерении и масштабном преобразовании частоты подаваемых на вход напряжений переменного тока в униполярные сигналы напряжения постоянного тока, связанные линейной зависимостью с частотой входного переменного тока.
Преобразователь содержит входной фильтр, компаратор и цифровой измеритель длительности периода. Конструктивно он состоит из следующих основных частей: пластмассового корпуса с двумя боковыми панелями, печатной платы обработки с электронными схемами, торцовой панели с элементами индикации, разъемами для подключения входных и выходных сигналов, потенциометром для регулирования уровня чувствительности и кнопкой калибровки. Разъемы имеют зажимы с фиксацией винтами. Система индикации имеет светодиоды, сообщающие о режимах работы преобразователя и использующиеся при настройке входного и выходного сигналов. На левой боковой панели установлен переключатель для установки режимов выходного сигнала преобразователя.
Преобразователь можно отрегулировать на месте использования практически для любого частотного входа в соответствии с выходным сигналом постоянного тока в нужном диапазоне. Это дает широкие возможности по регулировке различных частотно-регу-лируемых приводов, магнитных датчиков для систем сбора данных и управления, турбинных расходомеров и других преобразователей импульсного и частотного выхода.
Преобразователи устанавливаются на вертикальную или горизонтальную стандартную монтажную DIN-рейку.
По условиям эксплуатации преобразователи относятся к III группе ГОСТ 22261-94 с
расширенным температурным диапазоном.

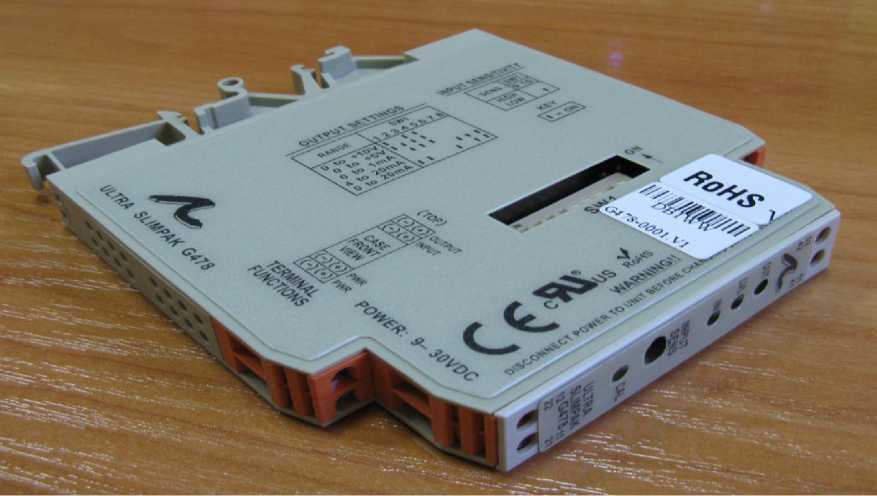

Рисунок 1 - Общий вид преобразователя частоты G478 - 0001
Технические характеристики
Основные метрологические и технические характеристики преобразователей приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение |
|
Вход | |
|
Частотный диапазон входного сигнала, Гц |
от 2 до 10000 |
|
Диапазон амплитуд входного сигнала, В |
от 0,15 до 150 |
|
Входной импеданс, кОм, более |
10 |
|
Допустимое значение амплитуды входного сигнала, В |
180 |
|
Допустимое значение частоты входного сигнала, кГц |
20 |
|
Выход | |
|
Диапазоны выходного напряжения, В |
0 - 5 0 - 10 |
|
Диапазоны выходного тока, мА |
0 - 1 0 - 20 4 - 20 |
|
Пределы допускаемой основной приведенной погрешности измерения частоты (включая нелинейность, гистерезис), % от выбранного диапазона при 23 °С |
±0,1 |
|
Пределы дополнительной приведенной погрешности измерения частоты в рабочем диапазоне температур, %/°С от выбранного диапазона |
±0,025 |
|
Общие характеристики | |
|
Ослабление синфазной помехи, дБ, более: постоянный ток частота более 60 Гц |
100 80 |
|
Электрическая прочность изоляции, В постоянного тока |
1800 |
|
Параметры питания: диапазон напряжения питания постоянного тока, В потребляемая мощность, средняя, Вт потребляемая мощность, максимальная, Вт |
от 9 до 30 1,5 2,5 |
|
Г абаритные размеры (ширина х высота х глубина), мм, не более |
105,2x90x12,6 |
|
Масса (без кабеля), кг, не более |
0,23 |
|
Рабочие условия применения: диапазон температур окружающего воздуха, ° С относительная влажность воздуха, % атмосферное давление кПа (мм рт. ст.) |
от 0 до 55 от 25 до 90 при 25 °С 84-106,7 (630 - 800) |
|
Средняя наработка на отказ, ч, не менее Средний срок службы, лет, не менее |
36000 10 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом или специальным штампом и на заднюю панель преобразователя методом наклейки.
Комплектность
Комплект поставки прибора соответствует таблице 2.
Таблица 2
|
Наименование и условное обозначение |
Количество |
|
Преобразователь частоты измерительный G478-0001 |
1 шт. |
|
Шнур питания |
1 шт. |
|
Преобразователь частоты измерительный G478-0001. Паспорт. |
1 экз. |
Поверка
осуществляется в соответствии с МИ 1570-86 «Преобразователи измерительные тока, напряжения, мощности, частоты аналоговые. Методика поверки».
Основное поверочное оборудование:
- частотомер Ч3-54, погрешность измерений 5^10-7;
- вольтметр универсальный цифровой В7-78/1, погрешность по постоянному напряжению ±0,0051 %;
- мера электрического сопротивления постоянного тока многозначная Р3026, диапазон воспроизведения от 10 Ом до 10 кОм, класс точности 0,002;
- генератор Г3-56/1, диапазон от 20 до 200000 Гц, выходной сигнал от 5 до 50 В.
Сведения о методах измерений
Преобразователи частоты измерительные G478-0001. Паспорт.
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 24855-81 Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия.
МИ 1570-86 Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Методика поверки.
Рекомендации к применению
