Каналы измерительные кислорода ОМС-1
| Номер в ГРСИ РФ: | 49245-12 |
|---|---|
| Производитель / заявитель: | ОАО "УКЗ", г.Екатеринбург |
Каналы измерительные кислорода ОМС-1 (далее ╞ каналы измерительные) предназначены для измерения объемной доли кислорода в инертных газовых смесях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 49245-12 |
| Действует | по 06.03.2017 |
| Наименование | Каналы измерительные кислорода |
| Модель | ОМС-1 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 958c2bba-43b6-e39c-8232-c2a739e675be |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 31.01 |
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ УНИИМ |
| Адрес центра | 620000, г.Екатеринбург, ул.Красноармейская, 4 |
| Руководитель центра | Леонов Владислав Валентинович |
| Телефон | (8*343) 350-26-18 |
| Факс | 350-20-39 |
| Информация о сертификате | |
| Срок действия сертификата | 06.03.2017 |
| Номер сертификата | 45737 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 127 от 06.03.12 п.17 |
Производитель / Заявитель
ОАО "УКЗ", РОССИЯ, г.Екатеринбург
Россия
Поверка
| Методика поверки / информация о поверке | МП 38-221-2011 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 30.11.2025 |
Поверители
Скачать
|
49245-12: Описание типа
2012-49245-12.pdf
|
Скачать | 74.1 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Каналы измерительные кислорода ОМС-1 (далее - каналы измерительные) предназначены для измерения объемной доли кислорода в инертных газовых смесях.
Описание
Принцип действия каналов измерительных электрохимический. Каналы измерительные устанавливаются на трубопровод в месте отбора пробы. Инертная газовая смесь подается на датчик концентрации кислорода (далее - ДК), который, в зависимости от парциального давления кислорода в смеси, подает соответствующий сигнал на блок обработки и управления (далее - БОУ). БОУ производит обработку сигнала с ДК и, в зависимости от полученного значения концентрации кислорода в смеси, генерирует выходной сигнал от 4 до 20 мА.
Конструктивно каналы измерительные состоят из ДК, производящего непосредственно измерение концентрации кислорода в инертных газовых смесях, и БОУ, производящего обработку сигнала.
Каналы измерительные изготовляют в климатическом исполнении УХЛ категории размещения 2 по ГОСТ 15150 с ограничением диапазона температур от минус 60 до плюс 40 °С.
Общий вид каналов измерительных представлен на рисунке 1.

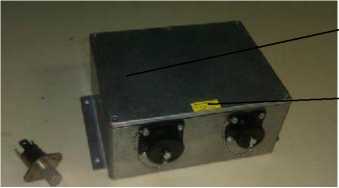

Рисунок 1 - Фотография общего вида каналов измерительных
Знак поверки
Место пломбирования
Технические характеристики
|
Наименование характеристик |
Значение характеристик |
|
Диапазон измерения объемной доли кислорода, % |
от 0 до 25 |
|
Предел допускаемой приведенной погрешности, % |
± 4 |
|
Предел допускаемой вариации выходного сигнала, % |
± 4 |
|
Температура пробы, °С |
от минус 100 до плюс 250 |
|
Скорость подачи пробы в ДК, м/с |
от 0 до 10 |
|
Энергосберегающий режим, В |
2+1 |
|
Включение подогрева при температуре воздуха внутри БОУ, °С, не менее |
5 |
|
Время прогрева, мин, не более |
25 |
|
Напряжение питания, В |
24 ± 4 |
|
Выходной сигнал, мА |
от 4 до 20 |
|
Потребляемая мощность, В • А, не более |
40 |
|
Наименование характеристик |
Значение характеристик |
|
Масса, кг, не более: - ДК - БОУ |
0,1 1,0 |
|
Габаритные размеры (длина х ширина х высота), мм, не более: - ДК - БОУ |
39 х 26 х 61 195 х 145 х 80 |
|
Рабочие условия эксплуатации Температура окружающей среды, °С: - для Дк - для БОУ Относительная влажность, % Допустимая производственная вибрация: - с частотой, Гц - амплитудой, мм, не более Атмосферное давление, кПа (мм рт. ст.) |
от минус 40 до плюс 150 от минус 40 до плюс 60 65+15 от 10 до 55 0,15 от 84 до 106,7 (от 630 до 800) |
|
Средняя наработка до отказа, ч, не менее |
15000 |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации, паспорт типографским способом и на табличку, расположенную на корпусе БОУ, ударным способом.
Комплектность
|
Наименование |
Обозначение |
Кол-во, шт. |
Примечание |
|
Блок обработки и управления |
391.453.01.00.000 |
1 | |
|
Датчик концентрации кислорода |
391.453.02.00.000 |
1 | |
|
Разъем |
- |
2 |
В соответствии с заказом |
|
Кабель соединительный |
391.453.03.00.000 |
2 |
В соответствии с заказом |
|
Методика поверки |
МП 38-221-2011 |
1 | |
|
Паспорт |
391.453.00.00.000 ПС |
1 | |
|
Руководство по эксплуатации |
391.453.00.00.000 РЭ |
1 |
Поверка
осуществляется по документу «ГСИ. Каналы измерительные кислорода ОМС-1. Методика поверки» МП 38-221-2011, утвержденному ФГУП «УНИИМ» в 2011 г.
Эталоны, применяемые при поверке:
- ГСО-ПГС состава O2+N2 (ГСО № 3724-87), объемная доля определяемого компонента 5,02 %, пределы допускаемой абсолютной погрешности ± 0,10 %;
- ГСО-ПГС состава О2+^(ГСО № 3728-87), объемная доля определяемого компонента 10 %, пределы допускаемой абсолютной погрешности ± 0,5 %;
- ГСО-ПГС состава О2+^(ГСО № 3728-87), объемная доля определяемого компонента 24,8 %, пределы допускаемой абсолютной погрешности ± 0,5 %;
- азот газообразный марки 5.4 по ТУ 2114-007-53373468-2008, объемная доля азота
99,9994 %.
Сведения о методах измерений
Методика измерений входит в состав руководства по эксплуатации.
Нормативные документы
1 ГОСТ 8.578-2002 ГСИ. Государственная поверочная схема для средств
измерений содержания компонентов в газовых средах
2 ТУ 4215-035-82408682-2011 Канал измерительный кислорода ОМС-1.
Технические условия.
Рекомендации к применению
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта
