Термопреобразователи сопротивления ТСП-01, ТСП-02, ТСП-03, ТСП-04, ТСП-05, ТСП-06, ТСП-07, ТСМ-01, ТСМ-02, ТСМ-03, ТСМ-04, ТСМ-05, ТСМ-06, ТСМ-07

Назначение

Термопреобразователи сопротивления ТСП-01, ТСП-02, ТСП-03, ТСП-04, ТСП-05, ТСП-06, ТСП-07, ТСМ-01, ТСМ-02, ТСМ-03, ТСМ-04, ТСМ-05, ТСМ-06, ТСМ-07 (далее -термопреобразователи или ТС) предназначены для измерений температуры твердых, жидких и газообразных химически неагрессивных, а также агрессивных сред, не разрушающих защитную арматуру.

Описание

Принцип действия ТС основан на свойстве чувствительного элемента изменять своё электрическое сопротивление в зависимости от изменения температуры. Термопреобразователи состоят из измерительной вставки (сенсора) с платиновым (ТСП) или медным (ТСМ) чувствительным элементом (далее - ЧЭ), защитной арматуры или кабеля RTD с оболочкой из нержавеющей стали или других материалов, корпуса (или без него). Корпуса изготавливаются из алюминия, нержавеющей стали или других материалов. Сенсор может быть одиночным или двойным (с двумя ЧЭ в одной измерительной вставке). ЧЭ в зависимости от диапазона измеряемых температур может быть:

- платиновый проволочный 100 П или Pt 100 (от минус 50 °С до плюс 200 °С; от минус 50 °С до плюс 600 °С, от минус 196 °С до плюс 600 °С (100 П) или 800 °С (Pt100); от минус 200 °С до плюс 400 °С);

- платиновый пленочный 100 П или Pt 100 (от минус 50 °С до плюс 200 °С; от минус 50 °С до плюс 650 °С);

- медный пленочный 100 М (от минус 50 °С до плюс 200 °С);

В зависимости от конструктивного исполнения корпуса или отсутствия его ТС имеют следующие основные исполнения: ТСП-01/ТСМ-01(ТС с корпусом из пластмассы), ТСП-02/ТСМ-02 (ТС с корпусом из алюминиевого сплава), ТСП-03/ТСМ-03 (ТС с малогабаритным корпусом из алюминиевого сплава), ТСП-04/ТСМ-04 (бескорпусные), ТСП-05/ТСМ-05( ТС с корпусом или выводами с теплоизолирующим элементом в монтажном штуцере), ТСП-06/ТСМ-06 (ТС с корпусом или выводами с одним или несколькими сенсорами для измерения температур нескольких зон), ТСП-07/ТСМ-07(ТС с корпусом из нержавеющей стали).

Основные исполнения имеют модификации, отличающиеся друг от друга по конструкции, по материалу защитной арматуры, по количеству и классу допуска ЧЭ, по диаметру и длине монтажной части, по виду присоединения к процессу и т.д.

Схема соединения внутренних проводников ТС с ЧЭ: 2-х, 3-х и 4-х проводная.

Внешний вид ТС представлен на рисунке 1 (ТСП-01/ТСМ-01, ТСП-02/ТСМ-02, ТСП-03/ТСМ-03, ТСП-04/ТСМ-04, ТСП-05/ТСМ-05, ТСП-07/ТСМ-07) и рисунке 2 (ТСП-06/ТСМ-06)

Фотография общего вида термопреобразователей сопротивления

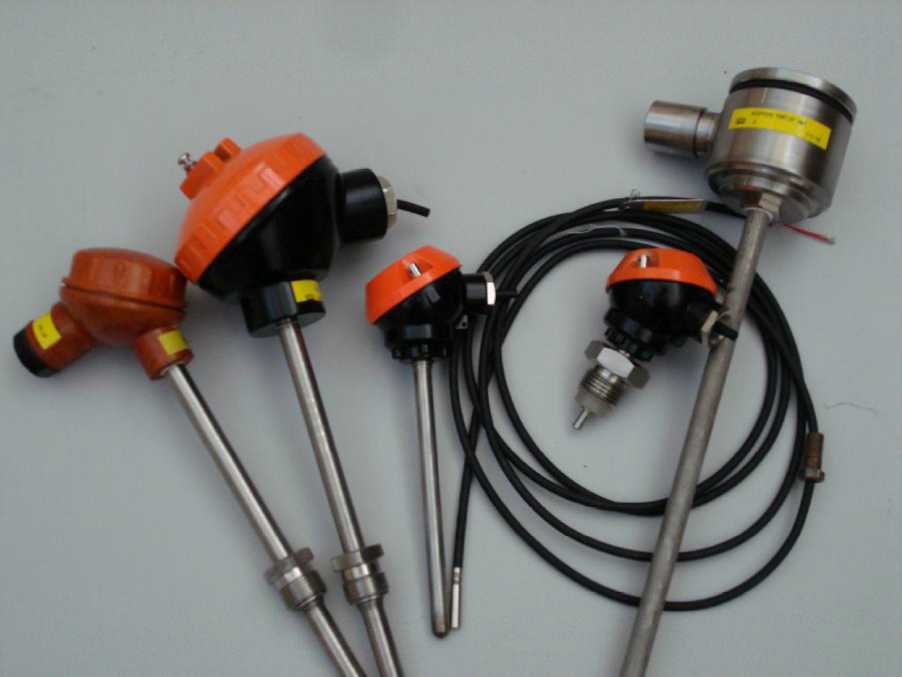

Рисунок 1 - Внешний вид

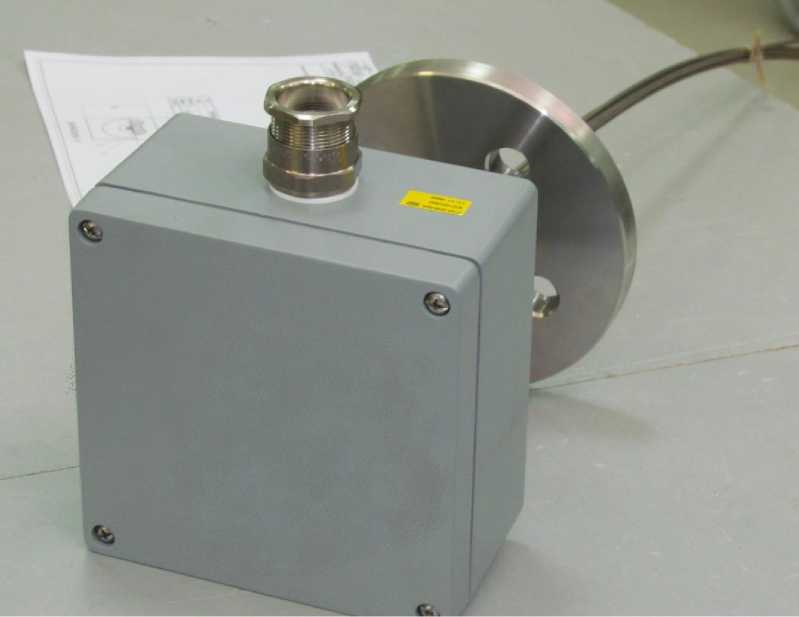

Рисунок 2 -Внешний вид

Технические характеристики

аблица 1

Знак утверждения типа

наносится на титульный лист эксплуатационной документации в верхнем левом углу типографским способом, а также на этикетку, прикрепленную к ТС.

Комплектность

Термопреобразователь сопротивления

(исполнение в соответствии с заказом) - 1 шт.

Руководство по эксплуатации            - 1 экз. (на партию 25 шт. или меньшее

количество при отправке в один адрес)

Сведения о методах измерений

приведены в руководстве по эксплуатации 2.822.101РЭ.

Нормативные документы

ТСП-06, ТСП-07, ТСМ-01, ТСМ-02, ТСМ-03, ТСМ-04, ТСМ-05, ТСМ-06, ТСМ-07

ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерения температуры

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.

Общие технические условия

ТУ 4211-070-00226253-2011 Термопреобразователи сопротивления ТСП-01, ТСП-02,

ТСП-03, ТСП-04, ТСП-05, ТСП-06, ТСП-07, ТСМ-01, ТСМ-02, ТСМ-03, ТСМ-04, ТСМ-05, ТСМ-06, ТСМ-07
