Мультиметры цифровые APPA 503, APPA 505
| Номер в ГРСИ РФ: | 49266-12 |
|---|---|
| Категория: | Мультиметры |
| Производитель / заявитель: | Фирма "APPA Technology Corporation", Тайвань |
Мультиметры цифровые АРРА 503, АРРА 505 (далее по тексту ╞ мультиметры) предназначены для измерений напряжения и силы постоянного и переменного тока, сопротивления постоянному току, емкости, частоты и температуры.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 49266-12 |
| Действует | по 17.02.2027 |
| Наименование | Мультиметры цифровые |
| Модель | APPA 503, APPA 505 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 5a0daf89-9fb6-fbfe-d809-77354d088f73 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 34.01.01 |
| Год регистрации | 2012 |
| Страна-производитель | Тайвань |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ФБУ "ЦСМ Московской области" (ранее - Менделеевский ЦСМ) |
| Адрес центра | 141570, Московская обл., Солнечногорский р-н, п/о Менделеево |
| Руководитель центра | Завьялов Николай Вениаминович |
| Телефон | (8*095) 535-92-43 |
| Факс | 535-92-43, 535-24-21 |
| Информация о сертификате | |
| Срок действия сертификата | 14.03.2017 |
| Номер сертификата | 45758 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 148 от 14.03.12 п.13 |
Производитель / Заявитель
Фирма "APPA Technology Corporation", ТАЙВАНЬ (КИТАЙ)
Тайвань
APPA Technology Corporation 9F, 119-1 Pao-Zong R, Shintien, Taipei, Taiwan. Тел. 886-2-2917-8820, факс 886-2-2917-0848, www.appatech.com, 4/F, N0.415, Jung-Jeng Rd, 238 Shu-Lin Chien, Taipei, Taiwan, E-mail: mfo@appatech.com
Поверка
| Методика поверки / информация о поверке | 54882137-11 МП |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
14630
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 14236 (97%) |
| Неуспешных поверок (СИ непригодно) | 394 (3 %) |
| Актуальность информации | 20.12.2025 |
Поверители
Скачать
|
49266-12: Описание типа
2017-49266-12.pdf
|
Скачать | 123.3 КБ | |
|
49266-12: Методика поверки
2022-mp49266-12.pdf
|
Скачать | 1.1 MБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Мультиметры цифровые АРРА 503, АРРА 505 (далее по тексту - мультиметры) предназначены для измерений напряжения и силы постоянного и переменного тока, сопротивления постоянному току, емкости, частоты и температуры.
Описание
Мультиметры представляют собой компактные портативные многофункциональные измерительные приборы в ударопрочном исполнении, принцип действия которых основан на аналого-цифровом преобразовании входных сигналов. Управление процессом измерения осуществляется с помощью встроенного микропроцессора. Включение прибора и выбор режима работы осуществляется центральным переключателем, выбор конкретного режима измерений осуществляется с помощью синей функциональной клавиши. На передней панели расположена группа функциональных клавиш, клавиш меню режимов и управления. Измеренные значения отображаются на жидкокристаллическом дисплее, имеющем две цифровых шкалы, линейную шкалу со 100 делениями, меню функций, индикаторы режимов измерения, индикаторы единиц измерения и предупреждающие индикаторы. В нижней части панели расположены измери
тельные разъемы.

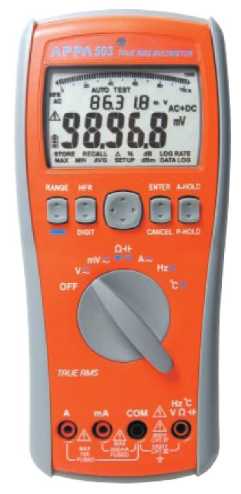

Рисунок 1 - Общий вид мультиметра цифрового
Мультиметры имеют внутреннюю память с записью до 1000 показаний и регистратор с записью до 20000 показаний для АРРА 505 и до 5000 для АРРА 503 в автоматическом режиме. Имеется возможность автоматического выбора диапазона измерений; предусмотрены режим измерения максимальных и минимальных значений измеряемых величин, режим относительных измерений, возможность регистрации пиковых значений и режим усреднения показаний. Мультиметры имеют систему индикации опасного напряжения на входе и автоматические системы установки нуля, индикации полярности, индикации перегрузки, выключения питания и подсветки дисплея.
В качестве опциональной возможности мультиметры могут быть снабжены интерфейсом RS-232/USB с оптоэлектронной развязкой для связи с компьютером и программным обеспечением APPAWinDMM, позволяющим обрабатывать данные, поступающие с мультиметра.
Технические характеристики
Таблица 1- Режим измерения напряжения постоянного тока (АРРА 503)
|
Верхние пределы диапазонов измерений |
Разрешение (к) |
Пределы допускаемой основной погрешности при (23 ± 5) ОС |
|
40,000 мВ |
1 мкВ |
±(0,0004^Х + 40-к) |
|
400,00 мВ |
10 мкВ |
±(0,00035^Х + 20-к) |
|
4,0000 В |
0,1 мВ |
±(0,0003^X + 20- к) |
|
40,000 В |
1 мВ | |
|
400,00 В |
10 мВ | |
|
1000,0 В |
0,1 В |
Здесь и далее: к - значение единицы младшего разряда на данном пределе измерений, Х-значение измеренной величины
Входное сопротивление: 100 МОм.
Таблица 2 - Режим измерения напряжения переменного тока (АРРА 503)
|
Верхние пределы диапазонов измерений |
Разрешение (к) |
Полоса частот |
Пределы допускаемой основной погрешности при (23 ± 5) ос |
|
40,000 мВ 400,00 мВ |
1 мкВ 10 мкВ |
40 Гц - 65 Гц |
±(0,01-Х + 50-к) |
|
66 Гц - 1 кГц |
±(0,03-Х + 50-к) | ||
|
1,01 кГц - 3 кГц |
±(0,05-Х + 50-к) | ||
|
4,0000 В 40,000 В 400,00 В 1000,0 В |
0,1 мВ 1 мВ 10 мВ 0,1 В |
40 Гц - 45 Гц |
±(0,015-Х + 50-к) |
|
46 Гц - 65 Гц |
±(0,007^Х + 50-к) | ||
|
66 Гц - 1 кГц |
±(0,015-Х + 50-к) при 1000 В ±(0,1-Х + 50-к) | ||
|
4,0000 В 40,000 В |
0,1 мВ 1 мВ |
1,01 кГц - 10 кГц |
±(0,03-Х + 50-к) |
|
10,01 кГц - 50 кГц |
±(0,05-Х + 50-к) | ||
|
50,01 кГц -100 кГц |
±(0,1-Х + 50-к) при 40 В ±(0,15-Х + 50-к) |
Входной импеданс: 100 МОм/100 пФ.
Защита измерительного входа: 1000 В пост./ 1000 В скз
Погрешность нормирована для уровня напряжения выше 5 % от верхнего предела измерений
Таблица 3 - Режим измерения напряжения постоянного тока (АРРА 505)
|
Верхние пределы диапазонов измерений |
Разрешение (к) |
Пределы допускаемой основной погрешности при (23 ± 5) ос |
|
100,000 мВ |
1 мкВ |
±(0,00025^Х + 40-к) |
|
1000,00 мВ |
10 мкВ |
±(0,00020^Х + 20-к) |
|
10,0000 В |
0,1 мВ |
±(0,00015^Х + 20-к) |
|
100,000 В |
1 мВ | |
|
1000,00 В |
10 мВ |
Входное сопротивление: 100 МОм
Таблица 4 - Режим измерения напряжения переменного тока (АРРА 505)
|
Верхние пределы диапазонов измерений |
Разрешение (к) |
Полоса частот |
Пределы допускаемой основной погрешности при (23 ± 5) ОС |
|
100,000 мВ 1000,00 мВ |
1 мкВ 10 мкВ |
40 Гц - 65 Гц |
±(0,007^Х + 50-к) |
|
66 Гц - 1 кГц |
±(0,015-Х + 50-к) | ||
|
1,01 кГц - 3 кГц |
±(0,03-Х + 50-к) | ||
|
10,0000 В |
0,1 мВ |
40 Гц - 45 Гц |
±(0,01-Х + 50-к) |
|
100,000 В |
1 мВ |
46 Гц - 65 Гц |
±(0,004^Х + 50- к) |
|
1000,00 В |
10 мВ |
66 Гц - 1 кГц |
±(0,01-Х + 50-к) |
|
10,0000 В 100,000 В |
0,1 мВ 1 мВ |
1,01 кГц - 10 кГц |
±(0,02-Х + 50-к) |
|
10,01 кГц - 20 кГц |
±(0,03-Х + 50-к) | ||
|
20.01 кГц - 50 кГц |
±(0,05-Х + 50-к) | ||
|
50.01 кГц - 100 кГц |
±(0,1-Х + 50-к) |
Входной импеданс: 100 МОм/100 пФ.
Защита измерительного входа: 1000 В пост./ 1000 В скз
Погрешность нормирована для уровня напряжения выше 5 % от верхнего предела измере-
ний
Таблица 5- Режим измерения силы постоянного тока (АРРА 503)
|
Верхние пределы диапазонов измерений |
Разрешение (к) |
Пределы допускаемой основной погрешности при (23 ± 5) ос |
|
40,000 мА |
1 мкА |
±(0,002^Х + 40-к) |
|
400,00 мА |
10 мкА | |
|
4,0000 А |
0,1 мА |
±(0,002^Х + 80-к) |
|
10,000 А |
1 мА |
Таблица 6 - Режим измерения силы постоянного тока (АРРА 505)
|
Верхние пределы диапазонов измерений |
Разрешение (к) |
Пределы допускаемой основной погрешности при (23 ± 5) ос |
|
10,0000 мА |
0,1 мкА |
±(0,001-Х + 40-к) |
|
100,000 мА |
1 мкА | |
|
10,0000 А |
0,1 мА |
±(0,001-Х + 80-к) |
Таблица 7 - Режим измерения силы переменного тока (АРРА 503)
|
Верхние пределы диапазонов измерений |
Разрешение (к) |
Полоса частот |
Пределы допускаемой основной погрешности при (23 ± 5) ос |
|
40,000 мА 400,00 мА 4,0000 А 10,000 А |
1 мкА 10 мкА 0,1 мА 1 мА |
40 Гц - 65 Гц |
±(0,008^Х + 80-к) |
|
66 Гц - 1 кГц |
±(0,03-Х + 80- к) |
Таблица 8- Режим измерения силы переменного тока (АРРА 505)
|
Верхние пределы диапазонов измерений |
Разрешение (к) |
Полоса частот |
Пределы допускаемой основной погрешности при (23 ± 5) ос |
|
10,0000 мА |
0,1 мкА |
40 Гц - 65 Гц |
±(0,007^Х + 80-к) |
|
100,000 мА |
1 мкА | ||
|
10,0000 А |
0,1 мА |
66 Гц - 1 кГц |
±(0,02-Х + 80- к) |
Погрешность нормирована для уровня силы переменного тока выше 5 % от верхнего предела измерений.
Максимальное падение напряжения: 1 В (вход «мА»); 0,1 В (вход «А»).
Таблица 9 - Режим измерения сопротивления постоянному току (АРРА 503)
|
Верхние пределы диапазонов измерений |
Разрешение (к) |
Пределы допускаемой основной погрешности при (23 ± 5) °С |
|
400,00 Ом |
0,01 Ом |
±(0,002^Х + 30-к) |
|
4,0000 кОм |
0,1 Ом | |
|
40,000 кОм |
1 Ом | |
|
400,00 кОм |
10 Ом |
±(0,003^Х + 30-к) |
|
4,0000 МОм |
100 Ом |
±(0,01-Х + 30-к) |
|
40,00 МОм |
10 кОм |
±(0,015-Х + 30-к) |
Таблица 10- Режим измерения сопротивления постоянному току (АРРА 505)
|
Верхние пределы диапазонов измерений |
Разрешение (к) |
Пределы допускаемой основной погрешности при (23 ± 5) °С |
|
1000,00 Ом |
0,01 Ом |
±(0,0005^Х + 30-к) |
|
10,0000 кОм |
0,1 Ом |
±(0,00025^Х + 30-к) |
|
100,000 кОм |
1 Ом | |
|
1000,00 кОм |
10 Ом |
±(0,003^Х + 30-к) |
|
10,0000 МОм |
100 Ом |
±(0,01-Х + 30-к) |
|
40,00 МОм |
10 кОм |
±(0,015-Х + 30-к) |
Таблица 11- Режим измерения емкости
|
Верхние пределы диапазонов измерений |
Разрешение (к) |
Пределы допускаемой основной погрешности |
Время измерений | |
|
АРРА503 |
АРРА505 | |||
|
40,00 нФ |
10 пФ |
±(0,012-Х + 20-к) |
±(0,012-Х + 20-к) |
0,7 с |
|
400,0 нФ |
100 пФ |
±(0,009^Х + 2-к) |
±(0,008^Х + 2-к) | |
|
4,000 мкФ |
1 нФ | |||
|
40,00 мкФ |
10 нФ | |||
|
400,0 мкФ |
100 нФ | |||
|
4,000 мФ |
1 мкФ |
±(0,012-Х + 20-к) |
±(0,012-Х + 20-к) |
0,75 с |
|
40,00 мФ |
10 мкФ |
±(0,012-Х + 40-к) |
±(0,012-Х + 40-к) |
3,75 с |
Таблица 12- Режим измерения частоты
|
Верхние пределы диапазонов измерений |
Разрешение (к) |
Пределы допускаемой основной погрешности при (23 ± 5) °С |
Чувствительность |
|
40,000 Гц |
1 мГц |
±(0,00002^Х + 50- к) |
1 В пик-пик |
|
400,00 Гц |
10 мГц |
±(0,00002^Х + 10-к) | |
|
4,0000 кГц |
100 мГц | ||
|
40,000 кГц |
1 Гц | ||
|
400,00 кГц |
10 Гц |
5 В пик-пик | |
|
4,0000 МГц |
100 Гц |
Минимальная измеряемая частота 5 Гц
Таблица 13- Режим измерения коэффициента заполнения
|
Диапазон измерений |
Полоса частот |
Разрешение |
Чувствительность |
Пределы допускаемой основной погрешности |
|
20 - 80 % |
5 Гц - 10 кГц |
0,1 % |
5 В пик-пик |
±(0,001-Х + 10-к) |
Таблица 14 - Режим измерения температуры
|
Диапазон измерений |
Разрешение |
Пределы допускаемой основной погрешности |
|
-200,0 ОС - 10,0 ОС |
0.1 ос |
±(0,01-Х + 2-ОС) |
|
10,1 ос - 1200 ос |
±(0,01-Х + 1-ОС) |
Таблица 15 - Общие технические характеристики
|
Наименование параметра |
Значение |
|
Разрядность цифровой шкалы |
5/6 разрядов |
|
Максимальное индицируемое число |
40,000/100,000 |
|
Температурный коэффициент погрешности в диапазоне меньше 18 ОС и больше 28 ^С |
0,15 нормального значе-ния/оС |
|
Питание от элементов питания типа АА |
4х1,5 В |
|
Срок службы источника питания, ч |
100 |
|
Рабочие условия применения: - температура окружающего воздуха, ос - относительная влажность воздуха, %, не более |
от 10 до 50 80 |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
207х96х52 |
|
Масса (с источником питания), кг, не более |
0,63 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации (54882137-11 РЭ) типографским способом или специальным штампом.
Комплектность
Комплект поставки прибора соответствует таблице 16.
Таблица 16
|
Наименование |
Количество |
Примечание |
|
Мультиметр (APPA503/505) |
1 шт. | |
|
Защитный чехол с подставкой |
1 шт. | |
|
Измерительные провода |
2 шт. |
ATL-1N |
|
Зажим (типа «крокодил») |
2 шт. |
В изоляционном чехле |
|
Источник питания |
4 х 1,5 В (тип АА) |
Установлен |
|
Магнитный держатель |
1 шт. | |
|
Термопара К-типа |
1 шт. |
АРРА 505 |
|
Адаптер термопары |
1 шт. | |
|
Руководство по эксплуатации 54882137-11 РЭ |
1 экз. | |
|
Методика поверки 54882137-11 МП |
1 экз. | |
|
Упаковочная коробка |
1 шт. |
Поверка
осуществляется в соответствии с документом «Мультиметры цифровые АРРА 503, АРРА 505. Методика поверки» 54882137-11 МП, утвержденным ГЦИ СИ ФБУ «ЦСМ Московской области» 15 декабря 2011 г.
Основное поверочное оборудование:
- калибратор FLUKE 5520A, погрешность по напряжению от ±0,0011 % до ±0,025 %, погрешность по току от ±0,01 % до ±0,12 %, погрешность по сопротивлению от ±0,0028 % до 0,025 % (с опцией SC 600), погрешность по емкости от ±0,25 % до ±0,75 %.
Сведения о методах измерений
Мультиметры цифровые АРРА 503, АРРА 505. Руководство по эксплуатации
54882137-11 РЭ.
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
Техническая документация фирмы «APPA Technology Corporation», Тайвань.
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Другие Мультиметры
