Датчики силоизмерительные НЕТ 038 (СДАИ.404179.008)
| Номер в ГРСИ РФ: | 49330-12 |
|---|---|
| Категория: | Датчики силоизмерительные |
| Производитель / заявитель: | ОАО "НИИ физических измерений" (НИИФИ), г.Пенза |
Датчики силоизмерительные НЕТ 038 (СДАИ.404179.008) (далее - датчики) предназначены в комплекте с преобразователями для измерений осевых усилий сжатия и растяжения в весоизмерительных и весодозирующих системах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 49330-12 |
| Действует | по 01.03.2027 |
| Наименование | Датчики силоизмерительные |
| Модель | НЕТ 038 (СДАИ.404179.008) |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 40d6360e-7df2-ae45-7205-9603a102c51b |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 28.02 |
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ "Воентест" |
| Адрес центра | 141006, г.Мытищи Московской обл., 32 ГНИИИ МО РФ или в/ч 55215 |
| Руководитель центра | Храменков Виктор Николаевич |
| Телефон | (8*095) 586-23-88 |
| Факс | 583-99-48 |
| Информация о сертификате | |
| Срок действия сертификата | 23.03.2017 |
| Номер сертификата | 45820 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 168 от 23.03.12 п.04 |
Производитель / Заявитель
АО "НИИФИ", РОССИЯ, г. Пенза
Россия
440011, ул.Володарского, 8/10
Поверка
| Методика поверки / информация о поверке | СДАИ.404179.008 МП |
| Межповерочный интервал / Периодичность поверки |
Первичная поверка до ввода в эксплуатацию
|
| Зарегистрировано поверок | |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
49330-12: Описание типа
2017-49330-12.pdf
|
Скачать | 186.2 КБ | |
|
49330-12: Методика поверки
2022-mp49330-12.pdf
|
Скачать | 110.6 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Датчики силоизмерительные НЕТ 038 (СДАИ.404179.008) (далее - датчики) предназначены в комплекте с преобразователями для измерений осевых усилий сжатия и растяжения в весоизмерительных и весодозирующих системах.
Описание
Конструктивно датчик состоит из упругого элемента, выполненного в цельном корпусе, двух мембран, крышки, тензорезисторов, вилки.
Упругий элемент представляет собой балку, шарнирно закрепленную с двух концов. На балку клеятся тензорезисторы, которые соединены в мостовую измерительную схему. Настройка датчика по начальному сигналу и уходу начального сигнала от температуры осуществляется при помощи подстроечных резисторов, которые устанавливаются на внешней поверхности корпуса и защищены от механических повреждений крышкой, закрепленной с помощью 4-х винтов к корпусу.
Мембраны соединены с корпусом при помощи пайки и обеспечивают герметичное исполнение датчика. Нагрузка на датчик передается через упор или серьгу.
Принцип действия датчиков основан на преобразовании усилия, воздействующего на чувствительный элемент датчика, в электрический сигнал. При действии силы на датчик, деформируется упругий элемент. Деформация воспринимается тензорезисторами, в результате чего меняется их электрическое сопротивление, что приводит к изменению выходного сигнала датчика. По величине выходного сигнала определяется величина измеряемой силы.
Датчики неремонтируемые.
Датчики в зависимости от диапазонов измерений, вида измеряемой нагрузки, изготавливаются в 2 модификациях в соответствии с таблицей 1.
Таблица 1
|
Обозначение |
Диапазоны измерений, Н |
Индекс и вариант исполнения |
Комплекты |
Вид измеряемой нагрузки |
|
СДАИ.404179.008 |
0 - 20 |
НЕТ 038 |
СДАИ.714511.002 |
Сила сжатия |
|
СДАИ.304595.003 |
Сила растяжения | |||
|
-01 |
0 - 100 |
НЕТ 038-01 |
СДАИ.714511.002 |
Сила сжатия |
|
СДАИ.304595.003 |
Сила растяжения |
Фотография общего вида датчика приведена на рисунке 1.
Схема обозначения мест маркировки знака утверждения типа, предела измерений, заводского номера приведена на рисунке 2.
Схема пломбировки приведена на рисунке 3.

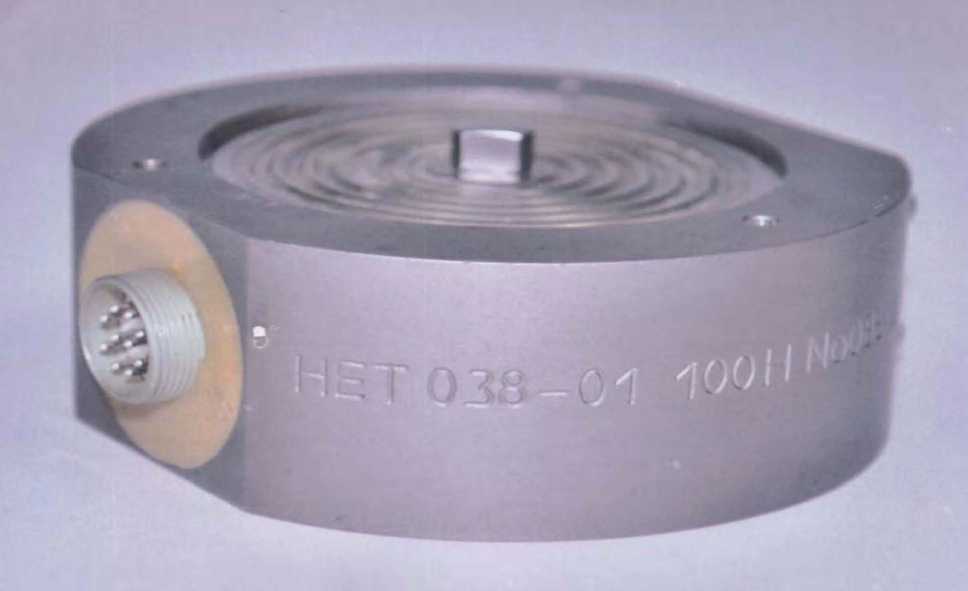

Рисунок 1 - Фотография общего вида датчика

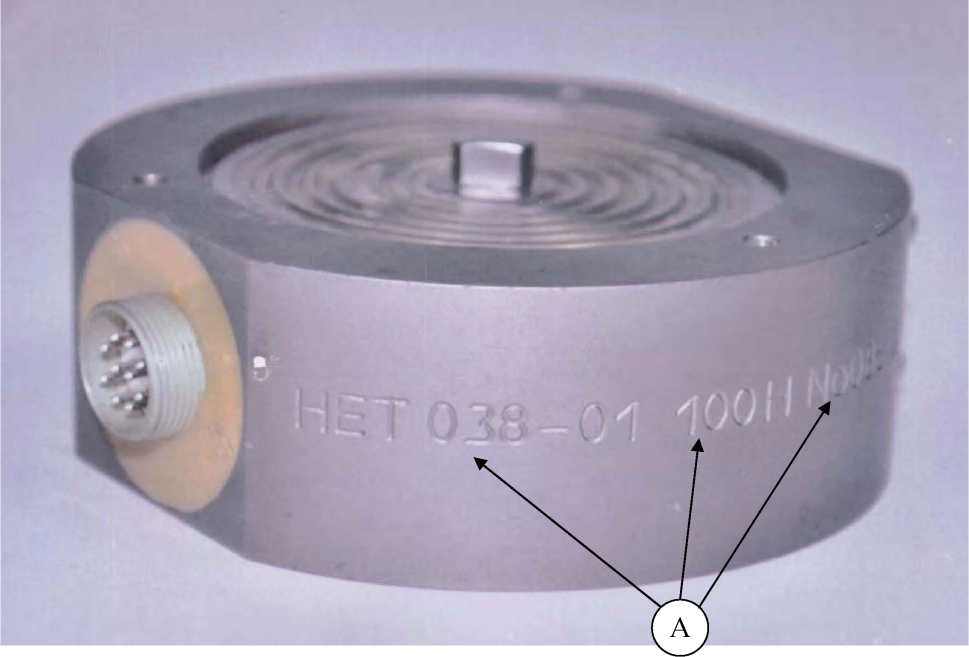

Рисунок 2 - Схема обозначения мест маркировки знака утверждения типа, предела измерений, заводского номера

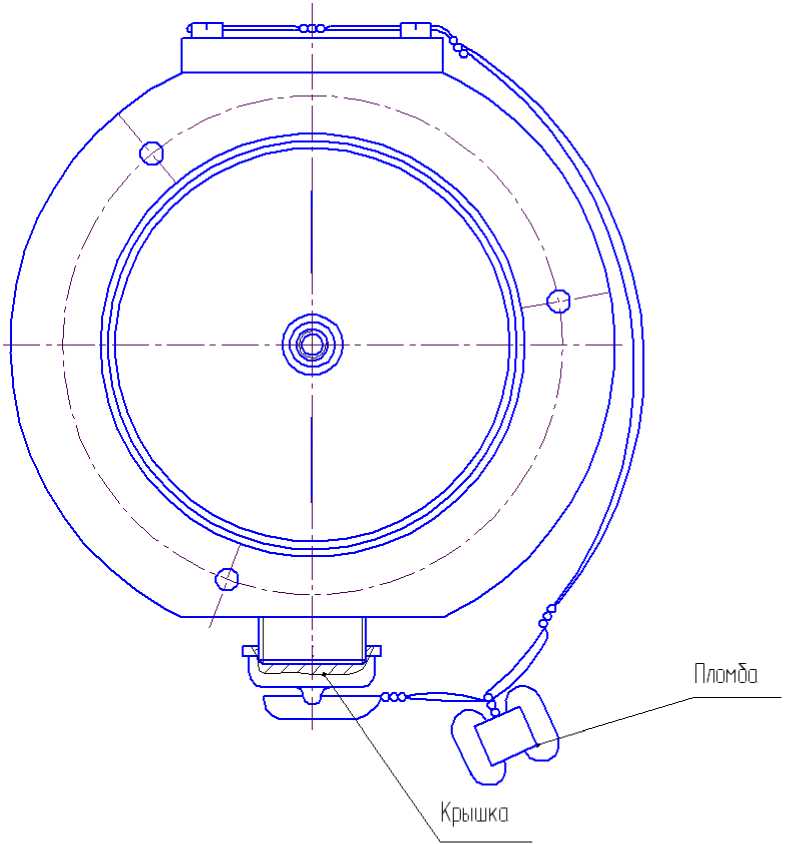

Рисунок 3 - Схема пломбировки датчика
Технические характеристики
Основные метрологические и технические характеристики датчиков приведены в таблице 2.
Таблица 2
|
Наименование параметра или характеристики |
Значение характеристики |
|
Диапазоны измерений силы, Н |
от 0 до 20 от 0 до 100 |
|
Пределы допускаемой относительной погрешности измерений, % - для диапазона измерений от 0 до 20 Н - для диапазона измерений от 0 до 100 Н |
± 0,2 ± 0,1 |
|
Число измерительных каналов |
1 |
|
Электрическое сопротивление изоляции, МОм, не менее: - в нормальных климатических условиях - при повышенной влажности воздуха и пониженной температуре воздуха |
500 10 |
|
Входное сопротивление, Ом |
от 388 до 412 |
|
Выходное сопротивление, Ом |
от 388 до 412 |
|
Наименование параметра или характеристики |
Значение характеристики |
|
Значение приведенного начального выходного сигнала (начальный коэффициент передачи), мВ/В, не более |
от 0 до 0,12 |
|
Приведенное значение выходного сигнала (рабочий коэффициент передачи) при номинальной нагрузке без учета знака, мВ/В, не более: - для диапазона измерений от 0 до 20 Н (НЕТ 038) - для диапазона измерений от 0 до 100 Н (НЕТ 038-01) |
от 1,1 до 1,5 от 1,35 до 1,95 |
|
Коэффициент влияния температуры на чувствительность датчика, %/°С, не более |
0,05 |
|
Степень защиты по ГОСТ 14254-96 |
IP65 |
|
Нижний предел измерений датчика от верхнего предела измерений датчика, % |
5 |
|
Средняя наработка на отказ, ч, не менее |
30000 |
|
Назначенный срок службы, лет, не менее |
10 |
|
Напряжение питания, В |
от 5,7 до 6,3 |
|
Габаритные размеры (длина х диаметр х высота), мм, не более Установочные размеры, три отверстия (диаметр), мм, не более |
82 х 80 х 30 3 |
|
Масса, кг, не более |
0,5 |
|
Нормальные условия эксплуатации: - температура окружающего воздуха, 0С - относительная влажность воздуха при температуре воздуха 35 0С, % - атмосферное давление, мм рт. ст. |
от 15 до 35 от 45 до 80 от 645 до 795 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, 0С - относительная влажность воздуха при температуре воздуха 30 0С, % - атмосферное давление, мм рт. ст. |
от 5 до 40 до 95 от 630 до 800 |
Знак утверждения типа
наносится на корпус датчика методом штамповки и типографским способом на титульный лист эксплуатационной документации.
Комплектность
Комплект поставки включает:
- датчик силоизмерительный НЕТ 038 (СДАИ.404179.008) - 1 шт.,
- серьга (СДАИ.304595.003) и упор (СДАИ.714511.002) - поставляются по требованию потребителя и оговариваются при заказе изделия;
- комплект эксплуатационной документации - 1 шт.;
- методика поверки СДАИ.404179.008 МП - 1 шт.
Поверка
осуществляется по документу СДАИ.404179.008 МП «Инструкция. Датчики силоизмерительные НЕТ 038. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУ «32 ГНИИИ Минобороны России» 05.05.2011 года.
Основные средства поверки:
Гири класса точности М1 по ГОСТ 7328-01 (зарегистрированы в Госреестре под №27948-04).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Сведения о методах измерений
СДАИ.404179.008 ПС Датчик силоизмерительный НЕТ 038. Паспорт.
Нормативные документы
ГОСТ Р 8.663-2009 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений силы.
СДАИ.404179.008 ТУ Датчик силоизмерительный НЕТ 038. Технические условия.
