Датчики силы Bm 100 (Bm 2.323.000)
| Номер в ГРСИ РФ: | 49331-12 |
|---|---|
| Производитель / заявитель: | ОАО "НИИ физических измерений" (НИИФИ), г.Пенза |
Датчики силы Bm 100 (Bm 2.323.000) (далее ╞ датчики) предназначены для измерений знакопеременных сил сжатия и растяжения в диапазоне частот от 0 до 25 Гц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 49331-12 |
| Действует | по 01.03.2027 |
| Наименование | Датчики силы |
| Модель | Bm 100 (Bm 2.323.000) |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 37858915-816c-d84c-dd3f-cbe898278bef |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 28.02 |
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ "Воентест" |
| Адрес центра | 141006, г.Мытищи Московской обл., 32 ГНИИИ МО РФ или в/ч 55215 |
| Руководитель центра | Храменков Виктор Николаевич |
| Телефон | (8*095) 586-23-88 |
| Факс | 583-99-48 |
| Информация о сертификате | |
| Срок действия сертификата | 23.03.2017 |
| Номер сертификата | 45821 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 168 от 23.03.12 п.05 |
Производитель / Заявитель
АО "НИИФИ", РОССИЯ, г. Пенза
Россия
440011, ул.Володарского, 8/10
Поверка
| Методика поверки / информация о поверке | Bm 2.323.000 МП |
| Межповерочный интервал / Периодичность поверки |
Первичная поверка до ввода в эксплуатацию
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 18 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 19.04.2026 |
Поверители
Скачать
|
49331-12: Описание типа
2017-49331-12.pdf
|
Скачать | 151.2 КБ | |
|
49331-12: Методика поверки
2022-mp49331-12.pdf
|
Скачать | 230.1 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Датчики силы Bm 100 (Bm 2.323.000) (далее - датчики) предназначены для измерений знакопеременных сил сжатия и растяжения в диапазоне частот от 0 до 25 Гц.
Описание
Конструктивно датчик состоит из тяги, кожуха, тензорезисторов, вилки.
Тяга представляет собой упругий элемент, выполненный в виде полого цилиндра, с одной стороны которого имеется установочное резьбовое отверстие М12 1-71Н с другой -серьга, в которую впрессован подшипник. На рабочей части упругого элемента клеятся тензорезисторы. собранные в мостовую измерительную схему. Для настройки датчика по начальному сигналу и по уходу начального сигнала от температуры в датчике предусмотрены подстроечные резисторы. Мостовая измерительная схема защищена от механических повреждений кожухом. который приваривается к тяге. Подача напряжения питания на датчик и съем выходного сигнала осуществляется с помощью вилки РРС3-10-1-3-В ГЕО.364.215 ТУ. приваренной к кожуху. Сварные соединения обеспечивают герметичное исполнение датчика.
Принцип действия датчиков основан на преобразовании усилия. воздействующего на чувствительный элемент датчика. в электрический сигнал. При действии силы на датчик. деформируется упругий элемент. Деформация воспринимается тензорезисторами. в результате чего меняется их электрическое сопротивление. что приводит к изменению выходного сигнала датчика. По величине выходного сигнала определяется величина измеряемой силы.
Датчики неремонтируемые.
Датчики в зависимости от диапазонов измерений и конструкции изготавливаются в 6 модификациях в соответствии с таблицей 1.
Таблица 1
|
Обозначение |
Диапазоны измерений, Н |
Шифр датчика |
Особенности конструкции |
|
Bm 2.323.000 |
±2000 |
Bm 100 |
ось вилки РРС3-10-1-3-В перпендикулярна плоскости серьги |
|
-01 |
±4000 |
Bm 100-01 | |
|
-02 |
±8000 |
Bm 100-02 | |
|
-03 |
±2000 |
Bm 100-03 |
ось вилки РРС3-10-1-3-В параллельна плоскости серьги |
|
-04 |
±4000 |
Bm 100-04 | |
|
-05 |
±8000 |
Bm 100-05 |
Фотография общего вида датчика приведена на рисунке 1.
Схема обозначения мест для размещения наклейки. маркировки заводского номера приведена на рисунке 2.
Схема пломбировки датчика приведена на рисунке 3.

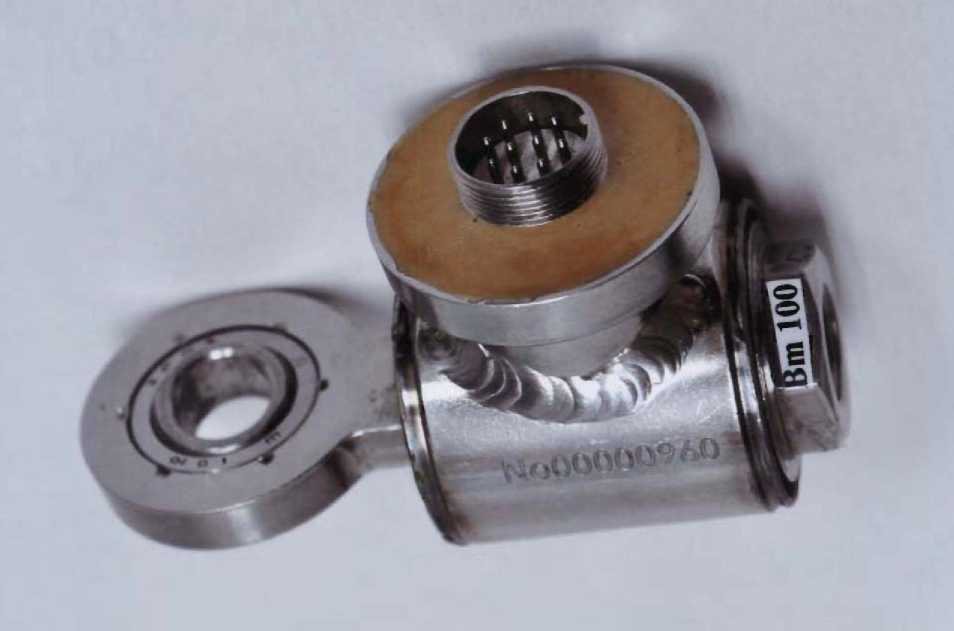

Рисунок 1 - Фотография общего вида датчика

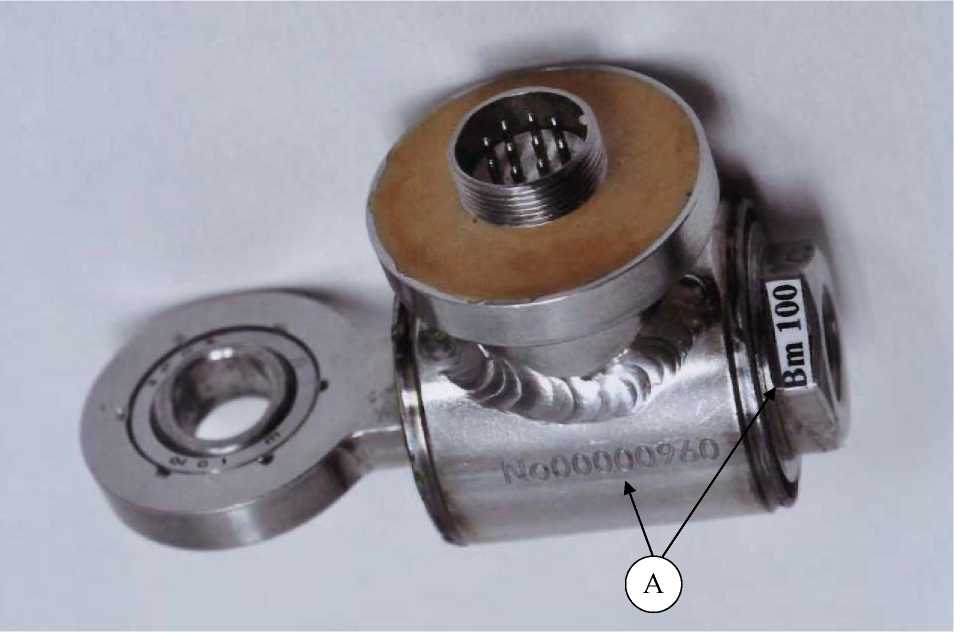

Рисунок 2 - Схема обозначения мест для размещения наклейки, маркировки заводского номера

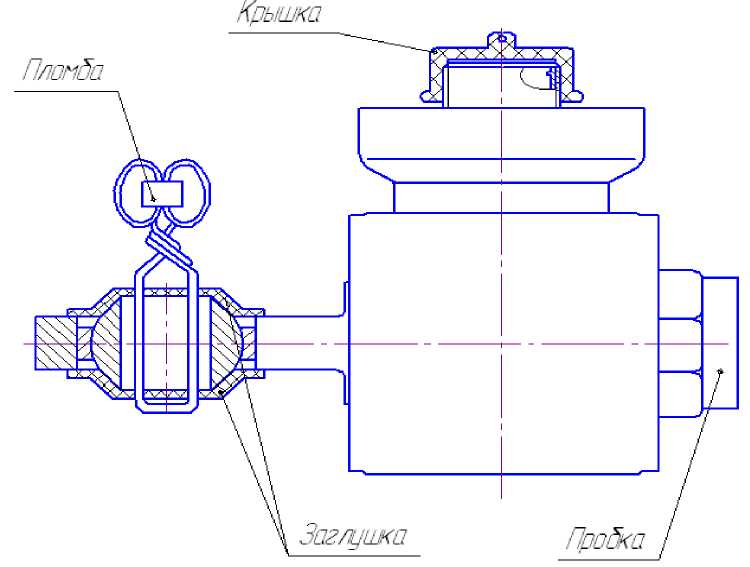

Рисунок 3 - Схема пломбировки датчика
Технические характеристики
Основные метрологические и технические характеристики датчиков приведены в таблице 2.
Таблица 2
|
Наименование параметра или характеристики |
Значение характеристики |
|
Диапазоны измерений, Н (кгс) |
±2000 (204) ±4000 (408) ±8000(816) |
|
Пределы допускаемой основной относительной погрешности измерений, % |
±1 |
|
Пределы допускаемой дополнительной относительной погрешности измерений, обусловленной приложением силы под углом 1°, % |
±0,6 |
|
Пределы допускаемой дополнительной относительной погрешности измерений, обусловленной воздействием перегрузки 1,5Рном, % (где Рном - максимальное значение диапазона измерений, соответствует 2000 Н (204 кгс), 4000 Н (408 кгс), 8000 Н (816 кгс)) |
±0,5 |
|
Пределы допускаемой дополнительной относительной погрешности измерений, обусловленной воздействием вибрации, % |
±0,2 |
|
Пределы допускаемой дополнительной относительной погрешности измерений, обусловленной воздействием многократных ударов, % |
±0,2 |
|
Пределы допускаемой дополнительной относительной погрешности измерений, обусловленной воздействием линейных ускорений, % |
±0,2 |
|
Пределы допускаемой дополнительной относительной погрешности измерений, обусловленной воздействием акустических шумов, % |
±0,05 |
|
Наименование параметра или характеристики |
Значение характеристики |
|
Пределы допускаемой дополнительной относительной погрешности измерений, обусловленной воздействием атмосферного давления, %: - с диапазоном измерений 2000 Н (204 кгс) - с диапазоном измерений 4000 Н (408 кгс) - с диапазоном измерений 8000 Н (816 кгс) |
±3 ±1,5 ±0,8 |
|
Пределы допускаемой дополнительной относительной погрешности измерений, обусловленной изменением температуры на каждые 10 °С в диапазоне от минус 50 до 50 °С, % |
±0,7 |
|
Коэффициент влияния температуры на чувствительность датчиков, %/°С, не более |
0,05 |
|
Входное сопротивление, Ом |
от 679 до 721 |
|
Выходное сопротивление, Ом |
от 679 до 721 |
|
Начальный выходной сигнал, мВ/В, не более: - в нормальных климатических условиях - при относительной влажности 95 % и температуре воздуха 35 °С |
0,44 0,87 |
|
Выходной сигнал при приложении номинальной нагрузки без учета знака, мВ/В, не более |
от 1,35 до 1,8 |
|
Напряжение питания, В |
от 7,2 до10,8 от 9,6 до 12,4 |
|
Ток потребления при питании 12 В, мА, не более |
30 |
|
Электрическое сопротивление изоляции, МОм, не менее: - в нормальных климатических условиях - при относительной влажности воздуха 95 % и температуре воздуха 35 °С |
10 2 |
|
Назначенный ресурс, ч, не менее |
100 |
|
Назначенный срок службы, лет, не менее |
11 |
|
Габаритные размеры (длина х диаметр х высота), мм, не более Установочная резьба |
75 х 32 х 55 М12 х 1 - 7Н |
|
Масса, кг, не более |
0,15 |
|
Нормальные условия эксплуатации: - температура окружающего воздуха, 0С - относительная влажность воздуха при температуре воздуха 35 0С, % - атмосферное давление, мм рт. ст. |
от 15 до 35 от 45 до 80 от 645 до 795 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, 0С - относительная влажность воздуха при температуре воздуха 35 0С, % - атмосферное давление, кПа |
от минус 50 до 50 до 98 от 104 до 1’10-3 |
Знак утверждения типа
наносится на корпус датчика в виде наклейки и типографским способом на титульный лист эксплуатационной документации.
Комплектность
Комплект поставки включает:
- датчик силы Bm 100 (Bm 2.323.000) - 1 шт.,
- комплект эксплуатационной документации - 1 шт.;
- методика поверки Bm 2.323.000 МП - 1 шт.
Поверка
осуществляется по документу Bm 2.323.000 МП «Инструкция. Датчики силы Bm 100. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУ «32 ГНИИИ Минобороны России» 05.05.2011 года.
Основные средства поверки:
динамометр ДО-2-5 (Рег. № 1834-63), диапазон воспроизводимых сил от 1 до 50 кН, пределы допускаемой погрешности воспроизведения силы ±0,2 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Сведения о методах измерений
Датчик силы Bm 100. Техническое описание и инструкция по эксплуатации. Bm 2.323.000 ТО.
Нормативные документы
ГОСТ Р 8.663-2009 Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений силы.
Bm 2.323.000 ТУ Датчик силы Bm 100. Технические условия.
Вт 2.323.000 ФО Датчик силы Bm 100. Формуляр.
