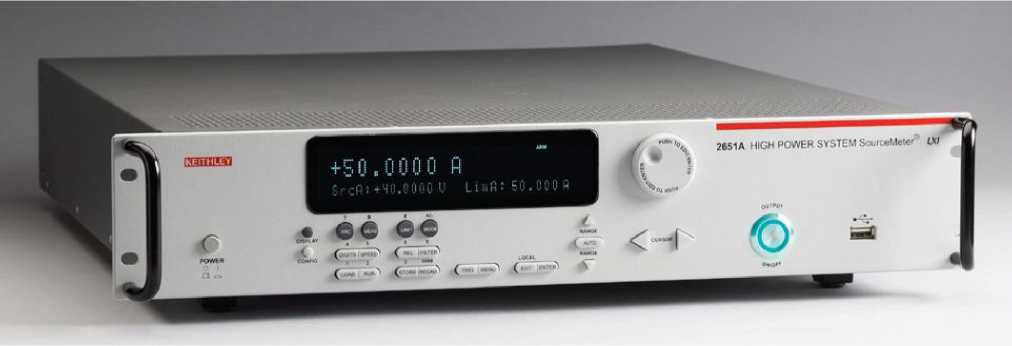

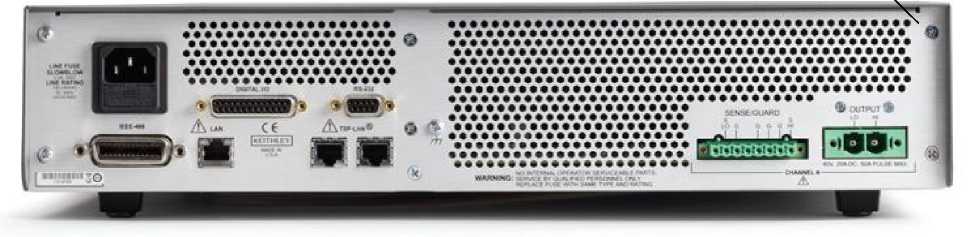

Калибраторы-измерители напряжения и силы тока 2651A

идентификационное наименование программного обеспечения

2651A Firmware

номер версии программного обеспечения

1.0.0 и выше

класс риска (уровень защиты)

класс риска C по WELMEC 7.2 для категории P уровень защиты C по МИ 3286-2010

пределы воспроизведения и измерения напряжения

от 0,1 до 10 В 1; 20; 40 В

пределы воспроизведения и измерения силы тока

от 100 нА до 1 А 1; 5; 10; 20; 50 А

максимальная выходная мощность в канале

202 Вт

пределы допускаемой основной погрешности воспроизведения напряжения U при температуре 23±5 °C

на пределах 100 мВ; 1 В на пределах 10; 20 В

на пределе 40 В

± (2^10-4 U + 500 мкВ)

± (2^10-4 U + 5 мВ)

± (2^10-4 U + 12 мВ)

пределы допускаемой основной погрешности измерения напряжения U при температуре 23 ± 5 °C

на пределах 100 мВ; 1 В

на пределе 10 В

на пределе 20 В

на пределе 40 В

± (1,5-10’4 U + 300 мкВ)

± (1,5-W4 U + 3 мВ)

± (1,5-W4 U + 5 мВ)

± (1,5-W4 U + 8 мВ)

пределы допускаемой основной погрешности воспроизведения силы тока I при температуре 23 ± 5 °C

на пределе 100 нА на пределе 1 мкА

± (1-10-3 I + 500 пА) ± (1-10-3 I + 2 нА)

на пределе 10 мкА

± (1-10-3 I + 10 нА)

на пределе 100 мкА

± (зЧ0-4 I + 60 нА)

на пределе 1 мА

± (зЧ0-4 I + 300 нА)

на пределе 10 мА на пределе 100 мА на пределах 1 и 5 А

на пределе 10 А

на пределе 20 А

на пределе 50 А

± (3-10-4 I + 8 мкА)

± (3-10-4 I + 30 мкА)

± (8-10-4 I + 3,5 мА)

± (1,5-10’3 I + 6 мА)

± (1,5-10’3 I + 8 мА)

± (1,5^10-3 I + 50 мА) 2

пределы допускаемой основной погрешности измерения силы тока I при температуре 23 ± 5 °C

на пределе 100 нА на пределе 1 мкА на пределе 10 мкА на пределе 100 мкА на пределе 1 мА на пределе 10 мА на пределе 100 мА на пределах 1 и 5 А на пределе 10 А на пределе 20 А на пределе 50 А

± (8^10-4 I + 500 пА)

± (8-10-4 I + 2 нА)

± (8-10-4 I + 8 нА)

± (2-10-4 I + 25 нА)

± (2-10-4 I + 200 нА)

± (2^10-4 I + 2,5 мкА)

± (2-10-4 I + 20 мкА)

± (5-10-4 I + 3 мА)

± (1,2^10-3 I + 6 мА) ± (8^10-4 I + 8 мА)

± (5^10-4 I + 50 мА) 2

пределы допускаемой дополнительной погрешности в интервалах температур от 0 до 18 °C и от 28 до 50 °C

воспроизведение и измерение напряжения

± 0,15 % / °C

воспроизведение и измерение силы тока на пределах 100 мкА и выше на пределах от 100 нА до 10 мкА

± 0,15 % / °C

± 0,35 % / °C

габаритные размеры

ширина высота глубина

435 мм

89 мм

549 мм

масса, не более

9,98 кг

потребляемая мощность от сети 220 В; 50 Гц, не более

550 ВА

рабочие условия применения

температура окружающей среды

от 0 до 50 °C

относительная влажность воздуха при температуре до 35 °C

до 70 %

предельная высота над уровнем моря

2000 м

температура хранения и транспортирования

от - 25 до + 65 °C

электромагнитная совместимость

по ГОСТ Р 51522-99

безопасность

по ГОСТ Р 52319-2005

наименование и обозначение

количество

Калибратор-измеритель напряжения и силы тока 2651A

1 шт.

Кабель сетевой

1 шт.

Кабель интерфейсный Ethernet RG-45 CA-180-3A

2 шт.

Переходная колодка 8-pin 2600-KIT

1 шт.

наименование и обозначение

количество

Комплект переходных соединителей CS-1592-2, CS1626-2

1 шт.

Низкоимпедансный кабель 2651A-KIT-1A

1 шт.

Компакт-диск CD с документацией и программным обеспечением

1 шт.

Калибраторы-измерители напряжения и силы тока 2651A. Краткое руководство пользователя. 2651A-900-01R

1 шт. для 2651A

Калибраторы-измерители напряжения и силы тока 2651A. Методика поверки. KI-2651А-2012

1 шт.

наименование и требования к метрологическим характеристикам

рекомендуемое средство поверки и его метрологические характеристики

вольтметр постоянного напряжения относительная погрешность измерения постоянного напряжения

10; 20; 50 мВ не более ± 0,03 %

100 мВ не более ± 0,07 %

1; 10 В не более ± 0,01 %

20; 40 В не более ± 0,007 %

мультиметр Agilent 3458A

относительная погрешность измерения постоянного напряжения

10 мВ не более ± 0,0041 %

20 мВ не более ± 0,0026 %

50 мВ не более ± 0,0017 %

100 мВ не более ± 0,0014 %

1; 10 В не более ± 0,001 %

20; 40 В не более ± 0,0014 %

измеритель силы постоянного тока

относительная погрешность измерения силы постоянного тока

100 нА не более ± 0,15 %

1 мкА не более ± 0,07 %

10 мкА не более ± 0,04 %

100 мкА; 1; 10; 100 мА не более ± 0,01 %

1 А не более ± 0,07 %

мультиметр Agilent 3458A

относительная погрешность измерения силы постоянного тока

100 нА не более ± 0,044 %

1 мкА не более ± 0,0065 %

10; 100 мкА; 1; 10 мА не более ± 0,0035 %

100 мА не более ± 0,0045 %

1 А не более ± 0,0125 %

мера сопротивления 0,01 Ом

относительная погрешность сопротивления не более ± 0,02 %; максимальная сила тока 5 А

катушка сопротивления Р310 0,01 Ом класс точности 0,01 или 0,02;

максимальная сила тока 10 А

мера сопротивления 0,001 Ом

относительная погрешность сопротивления не более ± 0,02 %; максимальная сила тока 20 А

катушка сопротивления Р310 0,001 Ом класс точности 0,01 или 0,02;

максимальная сила тока 32 А
