Калибратор реактивности цифровой КРЦ-1
| Номер в ГРСИ РФ: | 49394-12 |
|---|---|
| Производитель / заявитель: | ФГУП "НИТИ им.А.П.Александрова", г.Сосновый Бор |
Для воспроизведения реактивности путем формирования импульсного, токового и импульсно - токового сигнала, скорость и закон изменения которого соответствует изменению мощности ядерного реактора в точечном приближении при постоянном заданном значении реактивности.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 49394-12 | ||||||
| Наименование | Калибратор реактивности цифровой | ||||||
| Модель | КРЦ-1 | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | ed2095ed-fe8b-0bae-1903-19845bb76d16 | ||||||
| Испытания |
|
||||||
| Год регистрации | 2012 | ||||||
| Общие данные | |
|---|---|
| Класс СИ | 38.01 |
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМ |
| Адрес центра | 198005, г.С.-Петербург, Московский пр., 19 |
| Руководитель центра | Ханов Николай Иванович |
| Телефон | (8*812) 251-76-01 |
| Факс | 113-01-14 |
| Информация о сертификате | |
| Срок действия сертификата | . . |
| Номер сертификата | 45919 |
| Тип сертификата (C - серия/E - партия) | Е |
| Дата протокола | Приказ 175 от 26.03.12 п.27 |
Производитель / Заявитель
ФГУП "НИТИ им.А.П.Александрова", РОССИЯ, г.Сосновый Бор
Россия
188540, Ленинградская обл., тел. (81269) 22-667, факс 23-672, E-mail: postmaster@niti.ru
Поверка
| Методика поверки / информация о поверке | МП 2201-0020-2011 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
49394-12: Описание типа
2012-49394-12.pdf
|
Скачать | 125.2 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Калибратор реактивности цифровой КРЦ-1 (далее калибратор) предназначен для воспроизведения реактивности путем формирования импульсного, токового и импульсно -токового сигнала, скорость и закон изменения которого соответствует изменению мощности ядерного реактора в точечном приближении при постоянном заданном значении реактивности.
Описание
Принцип действия Калибратора основан на преобразовании цифрового сигнала в импульсный, токовый и импульсно - токовый сигналы, скорость и закон изменения которых соответствует изменению мощности ядерного реактора в точечном приближении при постоянном заданном значении реактивности.
Реактивность ядерного реактора — величина, характеризующая динамику цепной реакции в активной зоне ядерного реактора. Реактивность реактора (p/в) является мерой отклонения реактора от критического состояния (далее - реактивность p/в, относительные единицы (о.е)). Реактивность подкритического реактора отрицательна, надкритического реактора положительна, критического реактора равна нулю.
Конструктивно калибратор выполнен на базе ПЭВМ Pentium-IV. Калибратор имеет три импульсных выхода и один токовый выход.
Питание калибратора осуществляется от сети частотой (50 ±0,5) Гц и напряжением
230
+22
- 33
В.
Калибратор состоит из: узла цифро-аналоговой обработки сигналов; узла формирования выходных сигналов.
В узел цифро-аналоговой обработки входит плата цифро-аналогового преобразователя PCI-6208V, узел формирования выходных сигналов состоит из платы формирования сигналов.
При работе Калибратора с платы цифро-аналогового преобразователя PCI-6208V на плату формирования сигналов подается изменяющееся в зависимости от величины и знака реактивности аналоговое напряжение. Плата формирования сигналов на своих выходах формирует токовый сигнал, импульсный сигнал ТТЛ-уровня и разнополярные импульсные сигналы.
На панели управления Калибратором отображаются: заданное значение реактивности, начальные условия, органы управления, с помощью которых устанавливаются:
- режим работы, при котором выбирается один из следующих режимов воспроизведения сигнала:
- импульсный;
- токовый;
- импульсно-токовый и режим задания:
- реактивности;
- скорости введения реактивности;
- начальные условия;
- требуемое значение и знак реактивности.

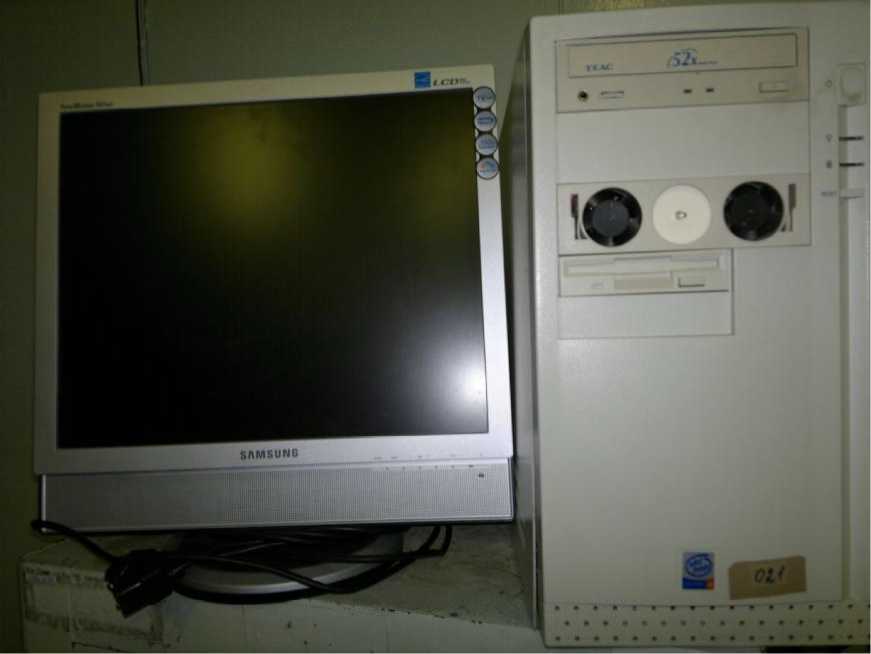

Рис.1 Внешний вид калибратора реактивности цифрового КРЦ-1
Программное обеспечение
Встроенное программное обеспечение Программное обеспечение, используемое в калибраторе (далее ПО КРЦ-1), является встроенным и предназначено для воспроизведения реактивности путем формирования цифрового сигнала, скорость и закон изменения которого соответствует изменению мощности ядерного реактора в точечном приближении при постоянном заданном значении реактивности.
ПО КРЦ-1 позволяет вычислять реактивность в модели точечной кинетики реактора.
ПО КРЦ-1 является встроенным и его разделение с выделением метрологически значимой части не предусмотрено (все ПО считается метрологически значимым).
В соответствии с разделом 2.6 МИ 3286-2010 уровень защиты ПО КРЦ-1 от непреднамеренных и преднамеренных изменений соответствует уровню «С».
Идентификационные данные ПО КРЦ-1 представлены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
ПО КРЦ-1 |
Pribor.exe |
1.0 |
9BF6C4C2 |
CRC.32 |
Влияние ПО КРЦ-1 учтено при нормировании метрологических характеристик.
Технические характеристики
|
1. Диапазон воспроизведения реактивности выходного | |
|
сигнала силы тока или частоты импульсов напряжения, | |
|
p/в в трех режимах работы: - в режиме воспроизведения импульсов напряжения в |
от минус 25 до минус 0,01 от плюс 0,05 до плюс 0,5 |
|
диапазоне, имп/с |
от 200 до 2-106; от 10-9 до 10-3; от 200 до 2-106; |
|
- в режиме воспроизведения силы тока в диапазоне, А | |
|
- в импульсно-токовом режиме в диапазонах, имп/с | |
|
и, А 2. Предел допускаемой основной относительной погрешности воспроизведения реактивности выходного сигнала силы тока или частоты |
от 10-7 до 10-3. |
|
импульсов напряжения 6, %: 3. Параметры выходных сигналов калибратора: а) амплитуда выходных импульсных сигналов: |
±6 |
|
- ТТЛ - импульс положительной полярности, В |
от 1,4 до 2,7 |
|
- импульс положительной полярности, В |
0,2 |
|
- импульс отрицательной полярности, В б) длительность выходных импульсных сигналов, нс, не более: |
0,2 |
|
- ТТЛ - импульс положительной полярности |
120 |
|
- импульс положительной полярности |
120 |
|
- импульс отрицательной полярности |
120 |
|
в) выходной сигнал силы тока, А |
от 10-9 до 10-3 |
|
4. Потребляемая мощность, В-А, не более |
300 |
|
5. Габаритные размеры (без монитора), мм., не более: |
420x200x480 |
|
6. Масса(без монитора), кг, не более 7. Условия эксплуатации: |
10 |
|
- диапазон температуры окружающего воздуха, оС |
23±2; |
|
- относительной влажности воздуха при 25 оС, % |
30-80; |
|
- атмосферное давление, кПа |
от 84 до 106; |
|
- напряжение питающей сети, В |
230 '32; |
|
- частота, Гц; |
50±2 |
|
8. Средний срок службы, лет Знак утверждения типа10 | |
Знак утверждения типа наносится на титульный лист Паспорта типографским способом, на прибор в виде наклейки.
Комплектность
В комплект поставки входят:
Калибратор реактивности цифровой КРЦ-1 - 1 комплект.
Состав комплекта Калибратора
- ПЭВМ Pentium-IV 1 компл.;
- плата ЦАП PCI-6208V 1 шт.;
- плата формирования сигналов (05.046.0010.00) 1 шт.;
- соединитель (05.046.0030.00)
1 шт.;
1 шт.;
2 шт.;
3 шт.;
1 шт.;
1 шт.;
1 шт.
- кабель К1 (05.046.0040.00)
- нагрузка (05.046.0070.00)
- кабель К2 (05.046.0060.00)
- паспорт (05.046.0000.00 ПС)
- руководство по эксплуатации (05.046.0000.00 РЭ)
- методика поверки МП 2201 - 0020 - 2011
П римечание 1: В комплект ПЭВМ Pentium-IV входят системный блок, монитор, клавиатура, мышь;
Примечание 2: Плата ЦАП PCI-6208V и плата формирования сигналов (05.046.0010.00) вставлены в системный блок ПЭВМ Pentium-IV.
Поверка
осуществляется по документу «Калибратор реактивности цифровой КРЦ-1, Методика поверки МП 2201 - 0020 - 2011», утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И. Менделеева" в ноябре 2011 г.
Основные средства измерений, применяемые при поверке:
- мультиметр цифровой прецизионный 3458А:
• Базовая погрешность ± 0,0008 %, 8У2 разрядов
• Скорость измерений от 0,2 до 100000 в секунду
• Измерение: пост./перемен. напряжение и ток, отношение постоянных напряжений, сопротивление (2/4 проводная схема), частота, период
• Рабочая полоса частот до 12 МГц
• Разрешение (10 нВ; 1 пА; 10 мкОм)
- частотомер электронно- счетный Ч3-85/3
• Диапазон измерения частоты 0,001 Гц - 100 МГц
• Погрешность опорного генератора ± Г10-7
Сведения о методах измерений
Руководство по эксплуатации «Калибратор реактивности цифровой КРЦ-1, 05.046.0000.00 РЭ»
Нормативные документы
1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
2. ГОСТ 8.027-2001. ГСИ. Государственный первичный эталон и Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
3. ГОСТ 8.022-91. ГСИ. Государственный первичный эталон и Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 10-16 - 30 А.
4. Руководство по эксплуатации «Калибратор реактивности цифровой КРЦ-1,
05.046.0000.00 РЭ»
5. ГОСТ 23082-78 "Реакторы ядерные. Термины и определения"
Рекомендации к применению
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
