Машины измерительные Werth ShaftScope CNC

Назначение

Машины измерительные Werth ShaftScope CNC (далее - машины) предназначены для двухмерных измерений геометрических параметров сложных деталей различной геометрической формы.

Описание

Принцип действия машин основан на считывании с измерительных шкал данных, соответствующих интервалам перемещения оптических датчиков перемещений по осям X, Y.

Машины состоят из алюминиевого стола с измерительным столиком, центров или поворотной оси для крепления детали, встроенных измерительных шкал и оптических датчиков перемещений, осветительной системы, оптоэлектронного измерительного блока, системы обработки изображений с CCD-камерой, вычислительного блока, контроллера, блока программного управления или электронного пульта для ручного управления, персонального компьютера (далее - ПК) в комплекте с двумя мониторами, стола для вычислительного блока, блока программного управления и ПК.

Машины укомплектованы одним из следующих объективов: объективом WerthZoom c увеличением от 0,5 до 3,0 крат; телецентрической оптической системой с увеличением 0,2 крат (стандартной; с высоким разрешением); телецентрической оптической системой с увеличением 0,4 крат (стандартной; с высоким разрешением).

Алюминиевый стол машин имеет регулируемые опоры для установки по уровню.

Существует четыре исполнения машин, которые различаются диапазоном измерений линейных размеров.

Внешний вид машин представлен на рисунке 1.

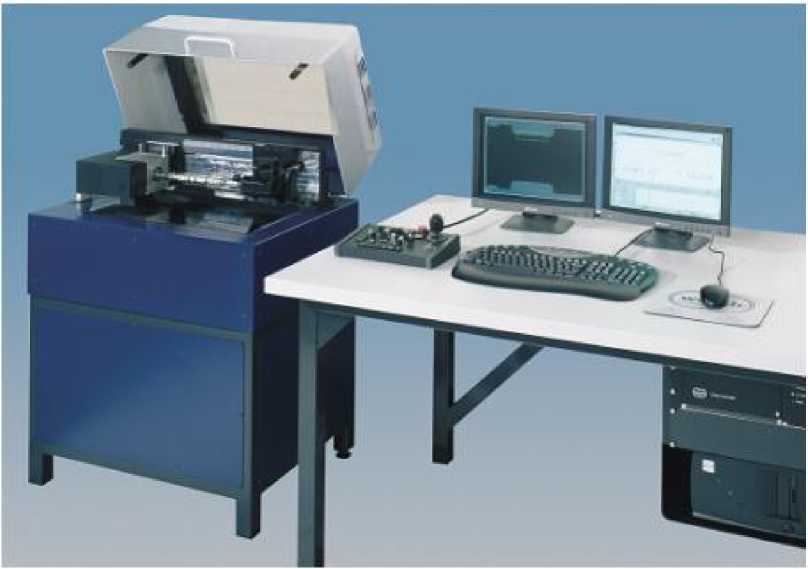

Рисунок 1 - Внешний вид машины

Программное обеспечение

Машины работают с автономным программным обеспечением (далее - ПО) «WinWerth». ПО обеспечивает сбор, хранение, отображение, запись и обработку результатов измерений.

Таблица 1

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.

Технические характеристики

1. Диапазон и пределы допускаемой абсолютной погрешности измерений линейных размеров, дискретность, масса измеряемого изделия, габаритные размеры и масса машин приведены в таблице 2.

Таблица 2

* L - измеряемая длина в мм.

2. Питание от сети переменного тока с параметрами:

- напряжение, В..................................................................................... 220±10;

- частота, Гц............................................................................................50±12.

3. Потребляемая мощность, Вт, не более............................................................500.

4. Условия эксплуатации:

- диапазон температуры окружающего воздуха, °С.................................от +18 до +22;

- диапазон относительной влажности окружающего воздуха, %...........................от 40 до 70;

- диапазон атмосферное давление, кПа..............................................от 84,0 до 106,7.

5. Средний срок службы, лет.............................................................................5.

6. Наработка на отказ, ч......................................................................................................5000.

Знак утверждения типа

Знак утверждения типа наносится на алюминиевый стол машины в виде наклейки, а также на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплектность машин приведена в таблице 3.

Таблица 3

*- по требованию заказчика

Поверка

осуществляется по документу «Машины измерительные Werth ShaftScope CNC. Методика поверки. МП 2512-0019-2011», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в декабре 2011 г.

Основными средствами поверки являются меры длины концевые плоскопараллельные эталонные 3 разряда по МИ 2060-90.

Сведения о методах измерений

Методика измерений приведена в документе «Машины измерительные Werth ShaftScope CNC. Руководство по эксплуатации», 2011 год.

Нормативные документы

1. МИ 2060-90. «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 140-6^50 м и длин волн в диапазоне 0,2^50 мкм».

2. Техническая документация фирмы «Werth Messtechnik GmbH», Германия.

Рекомендации к применению

выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
