Термометры сопротивления платиновые вибропрочные ПТСВ

Назначение

Термометры сопротивления платиновые вибропрочные ПТСВ (далее - термометры) предназначены для измерений температуры в диапазоне от минус 260 до 660 °С.

Описание

Термометры являются переносными приборами и состоят из первичного термопреобразователя - чувствительного элемента (ЧЭПТ) и защитного корпуса.

Принцип действия термометров заключается в использовании температурной зависимости электрического сопротивления платины. Основной частью термометров является ЧЭПТ, представляющий собой резистор, в виде спирали из платиновой проволоки, размещенной в канале керамического каркаса. К каждому концу спирали приварены по два вывода, идущих к головке термометра и служащих для подсоединения термометра к электроизмерительной аппаратуре.

ЧЭПТ помещен в герметизированный защитный корпус, представляющий собой металлическую трубку, на которой закреплена головка термометра с выводами. Металлическая трубка с ЧЭПТ и выводами заполнена порошком оксида алюминия.

Измерение сопротивления термометра осуществляется по четырехпроводной схеме. Термометр имеет четыре вывода - два токовых и два потенциальных. В каждой паре выбор токовых и потенциальных выводов - произвольный.

Термометры выпускаются в следующих модификациях: ПТСВ-1, ПТСВ-2, ПТСВ-2К, ПТСВ-3, ПТСВ-4, ПТСВ-5, отличающихся диапазоном измерений температуры, размерами и чистотой материала ЧЭПТ.

Термометры модификаций ПТСВ-1, ПТСВ-3, ПТСВ-4, ПТСВ-5 укомплектованы соединительным кабелем. Длина кабеля не менее 1,5 м.

Внешний вид термометров и ЧЭПТ представлен на рисунках 1 - 4.

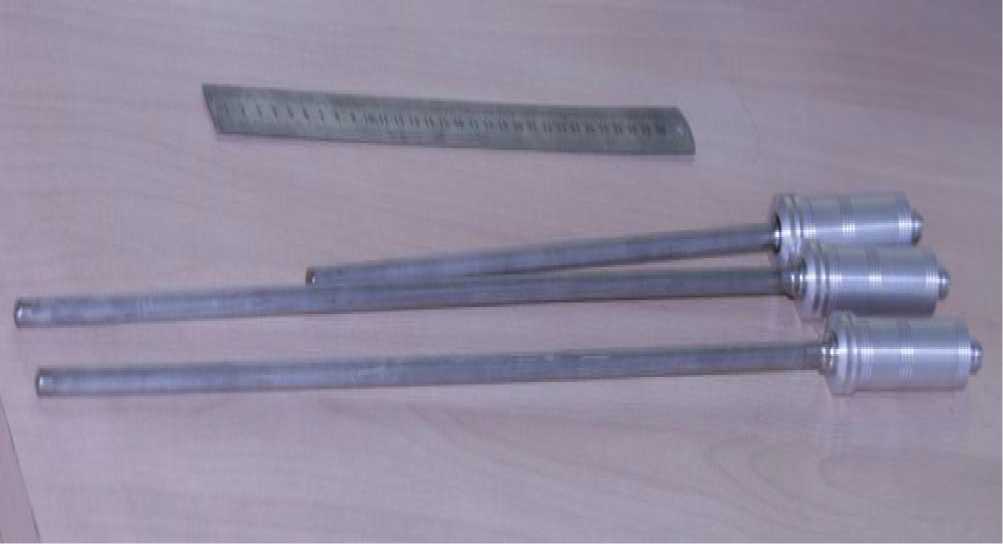

Рисунок 1 - Термометры ПТСВ-1, ПТСВ-3, ПТСВ-4, ПТСВ-5

Рисунок 2 - Термометры ПТСВ-2К

Рисунок 3 - Термометры ПТСВ-2

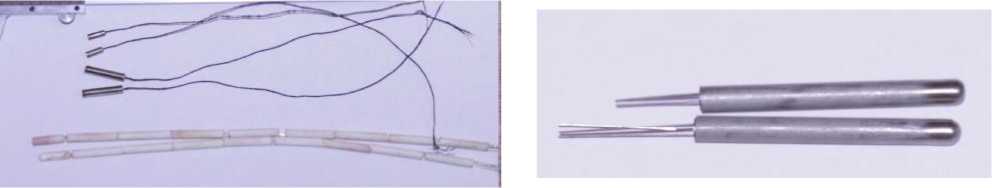

Рисунок 4 - Чувствительные элементы ЧЭПТ

Технические характеристики

Значения относительного сопротивления термометров, определяемого как отношение сопротивления термометра при данной температуре к его сопротивлению в тройной точке воды, диапазоны измерений температуры и разряд термометров приведены в таблице 1.

аблица 1 - Основные технические характеристики

П р и м е ч а н и я: 1 WmnGa - относительное сопротивление термометра в точке плавления галлия.

2 WiTHg - относительное сопротивление термометра в тройной точке ртути.

3 W100 - относительное сопротивление термометра при температуре 100 °С.

4 По требованию потребителя указанные модификации термометров могут быть изготовлены с рабочими диапазонами измеряемых температур, находящимися внутри приведенных выше диапазонов.

5 По требованию потребителя чувствительные элементы ЧЭПТ термометров могут поставляться отдельно. В этом случае, значение относительного сопротивления ЧЭПТ, в зависимости от модификации должно соответствовать значению W100, указанному в таблице 1.

6 По согласованию с заказчиком допускается изготовление термометров 3-го разряда с ЧЭПТ, имеющими W100=1,3850 ± 0,0005.

Доверительная погрешность термометров при доверительной вероятности 0,95 в диапазоне измерений не более значений, приведенных в таблице 2.

Таблица 2 - Основные метрологические характеристики

Термометры с добавлением в шифре модификации индекса «Р» (например: ПТСВ-2К-3Р) имеют индивидуальную градуировку и W100 > 1,3850.

Пределы допускаемой абсолютной погрешности измерений температуры, указанных термометров ± (0,1 + 0,0017ltl), где Itl- абсолютное значение температуры, °С, без учета знака.

Номинальное сопротивление термометра и чувствительного элемента ЧЭПТ при температуре тройной точки воды (RTTB) соответствует одному из значений из ряда: 10; 25;

50; 100 Ом.

Пределы относительной погрешности измерений допускаемого отклонения номинального сопротивления RTTB ± 2,0 %.

Сила измерительного тока термометров...........................................(1 ± 0,1) мА.

Показатель тепловой инерции термометров, не более:

- для ПТСВ-1, ПТСВ-3, ПТСВ-4, ПТСВ-5 ..............................................40

- для ПТСВ-2

- для ПТСВ-2К

Электрическое сопротивление изоляции между электрической цепью ЧЭПТ термометра и защитной арматурой при температуре окружающей среды (20±5) °С и относительной влажности воздуха (60±15) %, не менее:

- 100 МОм при температуре 0 °С;

- 50 МОм при температуре 200 °С;

- 20 МОм при температуре 450 °С;

- 1,5 МОм при температуре 500 °С.

Примечание - Электрическое сопротивление изоляции нормируется для термометров только до верхней температуры рабочего диапазона.

Габаритные размеры термометров ПТСВ и чувствительных элементов ЧЭПТ приведены в таблице 3.

Таблица 3 - Габаритные размеры термометров ПТСВ и чувствительных элементов ЧЭПТ

Масса термометров сопротивления платиновых вибропрочных ПТСВ и чувствительных элементов ЧЭПТ приведена в таблице 4.

Таблица 4 - Масса термометров сопротивления платиновых вибропрочных ПТСВ и чувствительных элементов ЧЭПТ

Термометры модификаций ПТСВ-1, ПТСВ-3, ПТСВ-4, ПТСВ-5 устойчивы к воздействию окружающего воздуха при температуре от минус 50 до 60 °С. При измерениях, температура головок термометров ПТСВ-1, ПТСВ-3, ПТСВ-4, ПТСВ-5 не должна превышать 70 °С.

Для термометров модификаций ПТСВ-2 и ПТСВ-2К данная характеристика не нормируется, так как эти термометры капсульного типа.

Термометры прочны к воздействию синусоидальной вибрации: в диапазоне частот от 5 до 80 Гц с амплитудой смещения для частоты ниже 58 Гц - 0,15 мм и амплитудой ускорения для частоты выше частоты перехода 9,8 м/с2.

Вероятность безотказной работы термометров за 1000 ч или 50 циклов охлаждение -нагрев от крайней температуры рабочего диапазона до (20±5) °С при доверительной вероятности Р = 0,8 - не менее 0,95.

Срок службы не менее 5 лет.

Знак утверждения типа

Знак утверждения типа наносится на головку термометра или на кабель методом наклейки и на титульный лист эксплуатационной документации типографским способом.

Комплектность

Комплект поставки приведен в таблице 4.

Таблица 4 - Комплектность

Поверка

Осуществляется по документу «Инструкция. Термометры сопротивления платиновые вибропрочные ПТСВ. Методика поверки. КРЦМ.408717.020МП», утвержденному руководителем ФГУП «ВНИИФТРИ» 29.09.2011 г.

Основные средства поверки:

термометр сопротивления платиновый эталонный ПТС-10М (Рег. № 11804-99), диапазон воспроизведения температуры от 0 до 660 °С, пределы абсолютной погрешности воспроизведения температуры ± (0,001.. .0,008) ° С;

термометр сопротивления платиновый низкотемпературный образцовый ТСПН-5В (Рег. № 11567-88), диапазон воспроизведения температуры от минус 260 до 30 °С, пределы абсолютной погрешности воспроизведения температуры ± 0,002 °С;

калибратор температуры эталонный ЭЛЕМЕР-КТ-650 (Рег. № 45032-10), диапазон воспроизводимых температур от 50 до 650 °С, нестабильность температуры за время измерения не более 0,005 К за 20 мин, градиент 0,0025 К/см;

термостат переливной прецизионный ТПП-1 (Рег. № 33744-07), диапазон воспроизводимых температур от минус 75 до 300 °С;

государственный первичный эталон единицы температуры - кельвина в диапазоне 0,3 - 273,16 К (ГЭТ 35-2010).

Сведения о методах измерений

Руководство по эксплуатации КРЦМ.408717.020РЭ.

Нормативные документы

ГОСТ 8.558-93. ГСИ. Государственная поверочная схема для средств измерений температуры.

ГОСТ 6651-2009. ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

ГОСТ Р 51233-98. Термометры сопротивления платиновые эталонные 1-го и 2-го разрядов. Общие технические требования.

Технические условия. Термометры сопротивления платиновые вибропрочные ПТСВ. ТУ 4211-002-66134050-2011.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям, в том числе поверка и калибровка средств измерений температуры.
