Меры для поверки установок автоматизированных бесконтактных Calipri - Ferberg CW-40
| Номер в ГРСИ РФ: | 49402-12 |
|---|---|
| Производитель / заявитель: | Фирма "nextSENSE Mess- und Prufsysteme GmbH", Австрия |
Для передачи единицы длины в области измерений геометрических параметров отклонений формы и взаимного расположения поверхностей деталей железнодорожного сортамента (профиля колёс, тормозных дисков, диаметра по гребню, параметров рельса, дефектов колеса и т.д.).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 49402-12 |
| Действует | по 26.03.2017 |
| Наименование | Меры для поверки установок автоматизированных бесконтактных |
| Модель | Calipri - Ferberg CW-40 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 8e7e1a8a-5d91-7d38-490b-2ec874473a59 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 27.01 |
| Год регистрации | 2012 |
| Страна-производитель | Австрия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 26.03.2017 |
| Номер сертификата | 45927 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 186 от 26.03.12 п.08 |
Производитель / Заявитель
Фирма "nextSENSE Mess- und Prufsysteme GmbH", АВСТРИЯ
Австрия
Reininghausstrasse, 13a 8020 Graz/Austria, www.nextsense.at
Поверка
| Методика поверки / информация о поверке | МП 49402-12 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 35 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
49402-12: Описание типа
2012-49402-12.pdf
|
Скачать | 85.5 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Меры для поверки установок автоматизированных бесконтактных «Calipri -Ferberg CW-40» (меры) предназначены для передачи единицы длины в области измерений геометрических параметров отклонений формы и взаимного расположения поверхностей деталей железнодорожного сортамента (профиля колёс, тормозных дисков, диаметра по гребню, параметров рельса, дефектов колеса и т.д.).
Описание
Меры для поверки установок автоматизированных бесконтактных «Calipri - Fer-berg CW-40» представляют собой титановую пластину в форме трапеции с установленными на ней 13 керамическими цилиндрами с известными координатами и диаметром. Схема меры изображена на рисунке 1.

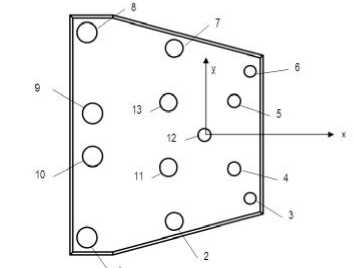

Рисунок 1 - Схема меры для поверки установок автоматизированных бесконтактных «Calipri - Ferberg CW-40»
Принцип действия мер основан на измерении диаметров и координат цилиндров при помощи установок автоматизированных бесконтактных «Calipri - Ferberg CW-40» и последующего определения их отклонения от номинальных значений.
В качестве начала отчета принимается центр цилиндра 12, оси координат выбираются следующим образом: ось Y параллельна основаниям трапеции и направлена в сторону цилиндра 7, ось X параллельна высоте трапеции и направлена в сторону меньшего основания.

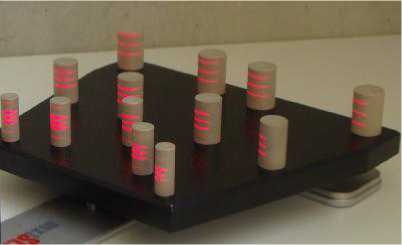

Рисунок 2 - Общий вид меры для поверки установок автоматизированных бесконтактных «Calipri - Ferberg CW-40»
Технические характеристики
|
Наименование параметра |
Значение параметра | ||
|
Диаметры и положение цилиндров | |||
|
Номер цилиндра: |
Номинальный диаметр, мм: |
Положение по оси X, мм: |
Положение по оси Y, мм: |
|
1 |
14 |
-82 |
-71 |
|
2 |
12 |
-21 |
-60 |
|
3 |
8 |
32 |
-44 |
|
4 |
9 |
21 |
-23 |
|
5 |
9 |
21 |
23 |
|
6 |
8 |
32 |
44 |
|
7 |
12 |
-21 |
60 |
|
8 |
14 |
-82 |
71 |
|
9 |
14 |
-78 |
15 |
|
10 |
14 |
-78 |
-15 |
|
11 |
12 |
-25 |
-22,5 |
|
12 |
9 |
0 |
0 |
|
13 |
12 |
-25 |
23 |
|
Пределы допускаемых отклонений диаметров и координат цилиндров, мкм |
±40 | ||
|
Условия эксплуатации: Диапазон рабочих температур, °С Относительная влажность воздуха, % |
от 5 до 35 не более 80, без конденсата | ||
|
Г абаритные размеры, мм - ширина - глубина - высота |
167 283 53 | ||
|
Масса, кг, не более |
1 | ||
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист Руководства по эксплуатации и на металлическое основание меры методом наклеивания.
Комплектность
|
Наименование изделия |
Количество |
|
1. Мера для поверки установок автоматизированных бесконтактных «Calipri - Ferberg CW-40» |
1 шт. |
|
2. Руководство по эксплуатации |
1 экз. |
|
3. Методика поверки |
1 экз. |
Поверка
осуществляется в соответствии с документом МП 49402-12 «Меры для поверки установок автоматизированных бесконтактных “Calipri - Ferberg CW-40”. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМС» в декабре 2011 года.
Основное поверочное оборудование: координатно-измерительная машина (КИМ) с пределом допускаемой абсолютной погрешности не хуже 1,2+L/400 мкм, где L - измеряемая длина в мм.
Сведения о методах измерений
Методики измерений изложены в документе «Меры для поверки установок автоматизированных бесконтактных “Calipri - Ferberg CW-40”. Руководство по эксплуатации».
Нормативные документы
МИ 2060-90 Рекомендация «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1 х 10-6 .. .50 м и длин волн в диапазоне 0,2.. .50 мкм».
Техническая документация фирмы NextSense Mess- und Prufsysteme GmbH, Австрия.
