Трансформаторы напряжения EPR 20Z
| Номер в ГРСИ РФ: | 49407-12 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "Wattsud, L.E.P. S.p.A.", Италия |
Для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 49407-12 | ||||||||||||
| Наименование | Трансформаторы напряжения | ||||||||||||
| Модель | EPR 20Z | ||||||||||||
| Характер производства | Единичное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 7a8c93ea-b08b-5e4a-233d-1097b7d6f2e4 | ||||||||||||
| Испытания |
|
||||||||||||
| Год регистрации | 2012 | ||||||||||||
| Общие данные | |
|---|---|
| Класс СИ | 34.01.02 |
| Год регистрации | 2012 |
| Страна-производитель | Италия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | . . |
| Номер сертификата | 45932 |
| Тип сертификата (C - серия/E - партия) | Е |
| Дата протокола | Приказ 186 от 26.03.12 п.13 |
Производитель / Заявитель
Фирма "Wattsud, L.E.P. S.p.A.", ИТАЛИЯ
Италия
80020 Casavatore (Napoli) Viale G. Marconi, 191/C, Italy Тел. +39 081 705 03 11, факс +39 081 738 54 33, Web-сайт: www.wattsud.it, E-mail: wattsud@wattsud.it
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.216-88 |
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 6 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
49407-12: Описание типа
2012-49407-12.pdf
|
Скачать | 160 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Трансформаторы напряжения EPR 20Z (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Описание
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.

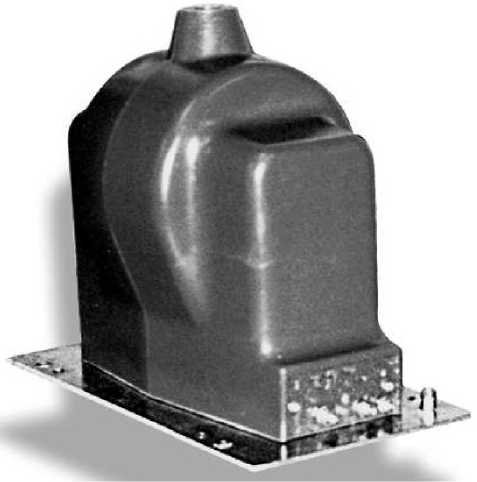

Трансформаторы напряжения EPR 20Z - однофазные, заземляемые, электромагнитные с литой изоляцией. Трансформаторы устанавливаются в распределительные устройства и являются комплектующими изделиями.
По принципу конструкции - трехобмоточные, с двумя основными вторичными обмотками. Трансформаторы представляют собой блок, состоящий из магнитопровода и трех обмоток: одной первичной и двух вторичных, который залит компаундом на основе эпоксидной смолы.
Высоковольтный вывод «А» первичной обмотки расположен в верхней части корпуса и выполнен в виде контакта с резьбой М10.
Выводы вторичных обмоток и заземляемый вывод первичной обмотки выполнены в виде болтов М6 и помещены в контактной коробке, закрепленной на основании и закрытой съемной крышкой. Для крепления в месте установки на опорной поверхности трансформаторов имеются отверстия под болты М10.
Рабочее положение трансформаторов в пространстве - любое. В верхней части корпуса трансформаторы имеют табличку технических данных.
Трансформаторы относятся к не ремонтируемым и не восстанавливаемым изделиям.
Технические характеристики
Таблица 1 - Характеристики трансформаторов напряжения EPR 20Z.
|
Характеристики |
Значение |
|
Номинальное напряжение первичной обмотки, кВ |
6,3Л/3 |
|
Номинальное напряжение основной вторичной обмотки №1, В |
100/\3 |
|
Номинальное напряжение основной вторичной обмотки №2, В |
100/33 |
|
Класс точности основной вторичной обмотки № 1 |
0,2 |
|
Класс точности основной вторичной обмотки №2 |
0,5 |
|
Номинальная мощность основной вторичной обмотки №1, В^ А |
20 |
|
Номинальная мощность основной вторичной обмотки №2, В^ А |
25 |
|
Номинальная частота, Гц |
50 |
|
Габаритные размеры, мм, (длинахширинахвысота) |
385х200х300 |
|
Масса не более, кг |
45 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
У3 |
Знак утверждения типа
Знак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспортов.
Комплектность
Трансформатор напряжения EPR 20Z 3 шт. (Зав. №№ 1824300001, 1824300002, 1824300003).
Паспорт 3 экз.
Поверка
осуществляется по ГОСТ 8.216-88 ГСИ. Трансформаторы напряжения. Методика поверки.
Средства поверки: трансформатор напряжения измерительный лабораторный НЛЛ-15 (кл. т. 0,05), прибор сравнения КНТ-03 (± 0,001 %; ± 0,1 мин); магазин нагрузок МР3025 (± 4 %).
Сведения о методах измерений
Сведений нет.
Нормативные документы
1. ГОСТ 1983-2001 Трансформаторы напряжения. Общие технические условия.
2. ГОСТ 8.216-88 ГСИ. Трансформаторы напряжения. Методика поверки.
3. Техническая документация фирмы «Wattsud, L.E.P. S.p.A.», Италия.
Рекомендации к применению
- «осуществление торговли и товарообменных операций...»;
- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
