Трансформаторы напряжения ЗНОМП-40,5
| Номер в ГРСИ РФ: | 49411-12 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ОАО "Запорожский завод высоковольтной аппаратуры", Украина, г.Запорожье |
Трансформаторы напряжения ЗНОМП-40,5 (далее по тексту - трансформаторы) предназначены для масштабного преобразования электрического напряжения переменного тока с целью его дальнейшего измерения и подачи на входы средств измерительной техники, устройств защиты и сигнализации.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 49411-12 |
| Действует | по 02.04.2017 |
| Наименование | Трансформаторы напряжения |
| Модель | ЗНОМП-40,5 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 493ccaa3-5e41-7569-b386-af978837636c |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 34.01.02 |
| Год регистрации | 2012 |
| Страна-производитель | Украина |
| Информация о сертификате | |
| Срок действия сертификата | 02.04.2017 |
| Номер сертификата | 45938 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 196 п. 01 от 02.04.2012 |
Производитель / Заявитель
Коммандитное Общество "Запорожский завод высоковольтной аппаратуры - Вакатов" и Компания", УКРАИНА, г.Запорожье
Украина
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.216-88 |
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 23 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
49411-12: Описание типа
2012-49411-12.pdf
|
Скачать | 82.1 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Трансформаторы напряжения ЗНОМП-40,5 (далее по тексту - трансформаторы) предназначены для масштабного преобразования электрического напряжения переменного тока с целью его дальнейшего измерения и подачи на входы средств измерительной техники, устройств защиты и сигнализации.
Описание
Трансформаторы представляют собой конструкцию однофазного устройства. В металлическом корпусе установлена активная часть, которая представляет собой шихтованный магнитопровод с обмотками.
Типоисполнения трансформаторов отличаются климатическим исполнением и классами точности.
Структура условного обозначения трансформаторов:
З Н О М П - 40,5 ХХ
Климатическое исполнение и категория размещения по ГОСТ 15150-69
--------------- Наибольшее напряжение оборудования, кВ
--------------- Повышенного класса точности
С масляной изоляцией
Однофазный
--------------- Трансформатор напряжения
Заземляемый

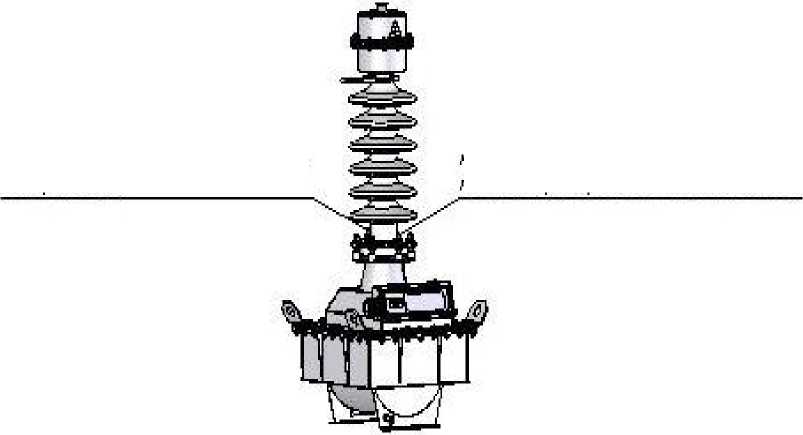

Трансформатор напряжения ЗНОМП-40,5 приведен на рисунке 1.
месдтр установки пламён плам ёа пред приятия-из гатаёителя
не с та уатанаёни пламён пламёиру ется пасу дирстдеяннм ксёвритглем
Рис.1
Технические характеристики
|
Характеристики |
Значение |
|
Наибольшее напряжение трансформатора, В |
40500 |
|
Номинальное напряжение первичной обмотки, В |
35000:^3 |
|
Номинальное напряжение вторичных обмоток, В |
100:^3 , 100:3 |
|
Номинальная частота, Гц |
50 |
|
Классы точности по ГОСТ 1983-2001 |
0,2; 0,5; 1,0; 3Р (в зависимости от типоисполнения) |
|
Климатическое исполнение по ГОСТ 15150 |
УХЛ1, Т1 |
|
Диапазон рабочих температур, °С: для исполнения УХЛ1 для исполнения Т1 |
от минус 60 до 40 от минус 10 до 50 |
|
Диапазон температур транспортирования и хранения, °С: для исполнения УХЛ1 для исполнения Т1 |
от минус 60 до 50 от минус 10 до 60 |
|
Габаритные размеры, не более, мм |
444 х 464 Х1165 |
|
Масса, не более, кг |
145 |
|
Средняя наработка до отказа, не менее, ч |
4 • 106 |
|
Средний срок службы, не менее, лет |
30 |
Знак утверждения типа
Знак утверждения типа наносится на паспорт трансформаторов типографским способом.
Комплектность
Комплект поставки трансформатора составляет:
- трансформатор напряжения ЗНОМП-40,5 - 1 шт. (типоисполнение - в соответствии с заказом);
- опись эксплуатационных документов - 1 экз.;
- паспорт - 1 экз.;
- руководство по эксплуатации - 1 экз..
Поверка
осуществляется по документу ГОСТ 8.216-88 “ГСИ. Трансформаторы напряжения. Методика поверки”.
Перечень основного оборудования, необходимого для поверки:
1. Трансформатор напряжения ЗНООМ-35, I разряд,
- класс точности 0,1 - для основной обмотки; 0,5 - для дополнительных обмоток;
- диапазон измерений вторичных обмоток 100; 100:3; 100:^3 В;
2. Аппарат К 507:
- диапазон измерений ±(0,1-10)%, погрешность измерения f±(0,001-0,1)%;
- диапазон измерений 6±(0,1-10)' погрешность измерения от минус (3,5-350)'до (6,5-650)'.
3. Магазин проводимости Р 5054:
- диапазон измерений (1,25^25) В^А, класс точности 4.
Сведения о методах измерений
Сведения отсутствуют.
Нормативные документы
ГОСТ 1983-2001 „Трансформаторы напряжения. Общие технические условия“.
ТУ У 05755559.014-99 „Трансформаторы напряжения ЗНОМП-40,5. Технические условия“
Рекомендации к применению
- выполнение государственных учётных операций.
