Блоки питания датчиков БПК-40М, БПК-40-Ex, БПД-40-Ex. 2000П-Ex

Назначение

Блоки питания датчиков БПК-40М, БПК-40-Ех, БПД-40-Ех, 2000П-Ех (далее - блоки) предназначены для измерительного преобразования выходных унифицированных аналоговых сигналов датчиков в виде силы постоянного тока в выходной унифицированный аналоговый сигнал силы постоянного тока с пропорциональной и/или корнеизвлекающей зависимостью, организации питания датчиков.

Описание

Блоки БПК-40М, БПК-40-Ех, БПД-40-Ех выполнены в прямоугольном металлическом корпусе и предназначены для утопленного щитового монтажа. Крепление блоков БПК-40М, БПК-40-Ех, БПД-40-Ех осуществляется стяжками. На задней панели корпуса расположены разъемы внешних подключений.

Блоки 2000П-Ех выполнены в пластмассовом корпусе и предназначены для монтажа на DIN-рейку (35 мм) или для установки на стене.

На передней панели расположены элементы индикации включения питания.

Блоки БПК-40М и БПК-40-Ех предназначены для организации питания датчиков с унифицированным выходным сигналом 0-5 или 4-20 мА постоянного тока, а также для функционального преобразования этого сигнала в другие уровни по двум выходным каналам с пропорциональной и корнеизвлекающей зависимостью.

Блоки БПД-40-Ех, 2000П-Ех, БПК-40-Ех предназначены для организации питания, приема и преобразования информативных сигналов датчиков и других устройств систем промышленной автоматики, расположенных во взрывоопасной зоне.

Фотографии общего вида блоков представлены на рисунках 1 - 4.

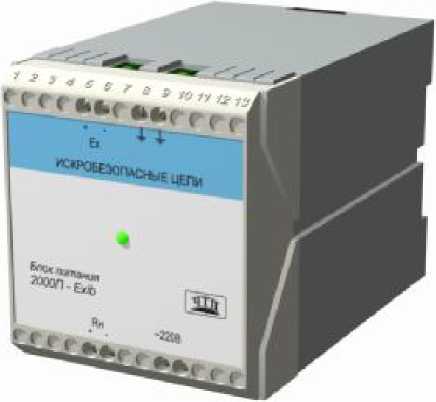

Рисунок 1 - Фотография общего вида 2000П-Ех

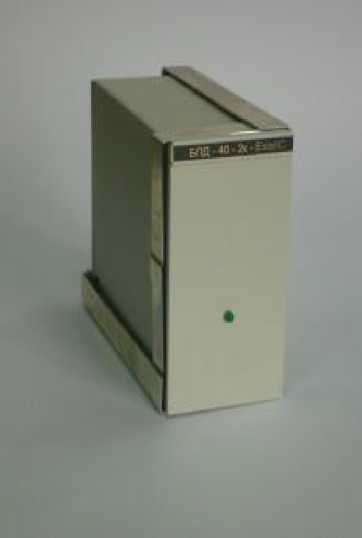

Рисунок 2 - Фотография общего вида БПД-40-Ex

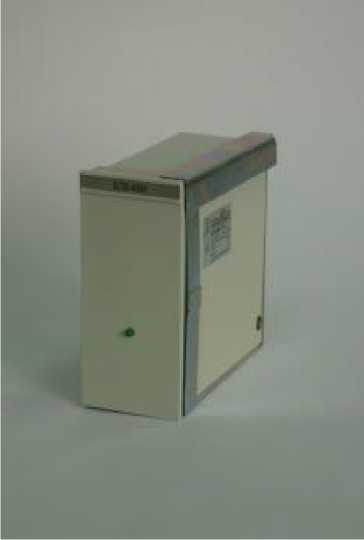

Рисунок 3 - Фотография общего вида БПК-40М

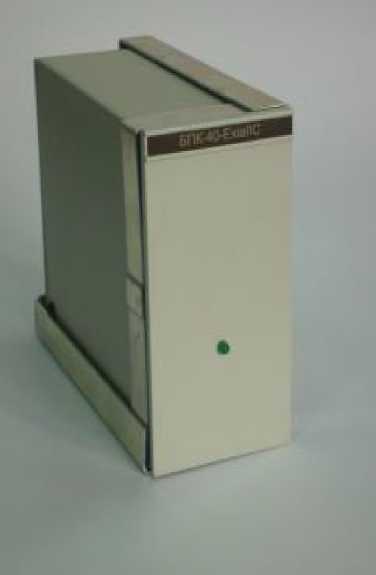

Рисунок 4 - Фотография общего вида БПК-40-Ех

Схема пломбировки от несанкционированного доступа представлена на рисунках 5 и 6.

Рисунок 5 - Схема защиты от несанкционированного доступа блоков 2000П-Ех

гъточба

Рисунок 6 - Схема защиты от несанкционированного доступа блоков БПД-40-Ex, БПК-40-Ex, БПК-40М

Технические характеристики

Номинальная статическая характеристика канала преобразования должна быть линейной или корнеизвлекающей, представленной соответственно формулами (1) и (2):

(1)

(2)

где Y - текущее значение выходного сигнала канала преобразования, мА;

Х - текущее значение информативного сигнала, мА;

Y0, YK - нижний и верхний пределы диапазона изменения выходного сигнала канала преобразования, мА;

Х0, Хк - нижний и верхний пределы диапазона изменения информативного сигнала, мА.

Пределы допускаемой основной приведенной погрешности канала преобразования в процентах от нормирующего значения при нормальных условиях должны быть равны значениям, приведенным в таблице 1.

Таблица 1

Примечание - За нормирующее значение принимают разность пределов изменения выходного сигнала канала преобразования.

Номинальное значение нагрузочного сопротивления указано в таблице 2.

Таблица 2

Рабочие условия применения:

- температура окружающего воздуха от минус 10 до + 60 °С;

- относительная влажность не более 80 % при 25 °С и более низких температурах без конденсации влаги;

- атмосферное давление от 66 до 106,7 кПа.

Напряжение на выходе искробезопасной цепи (17,7 ± 2,4) В при номинальной нагрузке 20 мА.

Пределы допускаемой дополнительной приведённой погрешности канала преобразования при изменении температуры окружающей среды на каждые 10 °С равны пределам допускаемой основной погрешности.

Пределы допускаемой дополнительной приведённой погрешности канала преобразования при изменении напряжения питания равны пределам допускаемой основной погрешности.

Питание блоков осуществляется от сети переменного тока с частотой (50 ± 1) Гц и напряжением (220 +22/ -33) В.

Исполнения, масса и потребляемая мощность блоков приведены в таблицах 3-6.

Таблица 3 - Исполнения,масса_ипотребляемая_мощность_блоковБПК-40-[Ех1а]11В/11С_______

Таблица 4 - Исполнения, масса и потребляемая мощность блоков 2000П-Ех

Таблица 5 - Исполнения, масса и потребляемая мощность блоков БПД-40-Ех

Примечание - Блоки БПД-40-Ех всех исполнений имеют на каждую искробезопасную цепь один канал преобразования с линейной характеристикой. Пределы изменения выходного сигнала канала преобразования выбирает потребитель при заказе.

Таблица 6 - Исполнения, масса и потребляемая мощность блоков БПК-40М

Таблица 7 - Степень пылевлагозащиты корпусов блоков по ГОСТ 14254-96

Средний срок службы блоков, лет, не менее

10.

Знак утверждения типа

Знак утверждения типа наносится методом термотрансфертной печати на паспортную табличку, укрепленную на корпусе блоков, и на титульные листы руководств по эксплуатации типографским способом.

Комплектность

- блок                                                          1 шт.

- руководство по эксплуатации                              1 экз.

- комплект запасных частей                                 1 шт.

Сведения о методах измерений

Метод измерений приведён в руководствах по эксплуатации СПГК.5005.001 РЭ, 2.087.012 РЭ, 2.087.004 РЭ, 2.087.016 РЭ.

Нормативные документы

ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ТУ 4218-004-12580824-94 Блоки питания датчиков. Технические условия
