Анализаторы азота, кислорода и водорода LECO

Назначение

Анализаторы азота, кислорода и водорода LECO (далее - анализаторы) предназначены для экспрессного измерения массовой доли азота, кислорода и водорода в черных и цветных металлах, сталях и сплавах, геологических пробах, а также в других неорганических материалах.

Описание

Принцип действия анализаторов основан на восстановительном плавлении образца в импульсной печи сопротивления в токе инертного газа и последующем определении содержания газообразных азота, кислорода и водорода методом инфракрасной спектроскопии и методом сравнения теплопроводностей газов.

Конструктивно анализаторы состоят из импульсной печи, аналитического блока, содержащего газовые колонки и ИК детекторы, и цветного жидкокристаллического дисплея для управления процессами измерений и отображения полученных результатов.

Навеска анализируемого вещества (в диапазоне от 0,05 до 1,0 г) в графитовом тигле помещается в импульсную печь для плавления в токе предварительно очищенного инертного газа. Чаще в качестве атмосферы для восстановительного плавления и газа носителя используют гелий, реже - аргон. Образовавшаяся парогазовая смесь из импульсной печи газом-носителем подается в аналитический блок. На первом этапе газовая смесь проходит поочередно через два ИК детектора для измерения содержания кислорода, который при плавлении в графитовом тигле, образовал оксиды углерода СО и СО2. После этого газы проходят через колонку с нагретым восстановителем, в которой СО окисляется до СО2, а водород - до Н2О. После этого газовая смесь последовательно проходит через ИК детекторы на Н2О и СО2 (общее содержание кислорода в анализируемой пробе). После чего газовая смесь проходит через поглотительную колонку - вода поглощается перхлоратом магния, углекислый газ - гидроксидом натрия. На заключительном этапе азот с газом носителем - гелием поступает на детектор по теплопроводности - ТС и методом сравнения с чистым гелием определятся содержание азота в анализируемой пробе.

Анализаторы выпускаются в 10 моделях следующих буквенно-цифровых обозначений ONH836, ON836, O836, N836, H836, H836EN, ON736, O736, RHEN602, TCH600, которые отличаются конструкционными особенностями импульсных печей, колонок и ИК и ТС детекторов.

Первая - буквенная часть обозначения - отображает анализируемые компоненты: O - кислород, N - азот, H, RH - водород.

Вторая - цифровая или буквенно-цифровая часть - отражает способ детектирования водорода и используемого газа-носителя: 836 - с газом носителем - гелием или аргоном и определением водорода ИК детектором; 836EN и EN602 - с газом носителем - аргоном и определением водорода ТС детектором; 736 - с газом носителем - гелием или аргоном.

Модель ТСН600 предназначена для определения азота, кислорода и водорода и использует в качестве газа носителя - гелий и ИК детектор на водород, а определение азота происходит ячейкой теплопроводности.

Анализ выполняется автоматически под управлением программного обеспечения. Процесс измерения включает следующие операции: взвешивание образца в графитовом тигле, размещение его в импульсную печь, автоматическое определение содержания азота, кислорода и водорода, после чего пересчет содержания в массовую долю с учетом взятой для анализа массы навески. Результаты анализа выводятся на дисплей и могут быть распечатаны. С помощью программного обеспечения проводится градуировка анализатора с помощью стандартных образцов фирмы LECO.

Корпус анализаторов изготавливается из металлических сплавов и пластика, окрашивается в цвета в соответствии с технической документацией производителя.

Маркировочная табличка размещается за дверцей передней стенки корпуса анализаторов, в правом верхнем углу. На маркировочной табличке приводится информация о производителе, каталожный номер и серийный номер анализаторов. Серийный номер имеет цифровой формат, наносится типографским способом на клеевую этикетку. Наименование модели указывается на передней панели анализаторов. Общий вид анализаторов с указанием места нанесения знака утверждения типа представлен на рисунке 1. Место нанесения серийного номера на анализаторы представлено на рисунке 2.

Пломбирование и нанесение знака поверки на средство измерений не предусмотрены.

Место нанесения знака утверждения типа

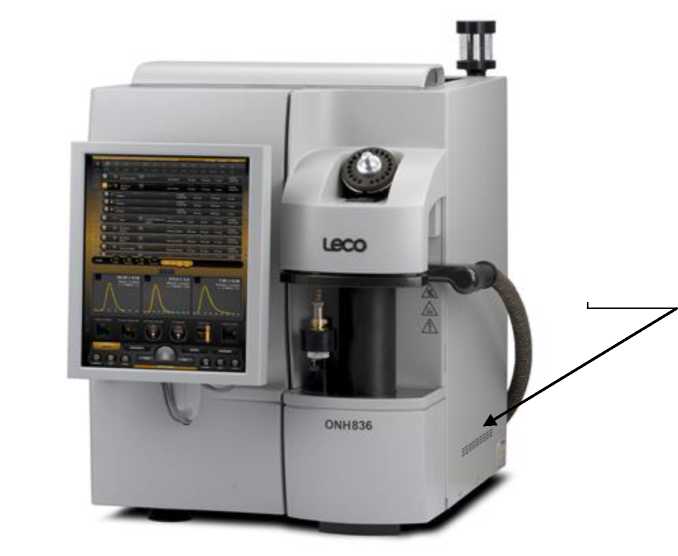

Рисунок 1 - Общий вид анализаторов азота, кислорода и водорода LECO

Рисунок 2 - Место нанесения серийного номера на анализаторы азота, кислорода и водорода LECO

Место нанесения серийного номера

Программное обеспечение

Анализаторы оснащены программным обеспечением (далее - ПО), позволяющим осуществлять диагностику технического состояния системы, контроль процесса измерений, сохранять результаты измерений, проводить их статистическую обработку и архивирование. Идентификационные данные ПО приведены в таблице 1.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики анализаторов учтено при их нормировании.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

±50

±30

±20

±4,5

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на боковую панель анализатора методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

- разделе 3 «Анализ» документа «Анализаторы азота, кислорода и водорода LECO. Модели ONH836, ON836, N836, O836, H836EN, H836. Руководство по эксплуатации»;

- разделе 4 «Анализ» документа «Анализаторы азота, кислорода и водорода LECO. Модели ON736, O736. Руководство по эксплуатации»;

- разделе 5 «Работа» документа «Анализаторы азота, кислорода и водорода LECO. Модель RHEN602. Руководство по эксплуатации»;

- разделе 5 «Работа» документа «Анализаторы азота, кислорода и водорода LECO. Модель ТСН600. Руководство по эксплуатации».

При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.

Нормативные документы

Техническая документация изготовителя «LECO Corporation», США.
