Сигнализаторы SCACCO
| Номер в ГРСИ РФ: | 49461-12 |
|---|---|
| Производитель / заявитель: | Фирма "Bertoldo & C s.r.l.", Италия |
Сигнализаторы SCACCO (далее сигнализаторы) предназначены для непрерывного автоматического контроля довзрывоопасных концентраций метана, сжиженного нефтяного газа (пропан-бутановая смесь).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 49461-12 |
| Действует | по 03.04.2027 |
| Наименование | Сигнализаторы |
| Модель | SCACCO |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 7303a3d8-713f-9eff-4542-d022e55e957e |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 31.01 |
| Год регистрации | 2012 |
| Страна-производитель | Италия |
| Информация о сертификате | |
| Срок действия сертификата | 10.04.2017 |
| Номер сертификата | 46054 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 217 п. 21 от 10.04.2012 |
Производитель / Заявитель
Фирма "Bertoldo & C.s.r.l.", ИТАЛИЯ
Италия
Поверка
| Методика поверки / информация о поверке | 436-061-2012 МП |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
13075
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 12847 (98%) |
| Неуспешных поверок (СИ непригодно) | 228 (2 %) |
| Актуальность информации | 06.12.2025 |
Поверители
Скачать
|
49461-12: Описание типа
2017-49461-12.pdf
|
Скачать | 137.3 КБ | |
|
49461-12: Методика поверки
2017-mp49461-12.pdf
|
Скачать | 342.7 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Сигнализаторы SCACCO (далее сигнализаторы) предназначены для непрерывного автоматического контроля довзрывоопасных концентраций метана, сжиженного нефтяного газа (пропан-бутановая смесь).
Описание
Принцип действия - термокаталитический и основан на сравнении электрического сигнала, установленного в качестве порогового значения, с сигналом, полученным от термокаталитического датчика. При превышении сигнала пороговых значений выдается световая и звуковая сигнализация.
Сигнализаторы выпускаются в двух исполнениях:
- B10-SC01 - сигнализатор метана;
- B10-SC02 - сигнализатор сжиженного нефтяного газа (пропан-бутановая смесь).
Сигнализаторы представляют собой стационарные автоматические приборы непрерывного действия с диффузионным отбором пробы.
Для измерения содержания метана и сжиженного нефтяного газа используются термокаталитические сенсоры.
Сигнализаторы обеспечены встроенной световой индикацией о включении питания и отказах, световой и звуковой сигнализацией о превышении пороговых значений, реле управления внешними устройствами.
Общий вид сигнализаторов и обозначение места нанесения знака поверки представлены на рисунке 1.
Место нанесения
знака поверки
Рисунок 1 - Общий вид сигнализаторов SCACCO

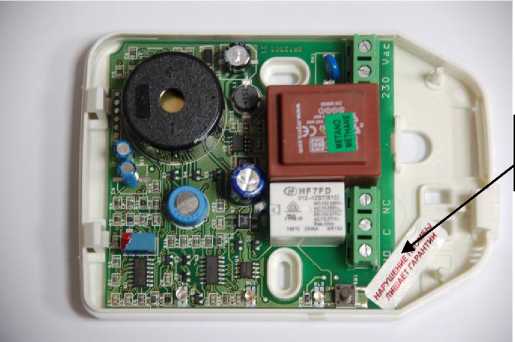

Сигнализатор защищен от несанкционированного вскрытия пломбой в виде наклейки, которая имеет разрушаемый слой. Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Место нанесения пломбы
Рисунок 2 - Схема пломбировки
Технические характеристики
Таблица 1 - Метрологические характеристики сигнализаторов
|
Наименование характеристики |
Значение |
|
Порог срабатывания, % НКПР |
10 |
|
Пределы допускаемой абсолютной погрешности срабатывания, % НКПР |
±5 |
|
Время срабатывания, с, не более |
15 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время прогрева, с, не более |
30 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
230±23 |
|
- частота переменного тока, Гц |
50±1 |
|
Потребляемая мощность в режиме ожидания, В •А, не более |
2,8 |
|
Максимальная потребляемая мощность, В • А, не более |
4,4 |
|
Масса, кг, не более |
0,235 |
|
Габаритные размеры, мм, не более | |
|
- высота |
122 |
|
- ширина |
40 |
|
- длина |
86 |
|
Степень защиты |
IP42 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от -10 до +40 |
|
- относительная влажность при температуре 25 °С, % |
до 90 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Средний срок службы сигнализатора, лет |
15 |
|
Средний срок службы сенсора, лет |
5 |
Знак утверждения типа
наносится типографским способом на титульный лист Руководства по эксплуатации и на боковую поверхность сигнализатора в виде наклейки.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Сигнализатор SCACCO |
- |
1 шт. |
|
Дюбель |
- |
2 шт. |
|
Шуруп |
- |
2 шт. |
|
Коробка упаковочная |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки с изменением № 1 |
436-061-2012 МП |
1 экз. |
Поверка
осуществляется по документу 436-061-2012 МП с изменением №1 «Сигнализаторы SCACCO. Методика поверки», утвержденному ФБУ «Тест-С.-Петербург» 07.02.2017 г.
Основные средства поверки:
- государственные стандартные образцы ГСО-ПГС, выпускаемые в баллонах под давлением по ТУ 6-12-2956-92 с изменениями 1 - 9 (регистрационные №№ 10532-2014 (CH4 + воздух), 10544-2014 (i-C4H10 + воздух)).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки при первичной поверке наносится в Руководство по эксплуатации, при периодической поверке - на лицевую панель сигнализатора в виде наклейки, как показано на рисунке 1.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
ГОСТ Р ЕН 50194-1-2012 Сигнализаторы горючих газов для жилых помещениях. Часть 1. Общие технические требования и методы испытаний
ГОСТ 27540-87 Сигнализаторы горючих газов и паров термохимические. Общие технические условия
Техническая документация фирмы BERTOLDO&C.s.r.l., Италия
