Уровни электронные Talyvel 5
| Номер в ГРСИ РФ: | 49491-12 |
|---|---|
| Категория: | Уровни |
| Производитель / заявитель: | Фирма "Taylor Hobson Ltd.", Великобритания |
Уровни электронные Talyvel 5 (далее по тексту ╞ уровни) предназначены для измерений угла наклона поверхностей в отраслях машиностроительного и авиастроительного комплекса, а также в промышленном строительстве.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 49491-12 |
| Действует | по 10.04.2017 |
| Наименование | Уровни электронные |
| Модель | Talyvel 5 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | ac7b972d-7091-bbfb-30a5-4874a228d2de |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 27.02 |
| Год регистрации | 2012 |
| Страна-производитель | Великобритания |
| Информация о сертификате | |
| Срок действия сертификата | 10.04.2017 |
| Номер сертификата | 45991 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 215 п. 01 от 10.04.2012 |
Производитель / Заявитель
Фирма "Taylor Hobson Ltd.", СОЕДИНЕННОЕ КОРОЛЕВСТВО
Великобритания
Поверка
| Методика поверки / информация о поверке | МП 49491-12 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 30 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
49491-12: Описание типа
2012-49491-12.pdf
|
Скачать | 130.1 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Уровни электронные Talyvel 5 (далее по тексту - уровни) предназначены для измерений угла наклона поверхностей в отраслях машиностроительного и авиастроительного комплекса, а также в промышленном строительстве.
Описание
Принцип действия уровня электронного Talyvel 5 основан на преобразовании индуктивным способом угловых перемещений маятника датчика, расположенного в корпусе уровня, в изменения напряжения, пропорциональные этим перемещениям, которые усиливаются и обрабатываются электронным блоком. Электрическая схема прибора - мост, который сбалансирован в положении, когда маятник находится на равном расстоянии от катушек преобразователя. При наклоне уровня происходит разбалансировка моста, и с диагонали моста снимается измерительный сигнал, который пропорционален углу наклона.
Измерение осуществляется методом непосредственной оценки.
Прибор состоит из двух модулей: блока уровня и электронного блока.
На блоке уровня имеются разъем для подключения электронного блока; винт, закрепляющий маятниковый датчик во время транспортировки, и микровинт для установки нуля.
Индикатор электронного блока позволяет получать результаты измерений в цифровом виде со знаком их отклонений или снимать показания по стрелочному индикатору. Кроме того, предусмотрен выбор оператором единиц измерения и режимов работы уровня.
Задняя панель электронного блока имеет два разъема для подключения блоков уровней, а также снабжена гнездом для подключения к компьютеру для обработки результатов измерений.
При определении взаимного расположения поверхностей в уровне используется дифференциальная схема. Для этого два блока уровня, расположенные на разных поверхностях подключаются к двум разъемам электронного блока. На панели переключателем выбирается дифференциальный режим работы. Результат измерения в этом режиме - разность показаний уровней.
Для расширения диапазона применения уровни снабжаются основанием 112/2316 (Рис.1 б), служащим регулируемой базой при определении отклонений от прямолинейности и плоскостности; основанием для установки на цилиндрические поверхности длиной 300 мм 112/2314 (Рис.1 в) для определения отклонений от прямолинейности направляющей цилиндра. Специальное приспособление 112/2313 (Рис.1 г) позволяет использовать стандартный уровень Talyvel 5 в качестве рамного, что обеспечивает измерение отклонения положения вертикальных поверхностей со стороной 200 мм.
Питание уровня осуществляется от аккумуляторных батарей и от сети.
скомпилированных бинарных файлах и не могут быть модифицированы.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
ElectroOptics |
ElectroOptics |
rev.6.0.20 |
35FFDCE3 |
MD5 |
Операционная система, имеющая оболочку доступную пользователю, отсутствует. ПО является неизменным, средства для программирования или изменения метрологически значимых функций отсутствуют.
a)
Место пломбирования
б)
в)

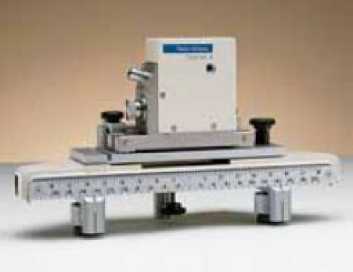

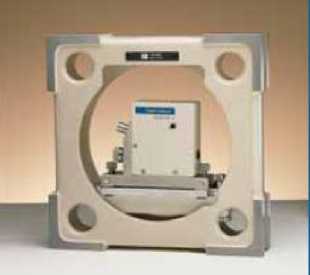

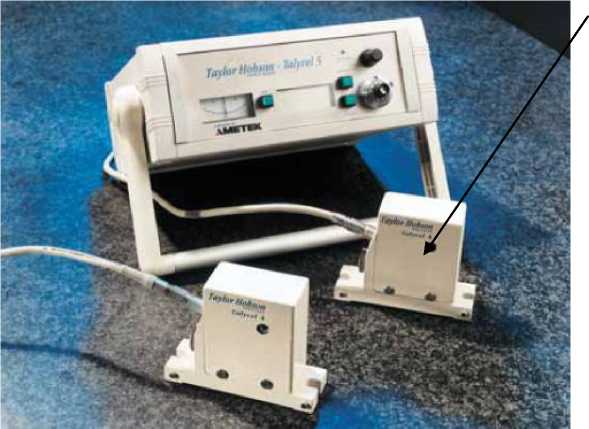

Рисунок 1 - Общий вид уровня электронного Talyvel 5 (a) и в комплекте с используемыми приспособлениями (б, в, г).
Программное обеспечение
Уровни электронные Talyvel 5 используют программное обеспечение ElectroOptics, которое позволяет по результатам измерений проводить расчет параметров отклонений от плоскостности или прямолинейности, сохранять полученные результаты и выводить их на печать.
Весь исходный код и вычислительный алгоритм ElectroOptics расположены в заранее
г)
Уровень защиты программного обеспечения оценивается как «С» по МИ 3286-2010.
Технические характеристики
|
Диапазон измерений |
±600" (±3 мм/м) | ||
|
Пределы допускаемой абсолютной погрешности |
(0,2" ±0,03 •a), где a - измеряемая величина в " | ||
|
Подключение к компьютеру |
И |
нтерфейс RS232 | |
|
Габаритные размеры, мм - блок уровня - электронный блок |
длина |
ширина |
высота |
|
100 270 |
32 210 |
80 110 | |
|
Масса, кг, не более - блок уровня - электронный блок |
1 5 | ||
|
Напряжение питающей сети, В |
12 | ||
|
Время работы от аккумуляторов, часов, не менее |
40 | ||
|
Диапазон рабочих температур, °С Относительная влажность воздуха, %, не более |
20±10 80 | ||
Знак утверждения типа
Знак утверждения типа наносится на Руководство по эксплуатации типографским методом и на заднюю панель прибора методом наклеивания.
Комплектность
|
Наименование |
Количество |
Примечание |
|
Блок уровня Talyvel 5 |
1 шт. | |
|
Электронный блок |
1 шт. | |
|
Стандартный кабель 3,5 м |
1 шт. | |
|
Руководство по эксплуатации |
1 экз. | |
|
Методика поверки |
1 экз. | |
|
Приспособления:112/2313; 112/2314; 112/2316 |
по 1 шт. |
По заказу |
|
Программное обеспечение ElectroOptics |
По заказу |
Поверка
осуществляется в соответствии с документом по поверке МП 49491-12 «Уровни электронные Talyvel 5. Методика поверки», разработанным и утвержденным ГЦИ СИ ФГУП «ВНИИМС» в ноябре 2011 г. и включенным в комплект поставки прибора.
Основные средства поверки:
Экзаменатор эталонный I разряда М-055, с пределом допускаемой погрешности ±(0,6+2-а-10-4), где а - измеренное значение в мкм/м; плита поверочная КТ 2 ГОСТ 10905-86.
Сведения о методах измерений
Метод измерений изложен в разделе «Инструкция по использованию» руководства по эксплуатации «Talyvel 5».
Нормативные документы
ГОСТ 8.016-81 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерения плоского угла».
Техническая документация фирмы-изготовителя «Taylor Hobson Ltd.», Великобритания.
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Другие Уровни
