Комплекты мер длины КМД 100Р
| Номер в ГРСИ РФ: | 49500-12 |
|---|---|
| Производитель / заявитель: | ООО "Люмента", г. Череповец, Вологодской обл. |
Комплекты мер длины КМД 100P (далее по тексту ╞ комплект) предназначены для поверки Сканеров СканШейп 100P.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 49500-12 |
| Действует | по 10.04.2017 |
| Наименование | Комплекты мер длины |
| Модель | КМД 100Р |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | c03688d9-a426-8ecf-e49e-bd8d9fc9bf23 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 34.01.05 |
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 10.04.2017 |
| Номер сертификата | 46000 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 215 п. 10 от 10.04.2012 |
Производитель / Заявитель
ООО "Люмента", РОССИЯ, г.Череповец
Россия
Поверка
| Методика поверки / информация о поверке | МП 49500-12 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 40 (98%) |
| Неуспешных поверок (СИ непригодно) | 1 (2 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
49500-12: Описание типа
2012-49500-12.pdf
|
Скачать | 147.6 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Комплекты мер длины КМД 100P (далее по тексту - комплект) предназначены для поверки Сканеров СканШейп 100P.
Описание
В комплект входят меры длины МД-001, МД-002, МД-003. Мера представляет собой стальной диск без отверстий. Меры отличаются друг от друга размером диаметра. На торце меры имеется ее обозначение. На рисунках 1, 2 и 3 показаны фотографии мер.

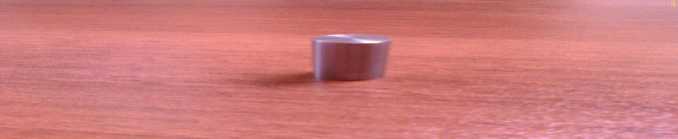

Рисунок 1- Внешний вид меры МД-001

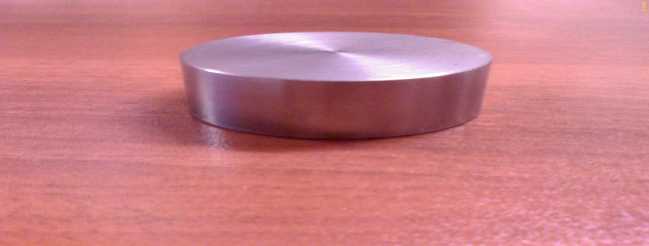

Рисунок 2- Внешний вид меры МД-002

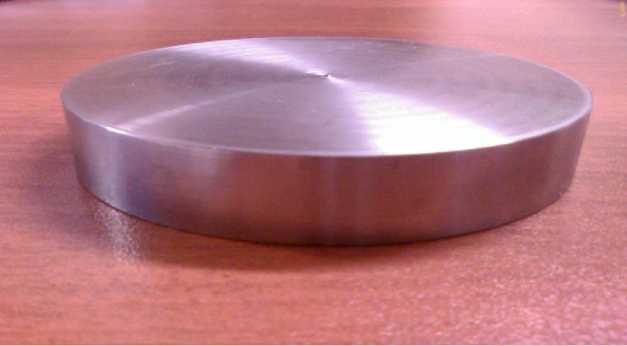

Рисунок 3- Внешний вид меры МД-003
Технические характеристики
|
Название характеристики |
Обозначение меры и значение характеристики | ||
|
МД-001 |
МД-002 |
МД-003 | |
|
Диаметр меры и отклонение от номинального размера, мм |
10,0 ± 0,5 |
55,0 ± 0,5 |
100,0 ± 0,5 |
|
Пределы допускаемой погрешности размера диаметра, мм |
± 0,02 | ||
|
Толщина меры и отклонение от номинального размера, мм |
20,0 ± 1,0 |
20,0 ± 1,0 |
20,0 ± 1,0 |
|
Масса не более, кг |
0,1 |
0,5 |
1,5 |
Условия эксплуатации:
- температура окружающего воздуха от 10 до 35 °С;
- относительная влажность до 80% при 25 °С;
- атмосферное давление от 84,0 до 106,7 кПа.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист Паспорта «Комплект мер длины КМД 100P» типографским способом.
Комплектность
|
№ |
Наименование |
Количество |
|
1 |
Комплект мер длины КМД 100P |
1 шт. |
|
2 |
Паспорт «Комплект мер длины КМД 100P» |
1 экз. |
|
3 |
«Комплект мер длины КМД 100P. Методика поверки» |
1 экз. |
Поверка
осуществляется в соответствии с документом МП 49500-12 «Комплект мер длины КМД 100P.
Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМС» в феврале 2012 г.
Основные средства поверки: прибор универсальный для измерений длины DMS 1000 (д. и.: 0 - 1000 мм, Пг: ± (0.2+L/1000) мкм, где L в мм).
Сведения о методах измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные документы
Паспорт «Комплект мер длины КМД 100P».
Рекомендации к применению
Выполнение работ и оказание услуг по обеспечению единства измерений.
