Система информационно-измерительная стенда гидравлического 30371-07.000
| Номер в ГРСИ РФ: | 49501-12 |
|---|---|
| Производитель / заявитель: | ОАО "Машиностроительный завод", г.Электросталь |
Система информационно-измерительная стенда гидравлического 30371-07.000 предназначена для измерения технологических характеристик при проведении испытаний тепловыделяющих сборок (далее ТВС): - объёмного расхода воды в контуре стенда гидравлического 30371-07.000 (по ГОСТ 8.586-2005 ┌ГСИ. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств√); - перепада давления воды на ТВС; - перепада давления воды на диафрагмах; - температуры воды в контуре стенда гидравлического 30371-07.000.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 49501-12 | ||||||
| Наименование | Система информационно-измерительная стенда гидравлического | ||||||
| Модель | 30371-07.000 | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | e48ca322-b4b9-9393-4054-a826670d2408 | ||||||
| Испытания |
|
||||||
| Год регистрации | 2012 | ||||||
| Общие данные | |
|---|---|
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | .. |
| Номер сертификата | 46002 |
| Тип сертификата (C - серия/E - партия) | E |
| Дата протокола | Приказ 215 п. 12 от 10.04.2012 |
Производитель / Заявитель
ОАО "Машиностроительный завод", РОССИЯ, г.Электросталь
Россия
Поверка
| Методика поверки / информация о поверке | 3507-0236 РЭ, раздел "Методика поверки" |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
49501-12: Описание типа
2012-49501-12.pdf
|
Скачать | 302.3 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Система информационно-измерительная стенда гидравлического 30371-07.000 предназначена для измерения технологических характеристик при проведении испытаний тепловыделяющих сборок (далее ТВС):
- объёмного расхода воды в контуре стенда гидравлического 30371-07.000 (по ГОСТ 8.5862005 «ГСИ. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств»);
- перепада давления воды на ТВС;
- перепада давления воды на диафрагмах;
- температуры воды в контуре стенда гидравлического 30371-07.000.
Описание
Система информационно-измерительная стенда гидравлического 30371-07.000 разработана на базе контроллера программируемого Simatic S7-300, регистрационный номер по Госреестру СИ 15722-06, панели оператора сенсорной Simatic Panel PC677.

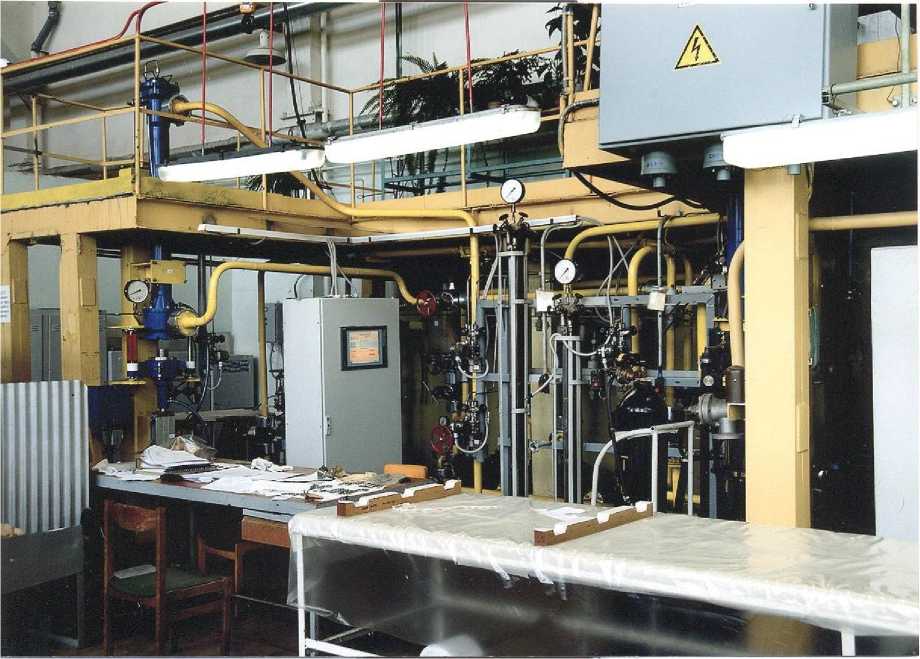

Рисунок 1 — Общий вид системы информационно-измерительной стенда гидравлического 30371
07.000
Нижний уровень системы содержит:
- термопреобразователи с унифицированным выходным сигналом ТСПУ-205, ТУ 4227005-1328997-01, диапазон измерений от -50 до 50 °С, пределы допускаемой основной приведенной погрешности ±0,25 %, дополнительная температурная погрешность при изменении температуры окружающей среды на каждые 10 °С ±0,125 %, выходной сигнал от 4 до 20 мА, регистрационный номер по Госреестру СИ 15200-06;
- преобразователи давления измерительные EJA 110, диапазон измерений от 0 до 100 кПа и от 0 до 150 кПа, пределы допускаемого значения приведенной основной погрешности ±0,075%, дополнительная погрешность от влияния температуры окружающего воздуха ±0,1 % на 10 °С, выходной сигнал от 4 до 20 мА, регистрационный номер по Госреестру СИ 14495-09.
- два измерительных трубопровода, разработанных в соответствии с ГОСТ 8.586-2005;
- две диафрагмы (внутренний диаметр 23,7 мм и 37,5 мм), разработанные в соответствии с ГОСТ 8.586.2-2005.
Стенд гидравлический 30371-07.000 представляет собой два замкнутых контура с принудительной циркуляцией воды. Каждый контур содержит реторту для установки ТВС. Принцип метода измерения объёмного расхода воды в контуре стенда основан на создании в измерительном трубопроводе с помощью диафрагмы местного сужения потока, часть потенциальной энергии которого переходит в кинетическую энергию, средняя скорость потока в месте его сужения повышается, а статическое давление становится меньше статического давления до сужающего устройства. Возникающий при этом перепад давления воды служит мерой расхода.
Измерение объёмного расхода воды в контуре стенда производится косвенным методом на основании результатов прямых измерений температуры воды в контуре стенда и перепада давления воды на диафрагме.
Таблица 1 — Перечень и состав измерительных каналов.
|
№ п/п |
Измерительный канал |
Диапазон измерений |
Состав измерительного канала |
|
1 |
Перепад давления воды на диафрагме диаметром 37,5 мм |
от 0 до 100 кПа |
1 Преобразователь давления измерительный EJA 110. 2 Контроллер программируемый S7-300. 3 Панель оператора сенсорная SIMATIC Panel PC 677. |
|
2 |
Перепад давления воды на диафрагме диаметром 23,7 мм |
от 0 до 100 кПа | |
|
3 |
Перепад давления воды на ТВС в реторте 1 стенда |
от 0 до 150 кПа | |
|
4 |
Перепад давления воды на ТВС в реторте 2 стенда |
от 0 до 150 кПа | |
|
5 |
Температура воды в контуре 1 стенда |
от - 50 до 50 °С |
1 Термопреобразователь с унифицированным выходным сигналом ТСПУ-205. 2 Контроллер программируемый S7-300. 3 Панель оператора сенсорная SIMATIC Panel PC 677. |
|
6 |
Температура воды в контуре 2 стенда |
от - 50 до 50 °С |
В состав контроллера программируемого S7-300 входят:
- профильная шина - 1 шт.;
- модуль питания контроллера PS 307- 5А - 1 шт.;
- модуль центрального процессора СРи-314 - 1 шт.;
- модуль ввода аналоговых сигналов SM331-7NF00,AI8 x 16 бит, диапазон входных сигналов от 4 до 20 мА, пределы допускаемой погрешности в рабочих условиях ± 0,1% - 1шт.;
- модуль ввода дискретных сигналов постоянного тока SM321, DI16 х DC 24V / 0.5 - 1шт.
Отображение и ввод оперативной информации осуществляется с помощью панели оператора сенсорной SIMATIC Panel PC677.
Программное обеспечение
Программа сбора и обработки результатов ZAC_980.arj разработана с применением инструментального программного пакета STEP7 фирмы Siemens. Параметры настройки модуля ввода аналоговых сигналов SM331-7NF00-0AB0 устанавливаются в аппаратном обеспечении “Hardware” программного пакета STEP7.
Программа и параметры настройки модулей ввода аналоговых сигналов хранятся в ПЗУ. Изменения исходных данных возможны только по паролю в соответствии с уровнями доступа.
Программное обеспечение на метрологические характеристики стенда влияния не оказывает и имеет уровень защиты “С” в соответствии с МИ 3286-2010.
|
Таблица 2 - Идентификационные данные п |
рограммного обеспечения | ||||
|
№ п/п |
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора |
|
1 |
Программа сбора и обработки результатов измерений |
ZAC_980.arj |
Версия №1 |
2815 кБ |
- |
Технические характеристики
|
Наименование характеристики |
Значение харак- |
|
Диапазон измерений объёмного расхода воды, м3/ч |
теристики от 5,0 до 35,0 |
|
Пределы относительной погрешности измерений объёмного расхода воды, % |
±2,0 |
|
Диапазон измерений температуры воды в контурах стенда, °С Пределы абсолютной погрешности измерения температуры воды в контурах |
от 0 до 50 |
|
стенда, в рабочих условиях, °С |
±2,0 |
|
Диапазон измерений перепада давления воды на диафрагмах, кПа Пределы абсолютной погрешности измерения перепада давления воды на |
от 0 до 100,0 |
|
диафрагмах, в рабочих условиях, кПа |
±0,3 |
|
Диапазон измерений перепада давления воды на ТВС, кПа |
от 0 до 100,0 от 0 до 150,0 |
|
Пределы абсолютной погрешности измерения перепада давления воды на ТВС, в рабочих условиях, кПа Питание от сети переменного тока |
±0,3 |
|
Напряжение, В |
220(+5%, -10%) |
|
Частота, Гц Рабочие условия эксплуатации технических средств |
50+1 |
|
температура окружающего воздуха, °С |
от 5 до 40 |
|
относительная влажность воздуха,% |
не более 80 |
|
атмосферное давление, кПа |
от 84 до 106 |
Знак утверждения типа
Знак утверждения типа наносится методом штемпелевания на титульный лист Руководства по эксплуатации.
Комплектность
1 Система информационно-измерительная — 1 шт.
2 Руководство по эксплуатации «Система информационно-измерительная стенда гидравлического 30371-07.000» 3507-0236 РЭ — 1 шт.
3 Методика поверки (раздел «Методика поверки» 3507-0236 РЭ).
Поверка
осуществляется в соответствии с разделом «Методика поверки» Руководства по эксплуатации 3507-0236 РЭ «Система информационно-измерительная стенда гидравлического 3037107.000», утвержденным ГЦИ СИ ОАО «Машиностроительный завод».
В перечень основного поверочного оборудования входят:
- Калибратор многофункциональный MC5-R, воспроизведение сигналов силы постоянного тока ± 25 мА, пределы допускаемой основной погрешности ± (0,02% от показания + 1мкА), регистрационный номер по Госреестру СИ 22237-08.
Сведения о методах измерений
Сведения о методике измерений содержатся в ГОСТ 8.586.5-2005 ГСИ. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 5. Методика выполнения измерений.
Нормативные документы
Руководство по эксплуатации «Система информационно-измерительная стенда гидравлического 30371-07.000» 3507-0236 РЭ.
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
