Система измерений количества и параметров свободного нефтяного газа ФНД на ЦПС Верх-Тарского нефтяного месторождения ОАО "Новосибирскнефтегаз"

Назначение

Система измерений количества и параметров свободного нефтяного газа (далее -СИКГ) ФНД на ЦПС Верх-Тарского нефтяного месторождения ОАО «Новосибирскнефтегаз» предназначена для измерений объемного расхода и объема свободного нефтяного газа (далее -газа), приведенных к стандартным условиям.

Описание

Принцип действия СИКГ основан на использовании метода косвенных измерений объемного расхода и объема газа, приведенных к стандартным условиям, по результатам измерений объемного расхода газа при рабочих условиях, температуры и давления газа. Измерение расхода газа при рабочих условиях осуществляется с помощью вихревого датчика расхода, принцип действия которого основан на эффекте формирования в потоке газа цепочки регулярных вихрей (дорожка Кармана) в следе за неподвижным телом обтекания.

Контроллер универсальный МИКОНТ-186 измеряет выходные электрические сигналы от преобразователей расхода, температуры и давления, преобразует их в значения физических величин и вычисляет объем газа при рабочих условиях и расход и объем газа, приведенные к стандартным условиям.

Состав СИКГ:

- измерительный трубопровод (DN 200);

- байпасный трубопровод (DN 200);

- счетчик газа вихревой СВГ.М-10000

- вспомогательные устройства.

СИКГ обеспечивает выполнение следующих функций:

1) автоматическое измерение расхода газа в рабочих условиях, температуры и давления газа;

2) автоматическое определение объема газа в рабочих условиях, расхода и объема газа, приведенного к стандартным условиям;

3) регистрация и хранение результатов измерений для последующей печати и формирования отчетов;

4) передача на верхний уровень отчетов о расходе и количестве газа;

5) защита от несанкционированного доступа к результатам измерений и параметрам СИ.

Пломбирование датчика расхода газа и контроллера осуществляется путем заполнения пломбировочной мастикой чашечки с крепежным винтом и последующего нанесения знака поверки.

Пломбирование задвижек на трубопроводах СИКГ осуществляется в соответствии с документом «Инструкция по эксплуатации систем измерений количества и параметров свободного нефтяного газа на ФВД, ФНД, ГПЭС и ПТБ ЦПС Верх-Тарского нефтяного месторождения».

Схемы пломбирования от несанкционированного доступа компонентов СИКГ приведены на рисунках 1 и 2.

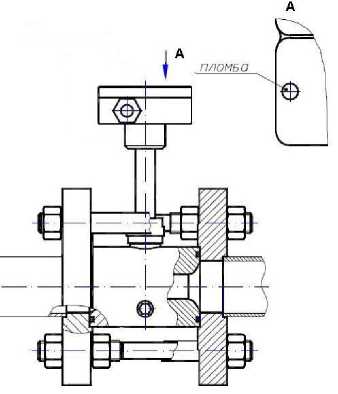

Рисунок 1 - Схема пломбирования датчика расхода газа ДРГ.М-10000

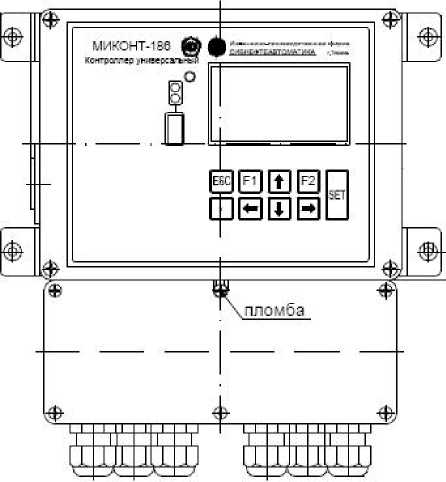

Рисунок 2 - Схема пломбирования контроллера МИКОНТ-186

Программное обеспечение

Программное обеспечение (ПО) контроллера МИКОНТ-186 имеет свидетельство об аттестации программного обеспечения средств измерений № 30092 ПО/001-07 от 10.04.2007 г., выданное Государственным центром испытаний средств измерений «Тест ПЭ».

ПО контроллера универсального МИКОНТ-186 выполняет следующие функции:

— преобразование электрических сигналов с датчиков температуры, давления и объемного расхода газа в значения физических величин, вычисление объема газа в рабочих условиях, объемного расхода и объема газа, приведенных к стандартным условиям;

— вывод на дисплей, архивирование и печать текущих и накопленных значений для измеренных и вычисленных параметров;

— индикацию часов реального времени;

— хранение информации при отключении сетевого питания.

Идентификационные данные метрологически значимой части ПО контроллера универсального МИКОНТ-186 приведены в таблице 1.

Таблица 1

Метрологические характеристики СИКГ нормированы с учетом ПО контроллера.

Для защиты программного обеспечения контроллера универсального МИКОНТ-186 от непреднамеренных и преднамеренных изменений реализован алгоритм авторизации

МИКОНТ-186, %

Параметры электропитания СИКГ:

Условия эксплуатации

1) для средств измерений, находящихся на измерительном трубопроводе:

- температура окружающей среды, °С                          от минус 40 до 30;

- относительная влажность воздуха при 35 °С, %, не более       95;

- отсутствие прямого воздействия солнечного излучения и атмосферных осадков.

2) для контроллера в помещении операторной:

- температура окружающей среды, °С                           от 15 до 35;

- относительная влажность воздуха при 35 °С, %, не более       80.

Среднее время наработки на отказ СИКГ, ч Средний срок службы, не менее, лет

37500.

20.

Знак утверждения типа

наносится на титульный лист инструкции по эксплуатации СИКГ типографским способом.

Комплектность

Комплектность средства измерений указана в таблице 2.

Таблица 2

Наименование
