Система измерений количества и параметров свободного нефтяного газа на трубопроводе ФНД-2 на УПН Кальчинского нефтяного месторождения ООО "ТНК-Уват"

Назначение

Система измерений количества и параметров свободного нефтяного газа (далее -СИКГ) на трубопроводе ФНД-2 на УПН Кальчинского нефтяного месторождения ООО «ТНК-Уват» предназначена для измерений объемного расхода и объема свободного нефтяного газа (далее - газа), приведенных к стандартным условиям.

Описание

Принцип действия СИКГ основан на использовании метода косвенных измерений объемного расхода и объема газа, приведенных к стандартным условиям, по результатам измерений объемного расхода газа при рабочих условиях, температуры и давления газа. Измерение расхода газа при рабочих условиях осуществляется с помощью вихревого датчика расхода, принцип действия которого основан на эффекте формирования в потоке газа цепочки регулярных вихрей (дорожка Кармана) в следе за неподвижным телом обтекания.

Блок вычисления расхода микропроцессорный БВР.М (далее - вычислитель) измеряет выходные электрические сигналы от преобразователей расхода, температуры и давления, преобразует их в значения физических величин и вычисляет объем газа при рабочих условиях и расход и объем газа, приведенные к стандартным условиям.

Состав СИКГ:

- измерительный трубопровод (DN 250);

- счетчик газа вихревой СВГ.МЗЛ-200;

- вспомогательные устройства.

СИКГ обеспечивает выполнение следующих функций:

1) автоматическое измерение расхода газа в рабочих условиях, температуры и давления газа;

2) автоматическое определение объема газа в рабочих условиях, расхода и объема

газа, приведенного к стандартным условиям;

3) регистрация и хранение результатов измерений для последующей печати и формирования отчетов;

4) передача на верхний уровень отчетов о расходе и количестве газа;

5) защита от несанкционированного доступа к результатам измерений и параметрам СИ.

Пломбирование датчика расхода газа и вычислителя осуществляется путем заполнения пломбировочной мастикой чашечки с крепежным винтом и последующего нанесения знака поверки. Пломбирование крышки вычислителя, закрывающей клеммы для подключения сети и датчиков, осуществляется путем нанесения клейма сервисной организации на пломбу, установленную на контровочной проволоке, проходящей через отверстия в корпусе и крышке вычислителя.

Пломбирование задвижек на трубопроводах СИКГ осуществляется в соответствии с документом «Инструкция по эксплуатации систем измерений количества и параметров свободного нефтяного газа на УПН Кальчинского нефтяного месторождения».

Схемы пломбирования от несанкционированного доступа компонентов СИКГ приведены на рисунках 1 и 2.

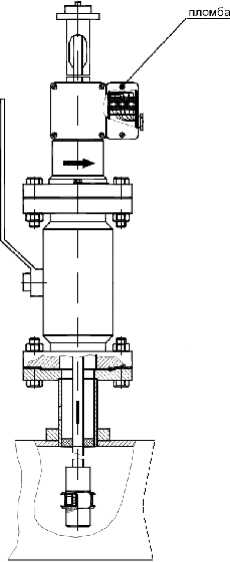

Рисунок 1 - Схема пломбирования датчика расхода газа ДРГ.МЗЛ-200

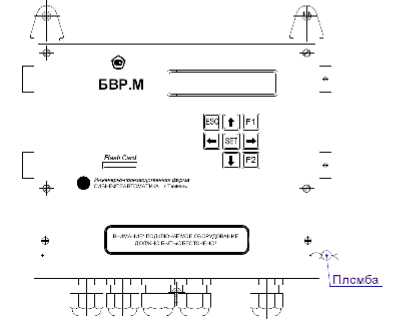

Рисунок 2 - Схема пломбирования вычислителя

Программное обеспечение

ПО вычислителя выполняет следующие функции:

— преобразование электрических сигналов с датчиков температуры, давления и объемного расхода газа в значения физических величин, вычисление объема газа в рабочих условиях, объемного расхода и объема газа, приведенных к стандартным условиям;

— вывод на дисплей, архивирование и печать текущих и накопленных значений для измеренных и вычисленных параметров;

— индикацию часов реального времени;

— хранение информации при отключении сетевого питания.

Идентификационные данные ПО вычислителя приведены в таблице 1.

Таблица 1

Метрологические характеристики СИКГ нормированы с учетом ПО вычислителя.

Для защиты программного обеспечения вычислителя от непреднамеренных и преднамеренных изменений реализован алгоритм авторизации пользователей. Защита программного обеспечения вычислителя соответствует уровню «С» по классификации МИ 3286-2010.

Технические характеристики

Условия эксплуатации

1) для средств измерений, находящихся на измерительной линии:

- температура окружающей среды, °С                          от минус 40 до 35;

- относительная влажность воздуха при 35 °С, %, не более       95;

- отсутствие прямого воздействия солнечного излучения и атмосферных осадков.

2) для вычислителя в помещении операторной:

Среднее время наработки на отказ СИКГ, ч Средний срок службы, не менее, лет

37500.

20.

Знак утверждения типа

наносится на титульный лист инструкции по эксплуатации СИКГ типографским способом.

Комплектность

Комплектность средства измерений указана в таблице 2.

Таблица 2

Наименование
