Трансформаторы тока ТВТ
| Номер в ГРСИ РФ: | 49581-12 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ОАО "Запорожский завод высоковольтной аппаратуры", Украина, г.Запорожье |
Трансформаторы тока ТВТ (далее - трансформаторы) предназначены для передачи сигналов измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 49581-12 |
| Действует | по 18.04.2017 |
| Наименование | Трансформаторы тока |
| Модель | ТВТ |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | cda433b3-25b8-16d9-c3cf-754b2904a19c |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 34.01.01 |
| Год регистрации | 2012 |
| Страна-производитель | Украина |
| Информация о сертификате | |
| Срок действия сертификата | 18.04.2017 |
| Номер сертификата | 46125 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 240 п. 06 от 18.04.2012 |
Производитель / Заявитель
Коммандитное Общество "Запорожский завод высоковольтной аппаратуры - Вакатов" и Компания", УКРАИНА, г.Запорожье
Украина
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.217-2003 |
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
49581-12: Описание типа
2012-49581-12.pdf
|
Скачать | 79.5 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Трансформаторы тока ТВТ (далее - трансформаторы) предназначены для передачи сигналов измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока.
Описание
Трансформаторы представляет собой вторичную обмотку с нанесённой на неё изоляцией.
Типоисполнения трансформаторов отличаются наибольшим напряжением трансформатора, номинальным напряжением сети, номинальной силой первичного и вторичного тока, классами точности.
Структура условного обозначения трансформаторов:
Т В Т Х - Х - Х/Х 04
I---- Климатическое исполнение и категория размещения по
ГОСТ 15150-69
--------- Номинальная сила вторичного тока в амперах ----------- Номинальная сила первичного тока в амперах Номер конструктивного варианта исполнения ------------------ Наибольшее напряжение ввода в киловольтах ---------------------- Для работы в силовых трансформаторах и автотрансформаторах
----------------------- Встроенный ----------------------------- Трансформатор тока

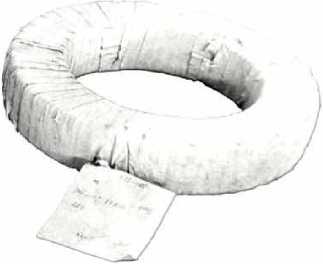

Трансформатор тока ТВТ приведен на рисунке 1.
Рис.1
Технические характеристики
|
Характеристики |
Значение |
|
Наибольшее напряжение трансформатора, кВ |
12; 40,5; 123; 170; 245; 420; 525; 765; 1200 (в зависимости от типоисполнения) |
|
Номинальное напряжение сети, кВ |
10; 35; 110; 150; 220; 400; 500; 750; 1150 (в зависимости от типоисполнения) |
|
Номинальная сила первичного тока, А |
50; 75; 100; 100; 150; 200; 250; 300; 400; 600; 750; 800; 1000; 1500; 2000; 3000; 4000; 5000; 5000; 6000; 12000; 20000 ( в зависимости от типоисполнения) |
|
Номинальная сила вторичного тока, А |
1 или 5 ( в зависимости от типоисполнения) |
|
Номинальная частота, Гц |
50 или 60 |
|
Классы точности по ГОСТ 7746-2001 |
0,2; 0,2S; 0,5; 0,5S; 1; 3; 5Р; 10Р (в зависимости от типоисполнения) |
|
Климатическое исполнение по ГОСТ 15150-69 |
04 |
|
Диапазон рабочих температур, °С: |
от минус 50 до 45 |
|
Диапазон температур, °С: - транспортирования - хранения |
от минус 50 до 40 от 5 до 40 |
|
Г абаритные размеры, мм |
от D=280 мм; d=130 мм; Н=110 мм до D=1115 мм; d=934 мм; Н=220 мм |
|
Масса, кг |
от 14 до 237 |
|
Средняя наработка до отказа, не менее, ч |
2,6 • 107 |
|
Средний срок службы, не менее, лет |
30 |
Знак утверждения типа
Знак утверждения типа наносится на паспорт трансформаторов типографским способом.
Комплектность
Комплект поставки трансформатора составляет:
- трансформатор тока ТВТ - 1 шт. (типоисполнение - в соответствии с заказом);
- паспорт - 1 экз.;
- руководство по эксплуатации - 1 экз.
Поверка
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Перечень основного оборудования, необходимого для поверки:
1. Трансформатор тока И-512:
- диапазон измерений: первичные токи (0,5:3000) А, вторичные токи 1; 5 А, погрешность измерения ± 0,05%.
2. Аппарат К 507:
- диапазон измерений ±(0,1-10)%, погрешность измерения f±(0,001-0,1)%;
- диапазон измерений 6±(0,1-10)' погрешность измерения от минус (3,5-350)'до (6,5-650)'.
3. Магазин сопротивлений Р 5018:
- диапазон измерений 1 А, (1:50) В^А или 5А, (1,25 : 50) В^А, класс точности 4.
Сведения о методах измерений
Сведения отсутствуют.
Нормативные документы
ГОСТ 7746-2001 „Трансформаторы тока. Общие технические условия“.
ТУ У 05755559.017-98 „Трансформаторы тока серии ТВТ. Технические условия“.
Рекомендации к применению
- выполнение государственных учётных операций.
