Трансформаторы тока ТФЗМ
| Номер в ГРСИ РФ: | 49584-12 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ОАО "Запорожский завод высоковольтной аппаратуры", Украина, г.Запорожье |
Трансформаторы тока ТФЗМ (далее - трансформаторы) предназначены для передачи сигналов измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 49584-12 |
| Действует | по 18.04.2017 |
| Наименование | Трансформаторы тока |
| Модель | ТФЗМ |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 05a8b426-b515-69cd-da72-d77c5bd346c4 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 34.01.01 |
| Год регистрации | 2012 |
| Страна-производитель | Украина |
| Информация о сертификате | |
| Срок действия сертификата | 18.04.2017 |
| Номер сертификата | 46128 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 240 п. 09 от 18.04.2012 |
Производитель / Заявитель
Коммандитное Общество "Запорожский завод высоковольтной аппаратуры - Вакатов" и Компания", УКРАИНА, г.Запорожье
Украина
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.217-2003 |
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 198 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
49584-12: Описание типа
2012-49584-12.pdf
|
Скачать | 1.5 MБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Трансформаторы тока ТФЗМ (далее - трансформаторы) предназначены для передачи сигналов измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока.
Описание
Трансформаторы представляют собой конструкцию опорного одноступенчатого устройства, которое состоит из первичной и вторичной обмоток, помещённых в фарфоровую покрышку. Главная бумажно-масляная изоляция нанесена на первичную и вторичную обмотки.
Типоисполнения трансформаторов отличаются наибольшим напряжением трансформатора, номинальным напряжением сети, номинальной силой первичного и вторичного тока, классами точности, климатическим исполнением.
Структура условного обозначения трансформаторов:
Т Ф З М Х Х - Х - Х/Х - Х / Х ХХ
Климатическое исполнение и категория раз------ мещения по ГОСТ 15150-69
Номинальная сила вторичного тока, А
Номинальная сила первичного тока, А
Номинальный класс точности
Номер конструктивного варианта исполнения
___________________________ Уровень загрязнения по
ДСТУ IEC 60044-1
----------------------------- Наибольшее напряжение оборудования, кВ
------------------------------- Маслонаполненный
Изоляция обмоток бумажно-масляная звеньевого типа
Фарфоровая покрышка
Трансформатор тока
Трансформаторы тока ТФЗМ приведены на рисунках 1, 2, 3, 4.
место установки пломбы
пломба предприятия-изготовителя
место установки пломбы пломбируется государственным поверителем________________

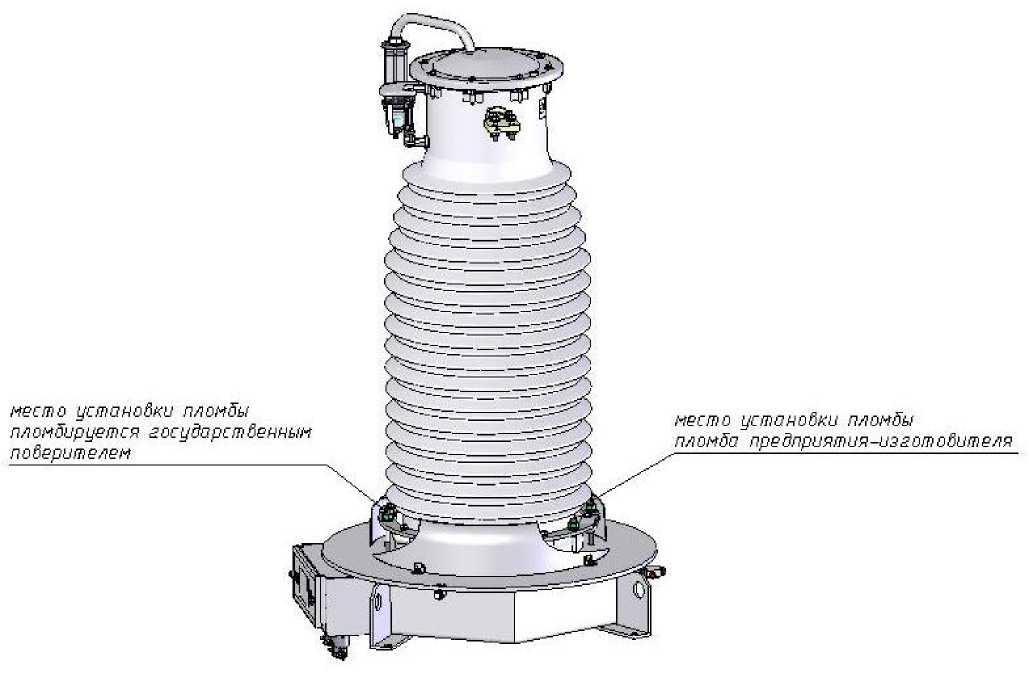

Рис.1 - ТФЗМ 72,5

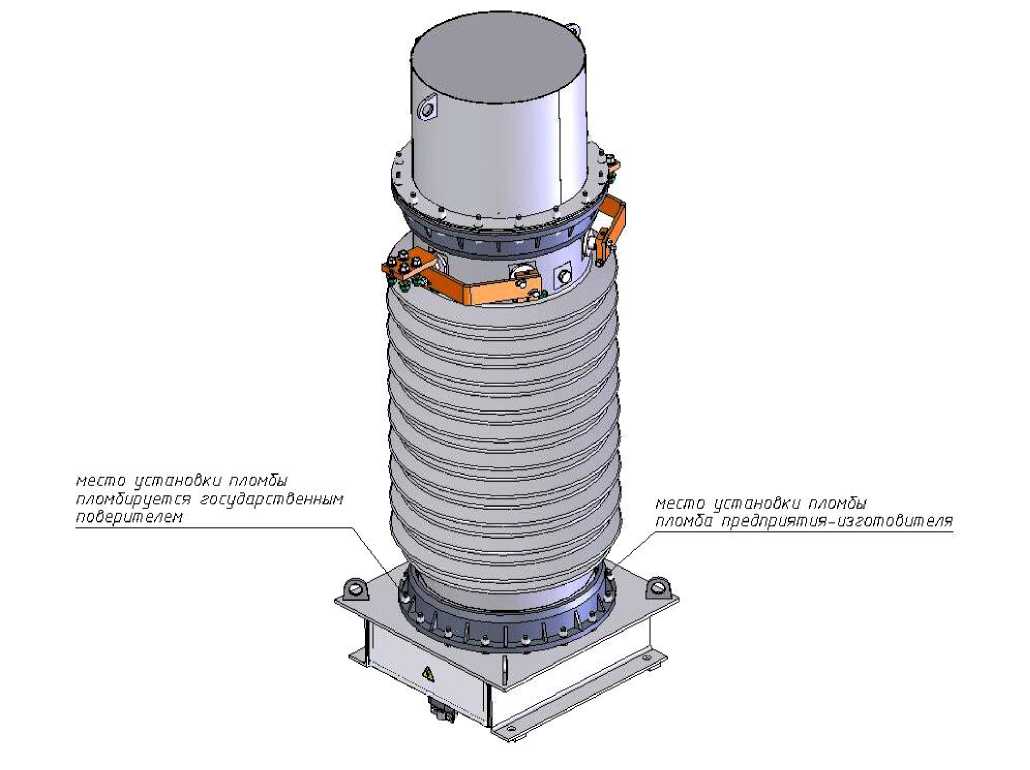

Рис.2 - ТФЗМ 123
не cine устамоВки пяок-Ви плоиВируется госуВарстВеммим ла Веаа те лем
wermo установки ялокВы лл'пЛВй ЯреВлр^я^гя- ifta лВто В 1лЯе

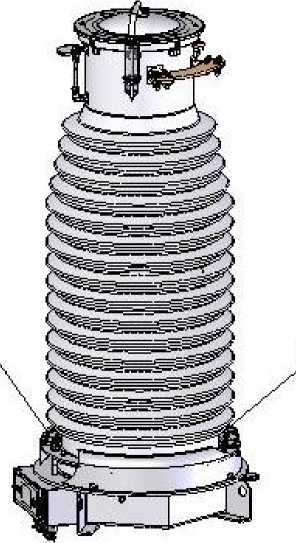

Рис.3 - ТФЗМ 145
№СЯ0 '-iLiT.OHOtK'J пломбы отмбириетоя socjdapomturiHUM доверителем
меси,и иипиниОки ii/'.umBu
пломба" пребприят ая-из гоя овит еля
а)
б )

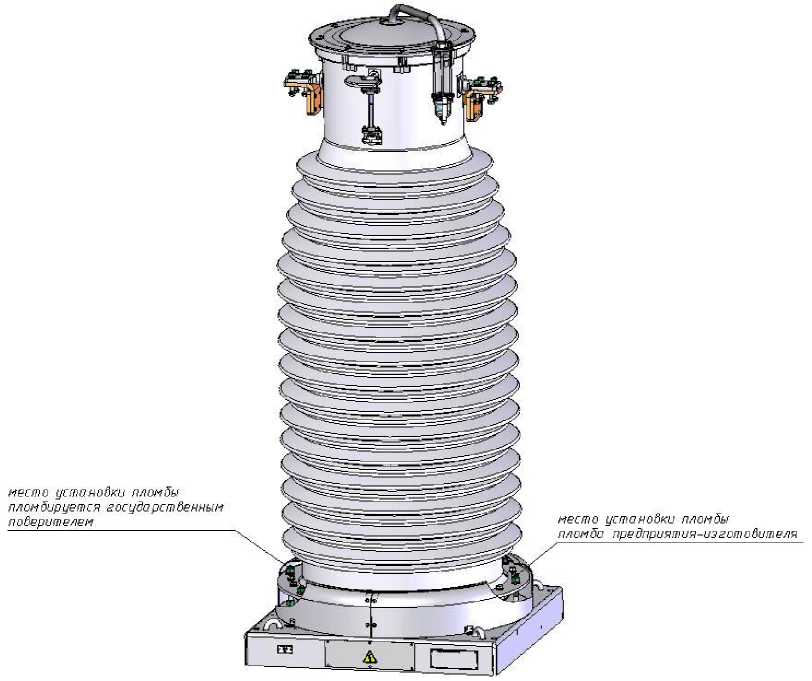

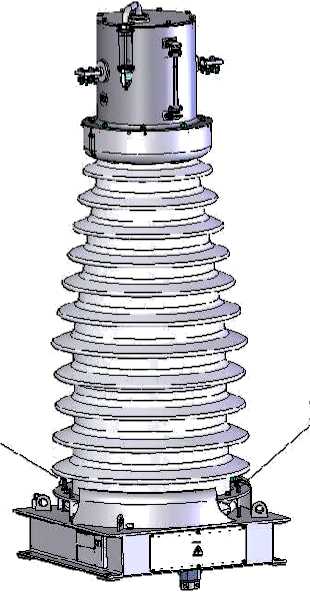

Рис.4 - ТФЗМ 170
Технические характеристики
|
Характеристики |
Значение |
|
Наибольшее напряжение трансформатора, кВ |
72,5; 123; 145; 170 кВ (в зависимости от типоисполнения) |
|
Номинальное напряжение сети, кВ |
66; 110; 132;150 (в зависимости от типоисполнения) |
|
Номинальная сила первичного тока, А |
50; 75; 100; 150; 200; 300; 400; 500; 600; 750; 800;1000; 1200; 1500; 2000 ( в зависимости от типоисполнения) |
|
Номинальная сила вторичного тока, А |
1 или 5 ( в зависимости от типоисполнения) |
|
Номинальная частота, Гц |
50 или 60 |
|
Классы точности по ГОСТ 7746-2001 |
0,2; 0,2S; 0,5; 0,5S; 5Р; 10Р (в зависимости от типоисполнения) |
|
Климатическое исполнение по ГОСТ 15150-69 |
У1,УХЛ1, Т1 |
|
Диапазон рабочих температур, °С: для исполнения У1 для исполнения УХЛ1 для исполнения Т1 |
от минус 45 до 40 от минус 60 до 40 от минус 10 до 50 |
|
Диапазон температур транспортирования и хранения, °С: для исполнения У1 для исполнения УХЛ1 для исполнения Т1 |
от минус 60 до 50 от минус 60 до 50 от минус 50 до 60 |
|
Характеристики |
Значение |
|
Габаритные размеры, не более, мм | |
|
ТФЗМ 72,5 |
1710x970x900 |
|
ТФЗМ 123 |
1982x820x660 |
|
ТФЗМ 145 |
2300x970x900 |
|
ТФЗМ 170 |
2350x1028x890 |
|
Масса, не более, кг | |
|
ТФЗМ 72,5 |
583 |
|
ТФЗМ 123 |
640 |
|
ТФЗМ 145 |
1270 |
|
ТФЗМ 170 |
1165 |
|
Средняя наработка до отказа, не менее, ч |
4 • 107 |
|
Средний срок службы, не менее, лет |
30 |
Знак утверждения типа
Знак утверждения типа наносится на паспорт трансформаторов типографским способом и на металлическую пластину, крепящуюся на корпус трансформатора.
Комплектность
Комплект поставки трансформатора составляет:
- трансформатор тока ТФЗМ - 1 шт. (типоисполнение - в соответствии с заказом);
- комплект монтажных частей - 1 компл. (состав - в соответствии с заказом);
- комплект запасных частей (для климатического исполнения Т1) - 1 компл.
(состав - в соответствии с заказом);
- паспорт - 1 экз.;
- руководство по эксплуатации - 1 экз.
Поверка
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Перечень основного оборудования, необходимого для поверки:
1. Трансформатор тока И-512:
- диапазон измерений: первичные токи (0,5:3000) А, вторичные токи 1; 5 А, погрешность измерения ± 0,05%.
2. Аппарат К 507:
- диапазон измерений ±(0,1-10)%, погрешность измерения f±(0,001-0,1)%;
- диапазон измерений 6±(0,1-10)' погрешность измерения от минус (3,5-350)'до (6,5-650)'.
3. Магазин сопротивлений Р 5018:
- диапазон измерений 1А, (1:50) В^А или 5А, (1,25 : 50) В^А, класс точности 4.
Сведения о методах измерений
Сведения отсутствуют.
Нормативные документы
ТФЗМ
ГОСТ 7746-2001 „Трансформаторы тока. Общие технические условия“.
ТУ У 05755559.011-97 „Трансформаторы тока серии ТФЗМ. Технические условия“.
Рекомендации к применению
- выполнение государственных учётных операций.
