Трансформаторы тока ТФЗМ 245
| Номер в ГРСИ РФ: | 49585-12 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ОАО "Запорожский завод высоковольтной аппаратуры", Украина, г.Запорожье |
Трансформаторы тока ТФЗМ 245 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 49585-12 |
| Действует | по 18.04.2017 |
| Наименование | Трансформаторы тока |
| Модель | ТФЗМ 245 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | cdea58f5-03fc-4ad1-71e4-39c722b77735 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 34.01.01 |
| Год регистрации | 2012 |
| Страна-производитель | Украина |
| Информация о сертификате | |
| Срок действия сертификата | 18.04.2017 |
| Номер сертификата | 46129 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 240 п. 10 от 18.04.2012 |
Производитель / Заявитель
Коммандитное Общество "Запорожский завод высоковольтной аппаратуры - Вакатов" и Компания", УКРАИНА, г.Запорожье
Украина
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.217-2003 |
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 27 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
49585-12: Описание типа
2012-49585-12.pdf
|
Скачать | 159.5 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Трансформаторы тока ТФЗМ 245 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока.
Описание
Трансформаторы представляют собой конструкцию опорного одноступенчатого устройства, которое состоит из первичной и вторичной обмоток, помещённых в фарфоровую покрышку. Главная бумажно-масляная изоляция нанесена на первичную и вторичную обмотки.
Типоисполнения трансформаторов отличаются номинальной силой первичного и вторичного тока, классами точности, климатическим исполнением.
Структура условного обозначения трансформаторов:
Т Ф З М Х Х -Х - Х/Х - Х / Х ХХ
Климатическое исполнение и категория раз
------ мещения по ГОСТ 15150-69
Номинальная сила вторичного тока, А
Номинальная сила первичного тока, А
Номинальный класс точности
Номер конструктивного варианта исполнения
___________________________ Уровень загрязнения по
ДСТУ IEC 60044-1
----------------------------- Наибольшее напряжение оборудования, кВ
------------------------------- Маслонаполненный
Изоляция обмоток бумажно-масляная звеньевого типа
Фарфоровая покрышка
Трансформатор тока

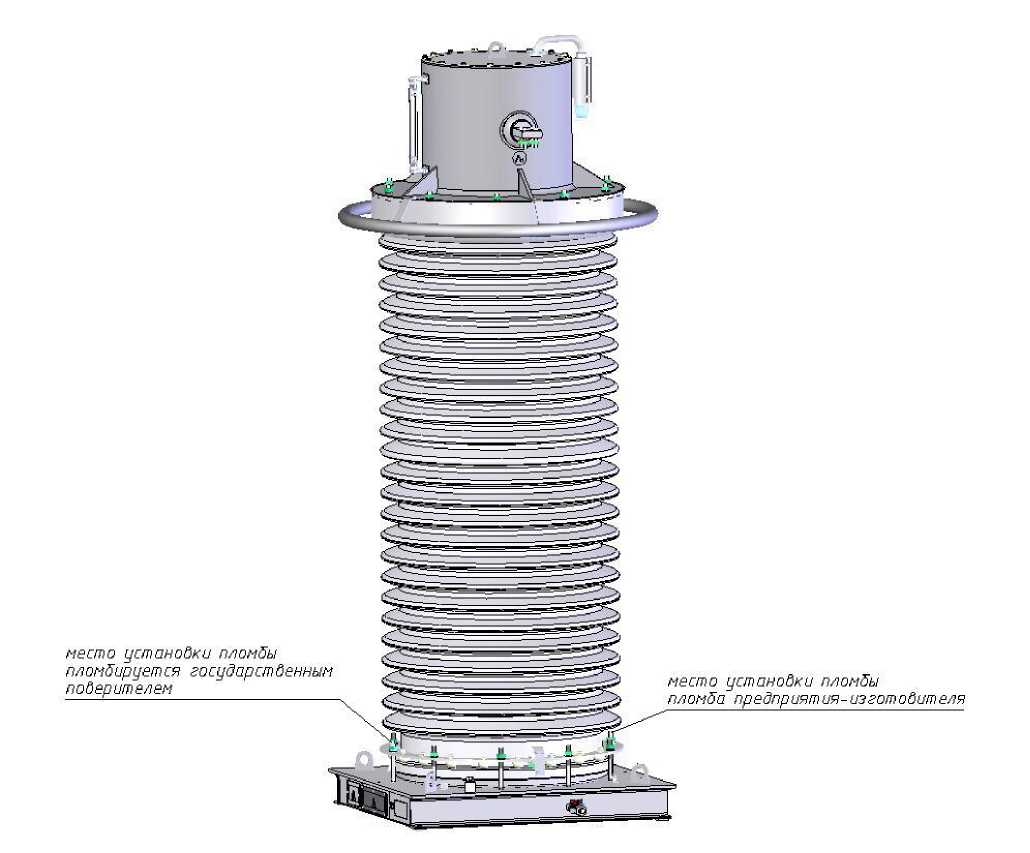

Трансформатор тока ТФЗМ 245 приведен на рисунке 1.
Рис.1
Технические характеристики
|
Характеристики |
Значение |
|
Наибольшее напряжение трансформатора, кВ |
245 |
|
Номинальное напряжение сети, кВ |
220 |
|
Номинальная сила первичного тока, А |
200; 300; 400; 500; 600; 750; 800; 1000; 1200; 1500; 2000 ( в зависимости от типо-исполнения) |
|
Номинальная сила вторичного тока, А |
1 или 5 ( в зависимости от типоисполнения) |
|
Номинальная частота, Гц |
50 или 60 |
|
Классы точности по ГОСТ 7746-2001 |
0,2; 0,2S; 0,5; 0,5S; 5Р; 10Р (в зависимости от типоисполнения) |
|
Климатическое исполнение по ГОСТ 15150 |
У1,УХЛ1, Т1 |
|
Диапазон рабочих температур, °С: | |
|
- для исполнения У1 - для исполнения УХЛ1 - для исполнения Т1 |
от минус 45 до 40 от минус 60 до 40 от минус 10 до 50 |
|
Диапазон температур транспортирования и хранения, °С: - для исполнения У1 - для исполнения УХЛ1 - для исполнения Т1 |
от минус 60 до 50 от минус 60 до 50 от минус 50 до 60 |
|
Характеристики |
Значение |
|
Габаритные размеры, не более, мм ТФЗМ 245 И-П |
3600x1050x1158 |
|
ТФЗМ 245 II-III |
3150x1200x990 |
|
ТФЗМ 245 II-IV |
3230x1200x1120 |
|
Масса, не более, кг ТФЗМ 245 II-II |
2550 |
|
ТФЗМ 245 II-III |
2100 |
|
ТФЗМ 245 II-IV |
2150 |
|
Средняя наработка до отказа, не менее, ч |
4*107 |
|
Средний срок службы, не менее, лет |
30 |
Знак утверждения типа
Знак утверждения типа наносится на паспорт трансформаторов типографским способом и на металлическую пластину, крепящуюся к корпусу трансформатора.
Комплектность
Комплект поставки трансформатора составляет:
- трансформатор тока ТФЗМ 245 - 1 шт. (типоисполнение - в соответствии с заказом);
- комплект монтажных частей - 1 компл. (состав - в соответствии с заказом);
- комплект запасных частей (для климатического исполнения Т1) - 1 компл.
(состав - в соответствии с заказом);
- паспорт - 1 экз.;
- руководство по эксплуатации - 1 экз..
Поверка
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Перечень основного оборудования, необходимого для поверки:
1. Трансформатор тока И-512:
- диапазон измерений: первичные токи (0,5:3000) А, вторичные токи 1; 5 А, погрешность измерения ± 0,05%.
2. Аппарат К 507:
- диапазон измерений ±(0,1-10)%, погрешность измерения f±(0,001-0,1)%;
- диапазон измерений 6±(0,1-10)' погрешность измерения от минус (3,5-350)'до (6,5-650)'.
3. Магазин сопротивлений Р 5018:
- диапазон измерений 1 А, (1:50) В^А или 5А, (1,25 : 50) В^А, класс точности 4.
.
Сведения о методах измерений
Сведения отсутствуют.
Нормативные документы
ГОСТ 7746-2001 „Трансформаторы тока. Общие технические условия“.
ТУ У 05755559.011-97 „Трансформаторы тока серии ТФЗМ. Технические условия“.
Рекомендации к применению
- выполнение государственных учётных операций.
